उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: एस16503जी
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10k/25k
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भंडार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन
आपूर्ति की क्षमता: 3kk/महीना
विनिर्देश: |
749013010 |
भाग संख्या: |
LP2019ANL |
इंटरफ़ेस: |
10/100एमबीपीएस पावर |
परिवार: |
दूरसंचार ट्रांसफार्मर |
पिंस: |
16 पिन |
नमूने: |
निःशुल्क उपलब्ध |
आर्चीवि डिस्पोनिबिली: |
पीडीएफ/3डी/आईएसजी/एसटीपी/स्टेप/डेटाशीट |
विनिर्देश: |
749013010 |
भाग संख्या: |
LP2019ANL |
इंटरफ़ेस: |
10/100एमबीपीएस पावर |
परिवार: |
दूरसंचार ट्रांसफार्मर |
पिंस: |
16 पिन |
नमूने: |
निःशुल्क उपलब्ध |
आर्चीवि डिस्पोनिबिली: |
पीडीएफ/3डी/आईएसजी/एसटीपी/स्टेप/डेटाशीट |

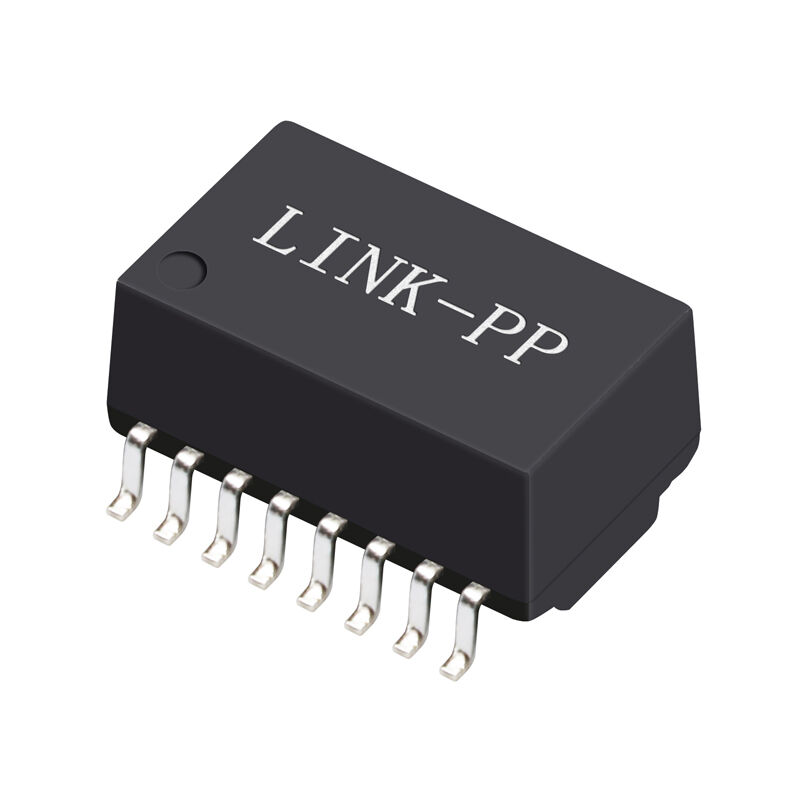

S16503G LAN चुंबकीय अलगाव ट्रांसफार्मरफास्ट ईथरनेट के लिए बनाया गया है (10/100BASE-TX) अनुप्रयोगों के लिए।11:1 मोड़ अनुपात, कम सम्मिलन हानि, मजबूत1500VAC अलगाव, और मजबूत क्रॉसस्टॉक/सामान्य मोड अस्वीकृति, S16503G स्थिर, शोर प्रतिरोधी ईथरनेट PHY इंटरफ़ेस प्रदर्शन सुनिश्चित करता है।एसएमडी पैकेजऔर उद्योग-मानक विद्युत विशेषताएं इसे आरजे45 नेटवर्क पोर्ट, ईथरनेट स्विच, राउटर, औद्योगिक आईओटी गेटवे और संचार बुनियादी ढांचे के बोर्डों के लिए आदर्श बनाती हैं।EASTEVER सहित विश्वसनीय स्रोतों से उपलब्ध है, JWD, और CND-tek के साथ वैश्विक वितरण और उच्च मात्रा में असेंबली के लिए रील पैकेजिंग।ईईई 802.3 के अनुरूपनेटवर्क और आधुनिक पीसीबी असेंबली वर्कफ़्लो के लिए अनुकूलित।
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल संख्या | S16503G |
| उत्पाद का प्रकार | ईथरनेट लैन मैग्नेटिक्स / आइसोलेशन ट्रांसफार्मर |
| समर्थित ईथरनेट मानक | IEEE 802.3 10/100BASE-TX |
| मोड़ अनुपात (Tx / Rx) | 1CT: 1CT ± 5% |
| ओपन सर्किट इंडक्टेंस (OCL) | ≥ 350 μH @ 100 kHz, 0.1 V, 8 mA DC पूर्वाग्रह |
| रिसाव प्रेरण | ≤ 0.5 μH @ 100 kHz, 0.1 V |
| डीसी प्रतिरोध (डीसीआर) | ≤ 1.4 Ω |
| सम्मिलन हानि | ≤ -1.1 डीबी @ 1 ¢ 100 मेगाहर्ट्ज |
| रिटर्न हानि | ≥ -18 डीबी (130 मेगाहर्ट्ज) ≥ -12 डीबी (3080 मेगाहर्ट्ज) |
| क्रॉसस्टॉक | ≥ -30 डीबी @ 1 ̊100 मेगाहर्ट्ज |
| सामान्य मोड अस्वीकृति (CMR) | ≥ -30 डीबी @ 1 ̊100 मेगाहर्ट्ज |
| अलगाव वोल्टेज (हाय-पॉट) | 1500 वीएसी, 60 सेकंड, 1 एमए |
| परिचालन तापमान सीमा | 0 °C से +70 °C तक |
| भंडारण तापमान सीमा | -20 °C से +125 °C |
| माउंटिंग प्रकार | सतह माउंट डिवाइस (एसएमडी) |
| अनुपालन | RoHS अनुरूप |
✅ईथरनेट नेटवर्क उपकरणःस्विच, राउटर, फ़ायरवॉल
✅एम्बेडेड सिस्टम:एसबीसी, औद्योगिक नियंत्रक
✅उपभोक्ता और निगरानी उपकरणःआईपी कैमरा, स्मार्ट टीवी, सेट-टॉप बॉक्स
✅दूरसंचार एवं संचार उपकरण:ईपीओएन/जीपीओएन टर्मिनल, बेस स्टेशन माइक्रोसेल
