LPJD4011DNL4 IR रिफ्लो वर्टिकल RJ45 जैक 10/100Base-T मैग्नेटिक्स के साथ

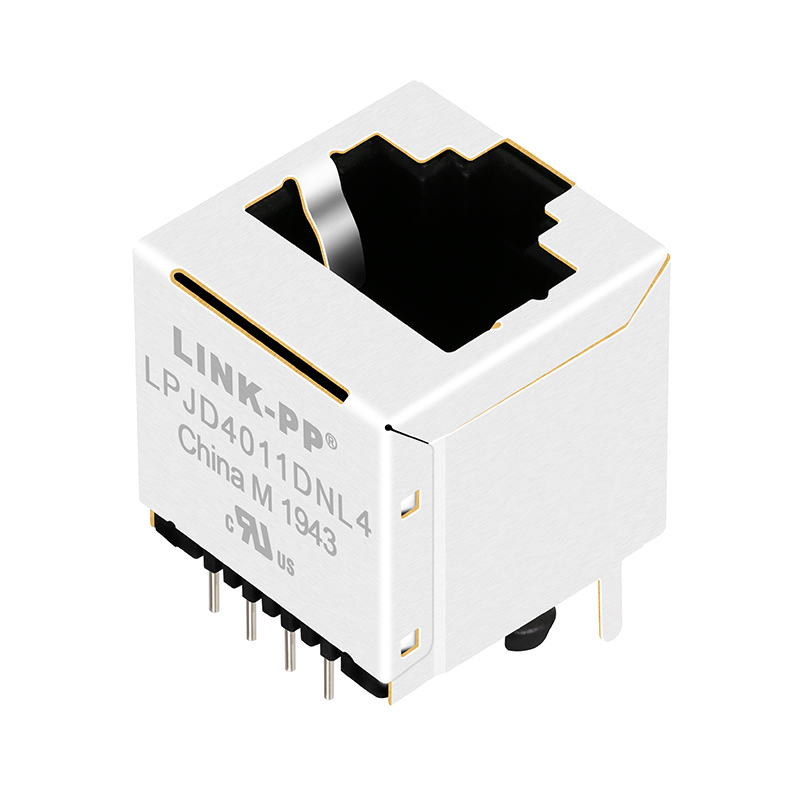

LPJD4011DNL4 THR वर्टिकल RJ45 कनेक्टर अवलोकन

LPJD4011DNL4 LINK-PP INT'L TECHNOLOGY CO., LIMITED द्वारा विकसित एक वर्टिकल RJ45 कनेक्टर है, जिसे अनिवार्य रूप से 10/100 चुंबकीय घटकों के साथ एक थ्रू-होल रिफ्लो (THR) कनेक्टर के रूप में स्थापित किया गया है। यह ईथरनेट परिदृश्यों के लिए अनुकूलित है, 10/100 बेस-टी ट्रांसमिशन दर का समर्थन करता है, और 1x1 पोर्ट डिज़ाइन को अपनाता है। संपर्क विन्यास 8P8C है (RJ45 ईथरनेट इंटरफ़ेस मानक का अनुपालन करता है), और यह एक गैर-पीओई (पावर ओवर ईथरनेट) प्रकार है। पोर्ट में 4 अंतर्निहित चुंबकीय कोर हैं, और पीसीबी माउंटिंग कोण एक टॉप-एंट्री प्रकार है, जो पारंपरिक लोकल एरिया नेटवर्क (LAN) उपकरणों की इंटरफ़ेस आवश्यकताओं को पूरा कर सकता है।

LPJD4011DNL4 विद्युत विनिर्देश

THR रिफ्लो विनिर्देश:

• प्रीहीट स्टेज: तापमान रेंज (TA-TB): 150-200°C; समय रेंज (T1-T2): 60-180 सेकंड।
• होल्डिंग तापमान स्टेज: होल्डिंग तापमान: 217°C; होल्डिंग समय (TL): 60-150 सेकंड।
• पीक तापमान स्टेज: अधिकतम पीक तापमान (TP): 250 (+0/-5) °C; पीक तापमान पर अधिकतम समय (TP): 5 सेकंड।
• अतिरिक्त आवश्यकताएँ: अधिकतम औसत हीटिंग दर 3°C/s है; अधिकतम औसत कूलिंग दर 6°C/s है। 25°C से उत्पाद के भट्टी से बाहर निकलने तक का अधिकतम समय 6 मिनट है।

यांत्रिक और सामग्री विशेषताएं

सामग्री संरचना

1. आवास: थर्मोप्लास्टिक सामग्री PA46 + 30% ग्लास फाइबर (G.F.) से बना है, जो UL94V-0 ज्वलनशीलता रेटिंग का अनुपालन करता है, और इसमें यांत्रिक शक्ति और अग्नि सुरक्षा दोनों हैं।
2. संपर्क: फॉस्फोर कांस्य C5210R-EH से बना है जिसकी मोटाई 0.35 मिमी है। संपर्क क्षेत्र सोने से मढ़ा हुआ है, जिसमें न्यूनतम सोने की परत की मोटाई 6 माइक्रो-इंच है, जो विद्युत चालकता और ऑक्सीकरण प्रतिरोध को बढ़ाता है।
3. पिन: पीतल C2680R-H से बना है जिसकी मोटाई 0.35 मिमी है, जो पिन की कठोरता और विद्युत चालकता सुनिश्चित करता है।
4. शील्ड: स्टेनलेस स्टील SUS 304-1/2H से बना है जिसकी मोटाई 0.2 मिमी है, जो बाहरी विद्युत चुम्बकीय हस्तक्षेप (EMI) को प्रभावी ढंग से ढाल सकता है।

आयाम और लेआउट

आयामी सहिष्णुता: विभिन्न परिशुद्धता आवश्यकताओं के लिए आयामी सहिष्णुता क्रमशः ±0.30 मिमी, ±0.25 मिमी, और ±0.15 मिमी है, जिसमें ±1° का कोण सहिष्णुता है। इकाई समान रूप से मिमी है, ड्राइंग स्केल 2/1 है, और 3 ड्राइंग शीट हैं।

अनुशंसित पीसीबी लेआउट: उत्पाद कनेक्टर के मिलान वाले पीसीबी बोर्ड के डिजाइन का मार्गदर्शन करने के लिए एक अनुशंसित पीसीबी लेआउट (टॉप व्यू) प्रदान करता है, जो उचित स्थापना और सिग्नल ट्रांसमिशन प्रदर्शन सुनिश्चित करता है।
