उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: LPJD0718DNL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10k/25k
मूल्य: $0.5-$1.1
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: स्टॉक शिप में आज
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन
आपूर्ति की क्षमता: 5kk/महीना
भाग संख्या: |
LPJD0718DNL |
वर्ग: |
RJ45 वर्टिकल कनेक्टर |
आवेदन: |
गैर-पीओई गीगाबिट ईथरनेट |
हिपोट: |
1500 वीआरएमएस |
माउंट प्रकार: |
लंबवत (टीएचटी) |
तापमान रेंज आपरेट करना: |
0°C ~ 70°C |
पद / संपर्क: |
10P8C |
कुंडी अभिविन्यास: |
ऊपर |
शील्ड ईएमआई टैब: |
बिना |
आवास सामग्री: |
थर्मोप्लास्टिक पीबीटी + 30% ग्लास फाइबर |
संपर्क सामग्री: |
फॉस्फोर कांस्य |
UL94V 0: |
हाँ |
पिन सामग्री: |
पीतल C2680R-H, 0.35 मिमी |
शील्ड सामग्री: |
तांबा मिश्र धातु पीतल |
संपर्क चढ़ाना: |
सोना 6 μin न्यूनतम |
वेव सोल्डर अस्थायी.: |
5 सेकंड के लिए 250°C ±5°C |
भाग संख्या: |
LPJD0718DNL |
वर्ग: |
RJ45 वर्टिकल कनेक्टर |
आवेदन: |
गैर-पीओई गीगाबिट ईथरनेट |
हिपोट: |
1500 वीआरएमएस |
माउंट प्रकार: |
लंबवत (टीएचटी) |
तापमान रेंज आपरेट करना: |
0°C ~ 70°C |
पद / संपर्क: |
10P8C |
कुंडी अभिविन्यास: |
ऊपर |
शील्ड ईएमआई टैब: |
बिना |
आवास सामग्री: |
थर्मोप्लास्टिक पीबीटी + 30% ग्लास फाइबर |
संपर्क सामग्री: |
फॉस्फोर कांस्य |
UL94V 0: |
हाँ |
पिन सामग्री: |
पीतल C2680R-H, 0.35 मिमी |
शील्ड सामग्री: |
तांबा मिश्र धातु पीतल |
संपर्क चढ़ाना: |
सोना 6 μin न्यूनतम |
वेव सोल्डर अस्थायी.: |
5 सेकंड के लिए 250°C ±5°C |

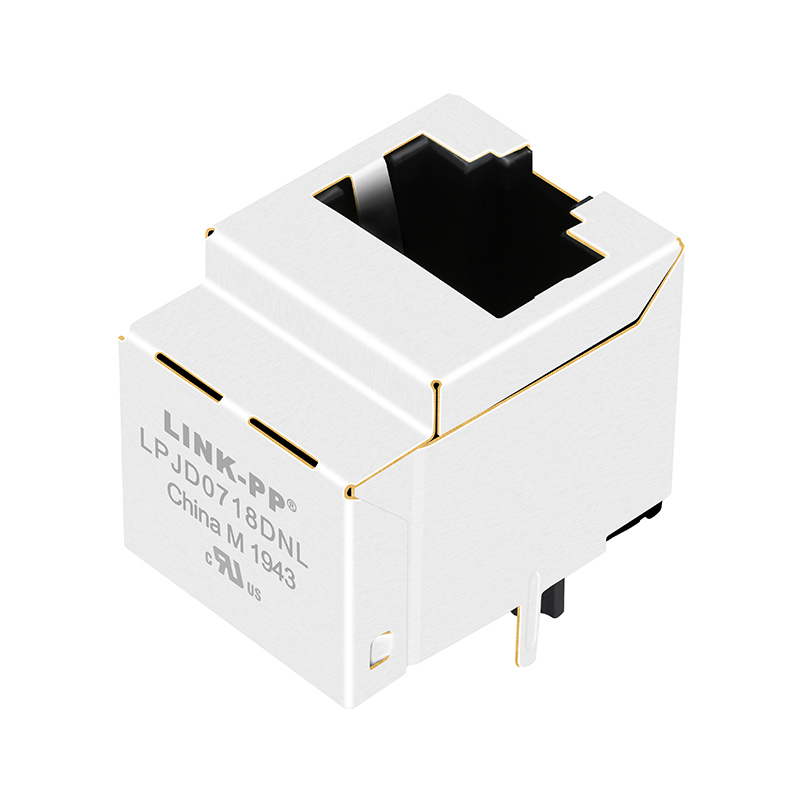

The LPJD0718DNL is a single-port 10/100/1000 Base-T (Gigabit Ethernet) RJ45 magnetic connector designed for vertical PCB mounting. It integrates a high-performance transformer module within the jack housing and supports non-PoE applications.
This model does not include LED indicators, making it ideal for compact or customized Ethernet designs where external status indication is not required.
The LPJD0718DNL provides excellent signal integrity, EMI suppression, and long-term reliability across Ethernet transmission environments, ensuring stable connectivity in high-speed data applications.
| Specification | Value | Condition |
|---|---|---|
| Turn Ratio (±2%) | 1CT:1CT | Primary: Secondary (TX/RX) |
| OCL Inductance (Min) | 350 µH | @100kHz, 0.1V, 8mA DC Bias |
| Insertion Loss (Max) | -1.0 dB | 1 - 100 MHz |
| Return Loss (Min) | -18 dB | 1 - 40 MHz |
| Return Loss (Min) | -14 dB | 60 MHz |
| Return Loss (Min) | -12 dB | 80 MHz |
| Return Loss (Min) | -10 dB | 100 MHz |
| Crosstalk (Min) | -30 dB | 1 - 100 MHz |
| CMRR (Min) | -30 dB | 1 - 100 MHz |
| HiPot Test | 1500 Vrms | -- |
| Operating Temperature Range | 0°C ~ 70°C | -- |
| Dimension | Inches | Millimeters (mm) |
|---|---|---|
| Height | 0.654" | 16.60 mm |
| Length | 0.850" | 21.59 mm |
| Width | 0.630" | 16.00 mm |
The LPJD0718DNL Vertical RJ45 Gigabit MagJack is widely used in networking and embedded communication equipment that requires high-speed Ethernet performance without PoE.
