उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: LPJD0717DNL
दस्तावेज़: LPJD0717DNL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000
मूल्य: $0.09-$1.85
पैकेजिंग विवरण: 50 पीसी / ट्रे, 1200 पीसी / गत्ते का डिब्बा
प्रसव के समय: स्टॉक शिप में आज
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन
आपूर्ति की क्षमता: 6000K-PCS/महीना
भाग संख्या: |
LPJD0717DNL |
रफ़्तार: |
10/100/1000BASE-टी |
बढ़ते: |
लंबवत, टीएचटी |
बंदरगाह विन्यास: |
1x1 पोर्ट |
आकर्षणविद्या: |
एकीकृत, |
मोड़ अनुपात: |
1ct: 1ct |
भाग संख्या: |
LPJD0717DNL |
रफ़्तार: |
10/100/1000BASE-टी |
बढ़ते: |
लंबवत, टीएचटी |
बंदरगाह विन्यास: |
1x1 पोर्ट |
आकर्षणविद्या: |
एकीकृत, |
मोड़ अनुपात: |
1ct: 1ct |

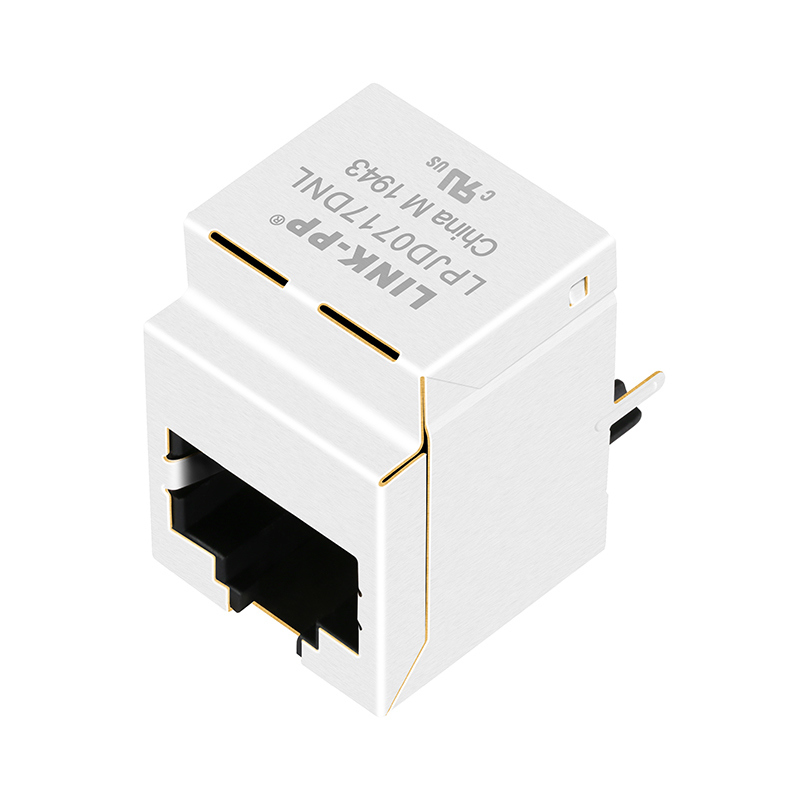

दLPJD0717DNLएक एकल-पोर्ट, 1000 बेस-टी (गीगाबिट ईथरनेट) आरजे45 चुंबकीय कनेक्टर है जिसे ऊर्ध्वाधर, छेद-थ्रू-होल (THT) माउंटिंग के लिए डिज़ाइन किया गया है।यह LINK-PP द्वारा निर्मित है और एक गैर-PoE (Power over Ethernet) घटक है, एक एकीकृत चुंबकीय मॉड्यूल के साथ लेकिन कोई एलईडी संकेतक नहीं।
| पैरामीटर | विनिर्देश |
|
भाग संख्या |
LPJD0717DNL |
| कनेक्टर का प्रकार | ऊर्ध्वाधरजैक (आरजे45, ईथरनेट) |
| पदों/संपर्कों की संख्या | 10P8C |
| ताला लगाओ ओरिएंटेशन | ऊपर |
| पीसीबी माउंट कोण | THT सोल्डर |
| शील्ड ईएमआई टैब | बिना |
| पैकेज की ऊंचाई | 16.60 मिमी /0.654इंच |
| पैकेज की लंबाई | 21.59मिमी /0.850इंच |
| पैकेज की चौड़ाई | 16.00मिमी /0.630इंच |
| आवास सामग्री | थर्मोप्लास्टिक पीबीटी+30%जी.एफ UL94V-0 |
| संपर्क सामग्री | फॉस्फर कांस्य C5210R-EH, मोटाई=0.35 मिमी |
| पिन सामग्री | पीतल C2680R-H, मोटाई = 0.35 मिमी |
| ढाल सामग्री | तांबा मिश्र धातु पीतल H65Y, मोटाई=0.2mm |
| संपर्क कोटिंग | संपर्क क्षेत्र में सोने के 6 माइक्रो-इंच मिन. |
| तरंगों के लिए पित्त की चोटी का तापमान | 250 डिग्री सेल्सियस, 5 सेकंड |
| यूएल प्रमाणन | फाइल संख्या E484635 |
| विनिर्देश | मूल्य | स्थिति |
| घुमाव अनुपात (±2%) | 1CT:1CT | प्राथमिक: माध्यमिक (प्री: सेक) |
| प्रेरण OCL (मिन) | 350 μH | @100kHz, 0.1V, 8mA DC Bias |
| सम्मिलन हानि (अधिकतम) | -1.0dB | 0.5 ~ 100MHz |
| रिटर्न हानि (मिनट) | -18dB | 0.5 ~ 40MHz |
| रिटर्न हानि (मिनट) | -14dB | 60MHz |
| रिटर्न हानि (मिनट) | -12dB | 80MHz |
| रिटर्न हानि (मिनट) | -10dB | 100MHz |
| क्रॉसस्टॉक (मिनट) | -35dB | 0.5 ~ 40MHz |
| क्रॉसस्टॉक (मिनट) | -30dB | 40.1 ~ 100MHz |
| सामान्य मोड रिजेक्शन रेशियो (CMRR) (मिन) | -30dB | 0.5 ~ 100MHz |
| हाइपोट परीक्षण (मिनट) | 1500Vrms | |
| परिचालन तापमान सीमा | 0°C से 70°C |
| पैरामीटर | HFJV1-1G46RL / HFJV1-E1G46RL |
|---|---|
| कनेक्टर का प्रकार | आरजे45 चुंबकीय जैक |
| बंदरगाहों की संख्या | 1 बंदरगाह |
| एलईडी | कोई एलईडी नहीं |
| अभिविन्यास | शीर्ष-प्रवेश |
| ढाल | हाँ |
| ऑपरेटिंग तापमान | 0°C से +70°C /-40°C से +85°C |
| भंडारण तापमान | -40°C से +85°C |
| आर्द्रता | ०% ९५% आरएच |
