उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: TLA-8T104WLF-T
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10k/25k
मूल्य: $0.08-$1.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: स्टॉक शिप में आज
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन
आपूर्ति की क्षमता: 3kk/महीना
भाग संख्या: |
TLA-8T104WLF-T |
उत्पाद प्रकार: |
ईथरनेट ट्रांसफार्मर |
अधिष्ठापन: |
350 μH |
बारी अनुपात: |
1ct: 1ct |
अलगाव वोल्टेज: |
1500Vrms |
तापमान रेंज आपरेट करना: |
-40°C से +85°C |
भाग संख्या: |
TLA-8T104WLF-T |
उत्पाद प्रकार: |
ईथरनेट ट्रांसफार्मर |
अधिष्ठापन: |
350 μH |
बारी अनुपात: |
1ct: 1ct |
अलगाव वोल्टेज: |
1500Vrms |
तापमान रेंज आपरेट करना: |
-40°C से +85°C |

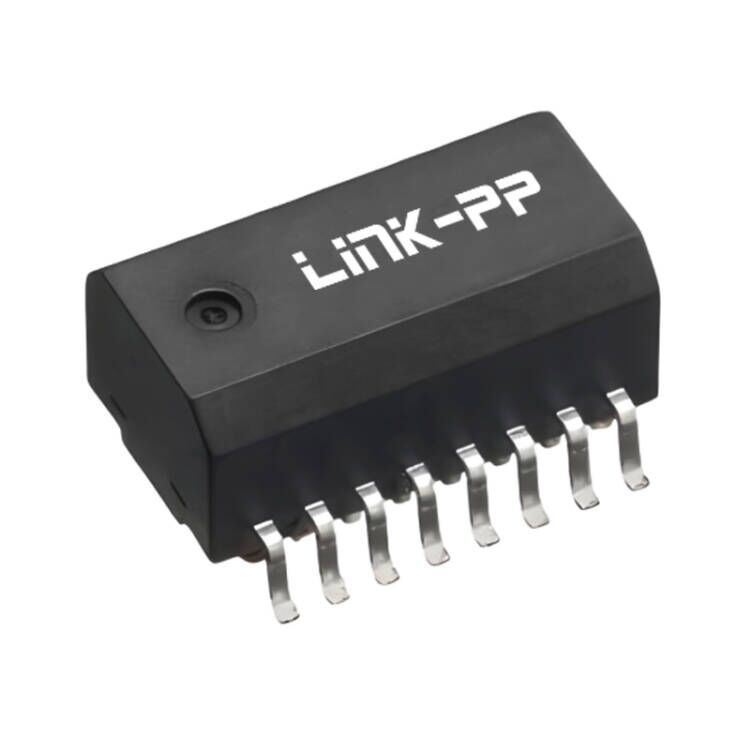

TLA-8T104WLF-T एक ऑटोमोटिव-ग्रेड, सतह-माउंट (एसएमडी) LAN पल्स ट्रांसफार्मर है जिसे मूल रूप से TDK द्वारा निर्मित किया गया था। विशेष रूप से 10/100BASE-TX ईथरनेट नेटवर्क के लिए डिज़ाइन किया गया है,यह मॉड्यूल कठोर वातावरण में मजबूत संकेत अखंडता और विश्वसनीय नेटवर्क संचार सुनिश्चित करता है.
TLA-8T104WLF-T एक अप्रचलित TDK ऑटोमोटिव-ग्रेड LAN पल्स ट्रांसफार्मर है जिसे मूल रूप से 10/100BASE-TX ईथरनेट अनुप्रयोगों के लिए विकसित किया गया था। इसे एक कॉम्पैक्ट सतह-माउंट ईथरनेट ट्रांसफार्मर के रूप में डिज़ाइन किया गया है,यह 350 μH न्यूनतम प्रेरण प्रदान करता है, 1CT:1CT घुमाव अनुपात, 1500 Vrms अलगाव वोल्टेज, और मांग वाले ऑटोमोटिव और औद्योगिक वातावरण के लिए AEC-Q200 विश्वसनीयता आवश्यकताओं का अनुपालन।
यद्यपि मूल टीडीके भाग जीवन के अंत (ईओएल) तक पहुंच गया है, कई निर्माताओं को पुराने डिजाइनों और लंबे जीवन वाले उत्पादों के लिए एक संगत प्रतिस्थापन की आवश्यकता है।LINK-PP समान विद्युत प्रदर्शन के साथ उच्च गुणवत्ता वाले ईथरनेट ट्रांसफार्मर समाधान प्रदान करता है, इंजीनियरों को मौजूदा पीसीबी को फिर से डिजाइन किए बिना उत्पादन बनाए रखने में मदद करता है।
चाहे आप ऑटोमोटिव ईसीयू, औद्योगिक ईथरनेट उपकरण, एम्बेडेड नियंत्रकों या नेटवर्क उपकरणों का रखरखाव कर रहे हों, हमारे संगत ईथरनेट ट्रांसफार्मर विश्वसनीय प्रदर्शन प्रदान करते हैं,दीर्घकालिक उपलब्धता, और तकनीकी सहायता।
-ऑटोमोटिव प्रमाणित:पूरी तरह से AEC-Q200 के अनुरूप, कठोर थर्मल और यांत्रिक तनाव के तहत उच्च विश्वसनीयता और प्रदर्शन की गारंटी देता है।
-ऑप्टिमाइज़ सिग्नल अखंडताःमानक 1CT:1CT टर्न अनुपात (TX और RX दोनों चैनलों के लिए) और एक सम्मिलन हानि ≤ 1 dB (0.1 से 100 MHz) की विशेषता है, जो स्वच्छ डेटा संचरण सुनिश्चित करता है।
-मजबूत अलगावः1500 Vrms अलगाव वोल्टेज (50 Hz 1 मिनट के लिए) प्रदान करता है, जो संवेदनशील आईसी को विद्युत सर्ज और ग्राउंड लूप शोर से बचाता है।
-मानकीकृत प्रेरण:350 μH (100 kHz, 8 mA DC bias पर) का न्यूनतम प्रेरण प्रदान करता है, जो फास्ट ईथरनेट के लिए सख्त IEEE 802.3 मानकों को पूरा करता है।
-अत्यधिक तापमान सहिष्णुताः-40°C से +85°C तक के व्यापक ऑपरेटिंग तापमान रेंज के साथ चरम परिस्थितियों में निर्दोष रूप से काम करता है।
-पर्यावरण के अनुकूल:पूरी तरह से RoHS अनुरूप और REACH SVHC-मुक्त।
| पैरामीटर | विनिर्देश |
|---|---|
| भाग संख्या | TLA-8T104WLF-T |
| उत्पाद का प्रकार | ईथरनेट लैन पल्स ट्रांसफार्मर |
| ईथरनेट मानक | 10/100BASE-TX |
| ट्रांसफार्मर प्रकार | अलगाव पल्स ट्रांसफार्मर |
| पैकेज | सतह माउंट (SMT) |
| मोड़ अनुपात | 1CT:1CT (TX), 1CT:1CT (RX) |
| ओसीएल (ओपन सर्किट इंडक्टेंस) | 350 μH Min. @100 kHz, 8 mA DC Bias |
| अलगाव वोल्टेज | 1500 Vrms, 50 Hz, 1 मिनट |
| सम्मिलन हानि | ≤1 डीबी (0.1~100 मेगाहर्ट्ज) |
| इंटरवाइंडिंग कैपेसिटी | ≤30 पीएफ |
| ऑपरेटिंग तापमान | -40°C से +85°C |
| AEC-Q200 | योग्य |
| अनुपालन | RoHS, REACH एसवीएचसी मुक्त |
| पैकेजिंग | उभरा हुआ टेप और रील |
| रील मात्रा | 1000 पीसी |
| इकाई भार | लगभग 0.6 ग्राम |
कॉम्पैक्ट एसएमटी पदचिह्न उच्च घनत्व वाले नेटवर्क उत्पादों के लिए पीसीबी स्थान आवश्यकताओं को कम करते हुए स्वचालित असेंबली को सक्षम करता है।
| आयाम | मूल्य |
|---|---|
| लंबाई (एल) | 11.60 मिमी अधिकतम. |
| चौड़ाई (W) | 6.50 ±0.20 मिमी |
| ऊंचाई (एच) | 5.90 मिमी अधिकतम. |
| घुड़सवार | सतह माउंट (SMT) |
TLA-8T104WLF-T को IEEE 802.3 फास्ट ईथरनेट इंटरफेस की सिग्नल अखंडता आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।
| विद्युत पैरामीटर | मूल्य |
|---|---|
| प्रेरण | 350 μH मिन. |
| परीक्षण आवृत्ति | 100 kHz |
| डीसी पूर्वाग्रह | 8 एमए |
| मोड़ अनुपात | 1CT:1CT |
| सम्मिलन हानि | ≤ 1 डीबी |
| आवृत्ति सीमा | 0.100 मेगाहर्ट्ज |
| इंटरवाइंडिंग कैपेसिटी | ≤30 पीएफ |
| अलगाव वोल्टेज | 1500 Vrms |
TLA-8T104WLF-T का व्यापक रूप से फास्ट ईथरनेट संचार उपकरण में उपयोग किया जाता है जिसके लिए विद्युत अलगाव और सिग्नल कंडीशनिंग की आवश्यकता होती है।
विशिष्ट अनुप्रयोगों में शामिल हैंः
