उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: RoHS Compliant
मॉडल संख्या: SM42P01EL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 800 पीसीएस
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टेप और रील, 800 pcs./reel
प्रसव के समय: स्टॉक शिप में आज
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन
आपूर्ति की क्षमता: 3kk/महीना
भाग संख्या: |
SM42P01EL |
प्रकार: |
पीओई ट्रांसफार्मर |
आधार - सामग्री दर: |
5जी बेस-टी |
समाप्ति शैली: |
श्रीमती |
परिचालन तापमान: |
-40-+85 डिग्री सेल्सियस |
अलगाव वोल्टेज: |
1500 वीएसी, 60 एस |
अधिष्ठापन: |
230UH |
चैनल की संख्या: |
ट्रैक्टर |
भाग संख्या: |
SM42P01EL |
प्रकार: |
पीओई ट्रांसफार्मर |
आधार - सामग्री दर: |
5जी बेस-टी |
समाप्ति शैली: |
श्रीमती |
परिचालन तापमान: |
-40-+85 डिग्री सेल्सियस |
अलगाव वोल्टेज: |
1500 वीएसी, 60 एस |
अधिष्ठापन: |
230UH |
चैनल की संख्या: |
ट्रैक्टर |

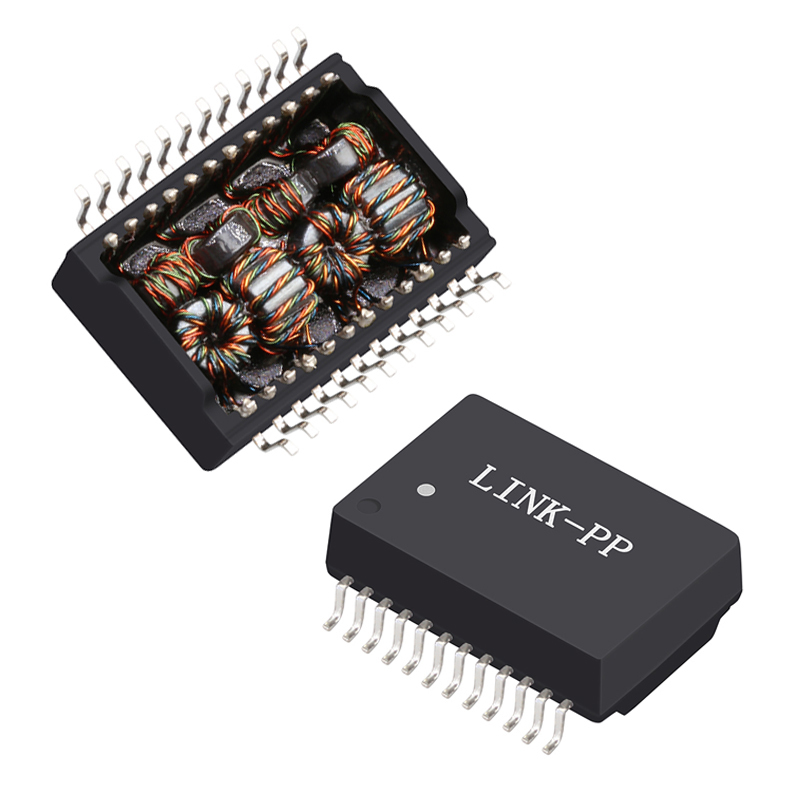

SM42P01EL Chip LAN Transformer Module designed for 5 Gigabit Ethernet (5GbE) applications, supporting PoE+ (Power over Ethernet Plus). This surface-mount (SMT) transformer integrates common-mode chokes to ensure superior EMI suppression, signal integrity, and isolation performance. Engineered for high-speed networking, it provides reliable connectivity for next-generation Ethernet devices requiring efficiency, compact size, and robust power delivery.
| Parameter | Specification |
|---|---|
| Inductance | 230 µH min. @ 100 kHz, 0.1 V |
| Insertion Loss (TD-MX) | 1-100 MHz: −1.0 dB max. 100-250 MHz: −2.0 dB max. |
| Return Loss (TD-MX) | 1-40 MHz: −16 dB min. 40-250 MHz: −(16 − 10 log(f/40)) dB min. |
| Crosstalk | 1-250 MHz: −35 dB min. |
| DCMR (TD-MX) | 1-50 MHz: −30 dB min. 50-150 MHz: −20 dB min. 150-250 MHz: −15 dB min. |
| Hi-Pot | 1500 Vac, 60 s |
| PoE+ Current | 600 mA |
| Operating Temperature | −40 °C to +85 °C |
| Storage Temperature | −40 °C to +85 °C |
