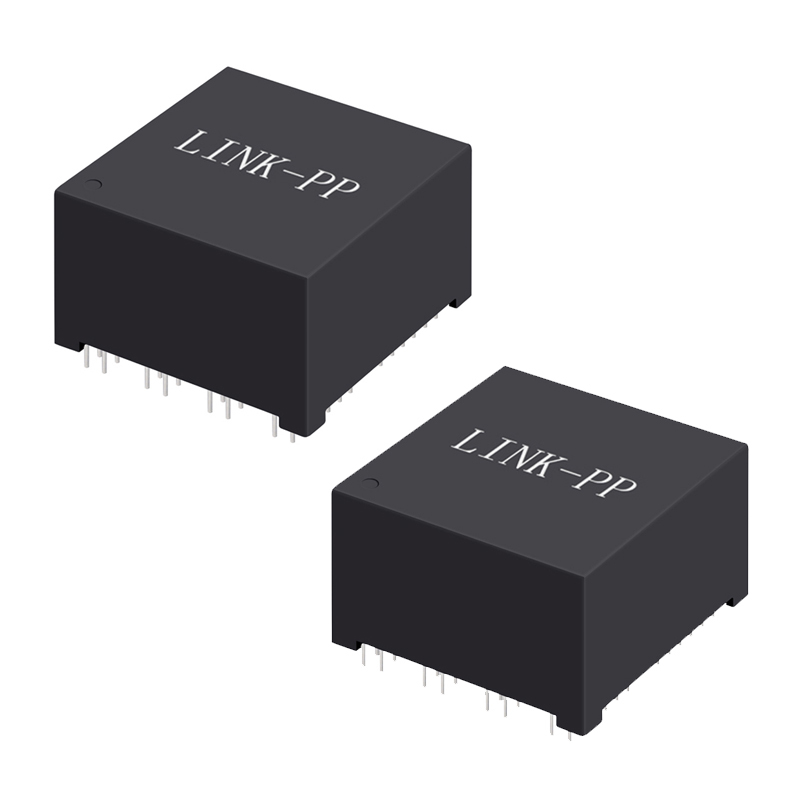

HXB6606NL 1000mA PoE++ 1G मैग्नेटिक मॉड्यूल THT पैकेज 96 पिन में

HXB6606NL PoE LAN Magnetics मुख्य विशेषताएं:

1. उच्च घनत्व PoE LAN ट्रांसफार्मर।
2. 10/100Base-Tx और 1000Base-T (1G) ईथरनेट के लिए IEEE 802.3 मानकों को पूरा करता है।
3. 4-जोड़ी PoE++ 90W पावर का समर्थन करता है, जिसमें प्रति जोड़ी 1000mA की करंट रेटिंग है।
4. THT (थ्रू-होल टेक्नोलॉजी), 96-पिन क्वाड-पोर्ट पैकेज।
5. प्राथमिक और द्वितीयक कॉइल के बीच 1500Vrms न्यूनतम अलगाव, सिग्नल अखंडता सुनिश्चित करता है।
6. 280µH न्यूनतम इंडक्शन (100KHz/0.1V पर 15mAdc बायस के साथ मापा गया)।
7. अधिकतम 260°C तापमान पर 5 सेकंड के लिए हाथ या वेव सोल्डर किया जा सकता है।
8. पूरी तरह से RoHS अनुरूप।
9. सभी प्रमुख PHYs (फिजिकल लेयर डिवाइस) के साथ संगत।
10. -40°C से +85°C तक की विस्तृत ऑपरेटिंग तापमान रेंज के साथ औद्योगिक अनुप्रयोगों के लिए उपयुक्त।
11. औद्योगिक नेटवर्क, इलेक्ट्रॉनिक्स और अन्य कठोर वातावरण अनुप्रयोगों में उपयोग के लिए डिज़ाइन किया गया।

1GBase-T PoE ट्रांसफार्मर विद्युत विनिर्देश @25℃:

HXB6606NL मैग्नेटिक्स मॉड्यूल का डेटाशीट:

अक्सर पूछे जाने वाले प्रश्न:

1. PoE LAN ट्रांसफार्मर क्या है?

एक PoE (ईथरनेट पर पावर) LAN ट्रांसफार्मर एक विशेष नेटवर्क घटक है जो ईथरनेट उपकरणों में एकीकृत है। इसका प्राथमिक कार्य एक ही ईथरनेट केबल पर डेटा सिग्नल और विद्युत शक्ति दोनों के एक साथ संचरण को सक्षम करना है, जिससे केबलिंग सरल हो जाती है और स्थापना लागत कम हो जाती है।

2. PoE LAN ट्रांसफार्मर के मुख्य कार्य क्या हैं?

मुख्य कार्यों में शामिल हैं:

• डेटा ट्रांसमिशन: ईथरनेट डेटा सिग्नल की अखंडता सुनिश्चित करता है और हाई-स्पीड संचार का समर्थन करता है।
• पावर डिलीवरी: एक ही ईथरनेट केबल पर उपकरणों (जैसे IP कैमरे, VoIP फोन और वायरलेस एक्सेस पॉइंट) को विद्युत शक्ति प्रदान करता है।
• विद्युत अलगाव: सर्ज और ग्राउंड लूप करंट से उपकरणों की सुरक्षा के लिए गैल्वेनिक अलगाव प्रदान करता है, जिससे सिस्टम सुरक्षा बढ़ती है।
• सिग्नल अखंडता: शोर और हस्तक्षेप को कम करके सिग्नल की गुणवत्ता में सुधार करता है, जिससे स्थिर और विश्वसनीय संचार सुनिश्चित होता है।

3. PoE LAN ट्रांसफार्मर की आवश्यकता क्यों है?

पारंपरिक नेटवर्क केबलिंग में, डेटा और पावर को अलग-अलग केबलों की आवश्यकता होती है। एक PoE LAN ट्रांसफार्मर डेटा और पावर दोनों को एक ही ईथरनेट केबल के माध्यम से प्रेषित करने की अनुमति देता है, जिससे स्थापना बहुत सरल हो जाती है, लागत कम हो जाती है और जटिलता कम हो जाती है। यह उन परिदृश्यों में विशेष रूप से मूल्यवान है जहां बिजली के आउटलेट स्थापित करना मुश्किल या महंगा है।

4. PoE LAN ट्रांसफार्मर किन ईथरनेट मानकों का समर्थन करते हैं?

PoE LAN ट्रांसफार्मर आमतौर पर निम्नलिखित मानकों का अनुपालन करते हैं:

• IEEE 802.3af (PoE)
• IEEE 802.3at (PoE+)
• IEEE 802.3bt (PoE++)

ये मानक ईथरनेट केबलों पर बिजली के स्तर और वितरण विधियों को परिभाषित करते हैं, जो संचालित उपकरणों की एक विस्तृत श्रृंखला के साथ संगतता सुनिश्चित करते हैं।

5. PoE LAN ट्रांसफार्मर के सामान्य अनुप्रयोग क्या हैं?

PoE LAN ट्रांसफार्मर का व्यापक रूप से उन अनुप्रयोगों में उपयोग किया जाता है जिनमें ईथरनेट पर डेटा और पावर डिलीवरी दोनों की आवश्यकता होती है, जैसे:

• IP कैमरे: निगरानी प्रणालियों में केबलिंग को सरल बनाएं।
• VoIP फोन: लचीला कार्यालय टेलीफोनी परिनियोजन सक्षम करें।
• वायरलेस एक्सेस पॉइंट (APs): अलग बिजली आपूर्ति के बिना छत या दीवार पर लगे प्रतिष्ठानों की अनुमति दें।
• स्मार्ट लाइटिंग: बुद्धिमान प्रकाश व्यवस्था के लिए कनेक्टिविटी और बिजली दोनों प्रदान करें।
• पॉइंट-ऑफ-सेल (POS) टर्मिनल: खुदरा वातावरण में वायरिंग की जटिलता को कम करें।
• एक्सेस कंट्रोल सिस्टम: कार्ड रीडर और कंट्रोलर को पावर और डेटा डिलीवर करें।
