उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL, Reach, RoHs, ISO19001, ISO14001
मॉडल संख्या: HXB5G602NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50pcs
मूल्य: $0.46-$2.2
पैकेजिंग विवरण: 50 पीसी / ट्रे, 1200 पीसी / गत्ते का डिब्बा
प्रसव के समय: लगभग 3-5 दिन
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन
आपूर्ति की क्षमता: 5500K-PCS/महीना
उत्पाद प्रकार: |
पावर ओवर ईथरनेट ट्रांसफार्मर |
बंदरगाहों की संख्या: |
क्वाड पोर्ट |
रफ़्तार: |
5जी बेस-टी |
पीसीबी माउंट एंगल: |
साइड एंट्री |
आवेदन-लैन: |
ईथरनेट (PoE+) |
परिचालन तापमान: |
-40℃-+85℃ |
बारी अनुपात: |
1ct: 1ct |
शक्ति दर्ज़ा: |
90 डब्ल्यू |
अलगाव वोल्टेज: |
1.5 KVrms |
मॉड्यूल: |
HXB5G602NL |
उत्पाद प्रकार: |
पावर ओवर ईथरनेट ट्रांसफार्मर |
बंदरगाहों की संख्या: |
क्वाड पोर्ट |
रफ़्तार: |
5जी बेस-टी |
पीसीबी माउंट एंगल: |
साइड एंट्री |
आवेदन-लैन: |
ईथरनेट (PoE+) |
परिचालन तापमान: |
-40℃-+85℃ |
बारी अनुपात: |
1ct: 1ct |
शक्ति दर्ज़ा: |
90 डब्ल्यू |
अलगाव वोल्टेज: |
1.5 KVrms |
मॉड्यूल: |
HXB5G602NL |

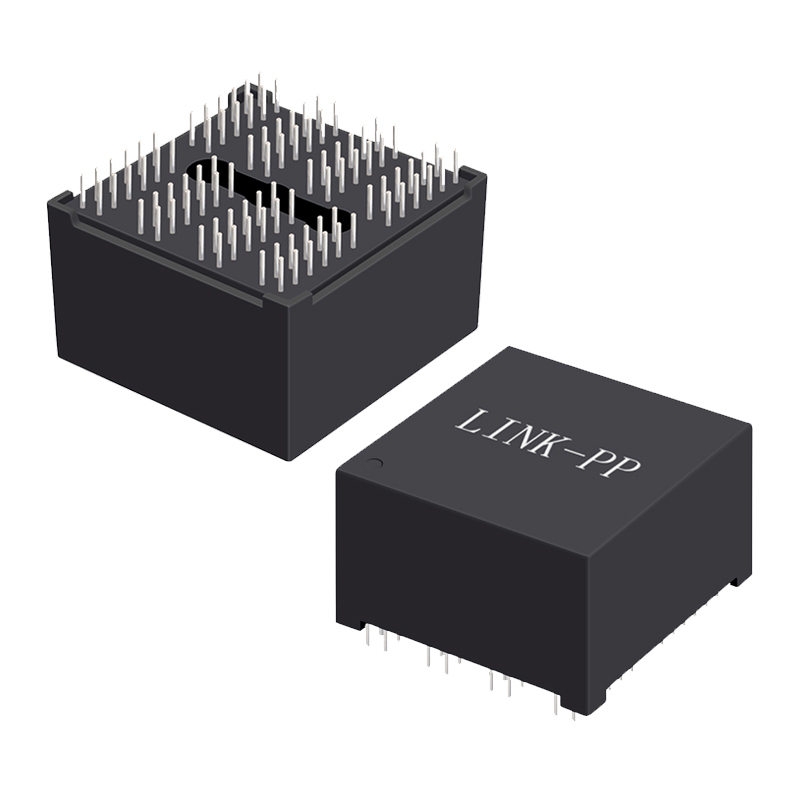

दHXB5G602NLएक उच्च प्रदर्शन वाला लैन ट्रांसफार्मर है जिसे समर्थन के लिए डिज़ाइन किया गया है5G बेस-टी ईथरनेट अनुप्रयोग. जिसमें एकक्वाड-चैनल आर्किटेक्चर, यह अगली पीढ़ी के नेटवर्क उपकरणों के लिए विश्वसनीय मल्टी-पोर्ट कनेक्टिविटी प्रदान करता है।11:1 मोड़ अनुपात, यह PoE मैग्नेटिक्स उत्कृष्ट संकेत अखंडता और कम सम्मिलन हानि सुनिश्चित करता है।
एक के साथ इंजीनियरविस्तारित संचालन तापमान सीमा (-40°C से +85°C), HXB5G602NL औद्योगिक और दूरसंचार वातावरण में मजबूत प्रदर्शन प्रदान करता है।ईथरनेट (4PPoE) पर 4 जोड़ी पावर 90W तक, एक एकल ईथरनेट कनेक्शन के माध्यम से डेटा और उच्च शक्ति वितरण दोनों को सक्षम करता है।
ट्रांसफार्मर एक96-पिन-थ्रू-होल डिजाइन (THD)उच्च घनत्व पीसीबी लेआउट में सुरक्षित माउंट और यांत्रिक स्थिरता के लिए।सीसा रहित (एनपीबी के अनुरूप)और आपूर्ति मेंट्यूब पैकेजिंग.
इसके संयोजन के साथमॉड्यूलर डिजाइन, उन्नत पीओई समर्थन और मजबूत निर्माण, HXB5G602NL आदर्श रूप से के लिए उपयुक्त है5जी छोटे सेल, उच्च शक्ति वाले PoE स्विच, IoT गेटवे और उद्यम नेटवर्क प्रणाली.
| नाम | पीओई लैन मैग्नेटिक्स |
|---|---|
| आवेदन | 5G बेस-टी 1/2.5G बेस-टी के साथ पीछे की ओर संगत |
| माउंटिंग प्रकार | छेद से |
| पिनों की संख्या | 96 |
| आयाम (L x W x H) | 33.50mm x 29.00mm x 16.80mm (1.319" x 1.142" x 0.661") |
| परिचालन तापमान सीमा | -40°C से +85°C |
| ओपन सर्किट इंडक्टेंस (OCL) | 180 μH (मिन) @ 100KHz, 0.1V 8mA DC Bias के साथ |
| मोड़ अनुपात | 1CT: 1CT ± 2% |
| सम्मिलन हानि | -1.0 डीबी (अधिकतम) @ 1 - 100 मेगाहर्ट्ज -2.0 डीबी (अधिकतम) @ 100 - 250 मेगाहर्ट्ज |
| रिटर्न हानि | -16 डीबी (मिन) @ 1 - 40 मेगाहर्ट्ज - ((16-10*log10(f/40)) dB (मिन) @ 40 < f ≤ 250 MHz |
| क्रॉसस्टॉक (पोर्ट-टू-पोर्ट) | -40 डीबी (मिन) @ 1 - 100 मेगाहर्ट्ज |
| सामान्य मोड रिजेक्शन रेशियो (CMRR) | -30 डीबी (मिन) @ 1 - 100 मेगाहर्ट्ज |
| हाइपोट (अलगाव वोल्टेज) | 1500 Vrms 60 सेकंड |
| पीओई वर्तमान क्षमता | 1000 mA प्रति जोड़ी 4 जोड़ी PoE (4PPoE) का समर्थन करता है |
| सोल्डरिंग प्रक्रिया | 260°C / 5 सेकंड तक की क्षमता वाला वेव सोल्डर |
|
प्रमाणपत्र |
IEEE 802.3bz,IEEE 802.3bt,RoHS,IEC-62368-1 |
| पैकेजिंग | ट्यूब (TU) |
1. 24 / 7 इंजीनियरिंग सहायता
हमारी तकनीकी टीमउपलब्ध हैदिन-रात5G PoE LAN ट्रांसफार्मर के एकीकरण में सहायता करने के लिए, जिसमें शामिल हैंउच्च गति डेटा संचरण, पीओई बिजली बजट विश्लेषण, और ईएमआई प्रदर्शन ट्यूनिंग.
2. साइट पर तैनाती सहायता
हम स्थापना सहायता से अधिक प्रदान करते हैं ️ हमारे साइट पर विशेषज्ञ सहायता कर सकते हैंसिस्टम स्तर पर डिबगिंग, जिसमें5जी छोटी सेल की तैनाती, आईओटी गेटवे अनुकूलन और उच्च घनत्व स्विच अनुप्रयोग.
3विशेष उत्पाद प्रशिक्षण
LINK-PP का आयोजनविशेष प्रशिक्षण सत्रPoE मानकों (IEEE 802.3af/at/bt), ट्रांसफार्मर डिजाइन पर ध्यान केंद्रित करना और5जी बुनियादी ढांचे में वास्तविक दुनिया के अनुप्रयोग मामले, जो आपके इंजीनियरों को उत्पाद विकास में तेजी लाने में सक्षम बनाता है।
4सहयोगात्मक डिजाइन सहायता
डेटाशीट स्पष्टीकरण के अलावा, हमारी टीम प्रदान करता हैसंदर्भ सर्किट डिजाइन, पीसीबी लेआउट मार्गदर्शन और थर्मल/पावर प्रदर्शन अनुकूलन, सुनिश्चित करें कि आपका 5G PoE सिस्टम दोनों को प्राप्त करता हैदक्षता और विश्वसनीयता.
5बाजार और प्रौद्योगिकी अद्यतन
हमारे साथ सूचित रहेंनियमित अद्यतननवीनतम 5जी पीओई रुझानों, उत्पाद नवाचारों पर औरपारस्परिक संगतता समाधानउच्च गति नेटवर्क में प्रतिस्पर्धियों से आगे रहने में आपकी मदद करता है।
6. व्यापक ऑनलाइन संसाधन
हमारेआधिकारिक वेबसाइटप्रदान करता हैविस्तृत तकनीकी दस्तावेज, क्रॉस-रेफरेंस उपकरण और आवेदन नोट्स, LINK-PP को न केवल एक आपूर्तिकर्ता बल्कि आपकाअगली पीढ़ी की कनेक्टिविटी में इंजीनियरिंग पार्टनर।
