उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ISO,ROHS,REACH
मॉडल संख्या: 2250742-1
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: निशल्क नमूने
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: ट्रे
प्रसव के समय: 3 दिनों के भीतर स्टॉक जहाज में
भुगतान शर्तें: टीटी, NET30/60/90 दिन
आपूर्ति की क्षमता: 4200K-पीसीएस/महीना
प्रकार: |
इंटीग्रेटेड मैग्नेटिक्स के साथ RJ45 कनेक्टर |
भाग संख्या: |
2250742-1 |
पीओई: |
एन-पोई |
एल ई डी: |
GY/GY |
घुड़सवार: |
होल माउंट के माध्यम से |
अनुपालन: |
RoHS |
परिचयाीलन की रेंज: |
0 ° C से +70 ° C से |
पोर्ट कॉन्फ़िगरेशन: |
स्टैक्ड |
प्रकार: |
इंटीग्रेटेड मैग्नेटिक्स के साथ RJ45 कनेक्टर |
भाग संख्या: |
2250742-1 |
पीओई: |
एन-पोई |
एल ई डी: |
GY/GY |
घुड़सवार: |
होल माउंट के माध्यम से |
अनुपालन: |
RoHS |
परिचयाीलन की रेंज: |
0 ° C से +70 ° C से |
पोर्ट कॉन्फ़िगरेशन: |
स्टैक्ड |

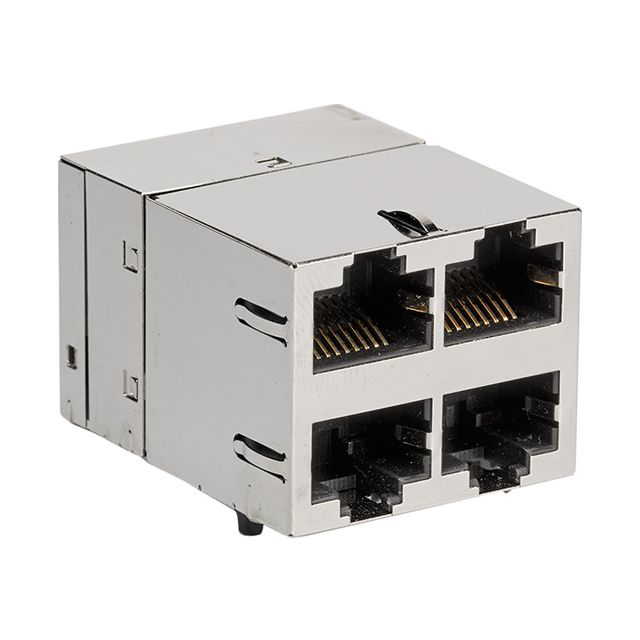

द2250742-1हैढेर 2x2 RJ45 कनेक्टर मॉड्यूलके लिए डिज़ाइन किया गया2.5GBASE-T ईथरनेट अनुप्रयोगइसमेंएकीकृत चुंबकत्व,दो रंग के एल ई डी (हरी/पीली)संबंध और गतिविधि संकेत के लिए, और एकछेद के माध्यम से घुड़सवारविश्वसनीय पीसीबी लगाव के लिए विन्यास।
उच्च संकेत अखंडता, उत्कृष्ट ईएमआई परिरक्षण, और RoHS अनुपालन प्रदान करने के लिए बनाया गया, यह कनेक्टर अगली पीढ़ी के नेटवर्क उपकरणों जैसे स्विच, राउटर, सर्वर,और औद्योगिक संचार प्रणाली. उत्पादयूएल 94वी-0 ज्वलनशीलता मानकऔर समर्थन करता हैतरंग मिलाप प्रक्रियाअधिकतम तापमान 260°C है।
सामान्य जानकारी
| पैरामीटर | विनिर्देश |
|---|---|
| भाग संख्या | 2250742-1 |
| पोर्ट विन्यास | 2x2 (स्टैक्ड) |
| माउंटिंग प्रकार | पार-छेद |
| ऊंचाई प्रोफ़ाइल | ऑफसेट |
| परिचालन तापमान | 0°C से +70°C |
| RoHS अनुरूप | हाँ |
| अनुशंसित मिलाप | वेव सोल्डरिंग (260°C अधिकतम 10 सेकंड के लिए) |
विद्युत एवं चुंबकीय प्रदर्शन
| पैरामीटर | विनिर्देश |
|---|---|
| ईथरनेट मानक | 2.5GBASE-T |
| मोड़ अनुपात (चिप से केबल) | 11 (सभी चार जोड़े, द्विदिशात्मक) |
| प्रतिबाधा | 100 Ω |
| ओपन सर्किट इंडक्टेंस (OCL) | 350 μH मिन @ 100 kHz, 0.1 Vrms, 8mA DC Bias |
| रिटर्न हानि (आरएल) | ≥ 18 डीबी (140 मेगाहर्ट्ज) |
| सम्मिलन हानि (IL) | ≤ 1.0 डीबी (1100 मेगाहर्ट्ज) |
| अलगाव वोल्टेज | 2250 वीडीसी 60 सेकंड के लिए (सभी बंदरगाहों से जुड़ा हुआ) |
◆ RoHS के अनुरूप
◆UL 94V-0 दहनशीलता रेटिंग
◆वेव सोल्डरिंग प्रक्रियाओं के लिए उपयुक्त
