उत्पाद विवरण
Place of Origin: China
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
Model Number: 7498111123
भुगतान और शिपिंग शर्तें
Minimum Order Quantity: 50/500/1000
मूल्य: विनिमय योग्य
Packaging Details: Tape
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4600K.PCS/Month
Part Number: |
7498111123 |
PoE: |
NoN PoE |
PHY Chip Mode: |
Current |
Data Rate: |
1000Base-T |
Ports: |
1 |
Tab: |
Down |
Operating Temperature: |
-40 °C up to +85 °C |
LED: |
yellow-green |
Mount: |
THR |
Shield Tabs: |
Yes |
Part Number: |
7498111123 |
PoE: |
NoN PoE |
PHY Chip Mode: |
Current |
Data Rate: |
1000Base-T |
Ports: |
1 |
Tab: |
Down |
Operating Temperature: |
-40 °C up to +85 °C |
LED: |
yellow-green |
Mount: |
THR |
Shield Tabs: |
Yes |

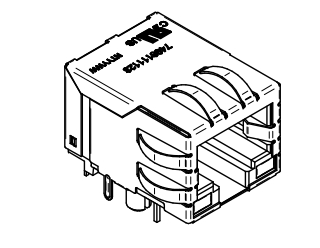

WE-RJ45LAN श्रृंखला 7498111123 RJ45 कनेक्टर, जिसमें 1000BASE-T एकीकृत मैग्नेटिक्स हैं, को ईथरनेट इंटरफेस में निर्बाध और कुशल एकीकरण के लिए डिज़ाइन किया गया है। 7498111123 मॉडल, विशेष रूप से थ्रू होल रिफ्लो (THR) सोल्डरिंग के लिए इंजीनियर किया गया है, एक RJ45 कनेक्टर को एक एकीकृत ट्रांसफॉर्मर और कॉमन मोड चोक के साथ जोड़ता है। यह कॉम्पैक्ट डिज़ाइन असतत मैग्नेटिक्स समाधानों की तुलना में लगभग 50% छोटा है, जो मूल्यवान बोर्ड स्थान को महत्वपूर्ण रूप से बचाता है, जबकि IEEE 802.3 और IEC 62368-1 मानकों का अनुपालन सुनिश्चित करता है।
| पैरामीटर | विशिष्टता |
|---|---|
| इंडक्शन (L) | 350 µH न्यूनतम (100 kHz / 100 mV / 8 mA) |
| इंसुलेशन टेस्ट वोल्टेज (Viso) | 2250 VDC |
| इंसर्शन लॉस (IL) | -1 dB अधिकतम (1–100 MHz) |
| रिटर्न लॉस (RL) | -16 dB न्यूनतम (1–30 MHz) -14 dB न्यूनतम (30–60 MHz) -12 dB न्यूनतम (60–80 MHz) -10 dB न्यूनतम (80–100 MHz) |
| क्रॉसस्टॉक (CT) | -33 dB न्यूनतम (1–60 MHz) -30 dB न्यूनतम (60–80 MHz) -30 dB न्यूनतम (80–100 MHz) |
| कॉमन मोड रिजेक्शन रेशियो (CMRR) | -33 dB न्यूनतम (1–30 MHz) -30 dB न्यूनतम (30–60 MHz) -30 dB न्यूनतम (60–80 MHz) -30 dB न्यूनतम (80–100 MHz) |
| टर्न अनुपात | 1:1 |
| डेटा दर | 1000BASE-T |
| पैरामीटर | विशिष्टता |
|---|---|
| ऑपरेटिंग तापमान | -40°C से +85°C |
| भंडारण की स्थिति (मूल पैकेजिंग में) | < 40°C; < 75% RH |
| नमी संवेदनशीलता स्तर (MSL) | 1 |
| मैचिंग चक्र | 750 चक्र |
| घटक | सामग्री / प्लेटिंग |
|---|---|
| प्लास्टिक हाउसिंग सामग्री | थर्मोप्लास्टिक एलसीपी, काला |
| ज्वलनशीलता रेटिंग | UL94 V-0 |
| शील्डिंग सामग्री | पीतल |
| शील्डिंग प्लेटिंग | 30µ" निकल |
| संपर्क सामग्री | फॉस्फर कांस्य |
| संपर्क प्लेटिंग | 30µ" सोना 50µ" निकल पर |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
