उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: RoHS compliant
मॉडल संख्या: 7498111001A
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 पीस, नि:शुल्क नमूने
मूल्य: $0.21 - $0.7
पैकेजिंग विवरण: ट्रे
प्रसव के समय: लगभग 3 दिन
भुगतान शर्तें: टीटी, नेट30/60/90 दिन, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20K टुकड़े प्रति सप्ताह
भाग संख्या: |
7498111001A RJ45 LAN ट्रांसफार्मर |
ओसीएल: |
350 µh मिनट |
बारी अनुपात: |
1: 1 (TX), 1: 1 (RX) |
निविष्ट वस्तु का नुकसान: |
-1.0 डीबी मैक्स। |
मूलभूत सामग्री: |
फेराइट |
संपर्क चढ़ाना: |
निकल के साथ 100% टिन |
संपर्क इलाका: |
15 "गोल्ड चढ़ाना |
आवास: |
5पीसी |
कवच: |
50 "निकेल 0.008" कॉपर मिश्र धातु |
उल 94V-0: |
आवास समर्थन |
भाग संख्या: |
7498111001A RJ45 LAN ट्रांसफार्मर |
ओसीएल: |
350 µh मिनट |
बारी अनुपात: |
1: 1 (TX), 1: 1 (RX) |
निविष्ट वस्तु का नुकसान: |
-1.0 डीबी मैक्स। |
मूलभूत सामग्री: |
फेराइट |
संपर्क चढ़ाना: |
निकल के साथ 100% टिन |
संपर्क इलाका: |
15 "गोल्ड चढ़ाना |
आवास: |
5पीसी |
कवच: |
50 "निकेल 0.008" कॉपर मिश्र धातु |
उल 94V-0: |
आवास समर्थन |
| पैरामीटर | मान |
|---|---|
| भाग संख्या | 7498111001A |
| प्रकार | 1000BASE-T मैगजैक |

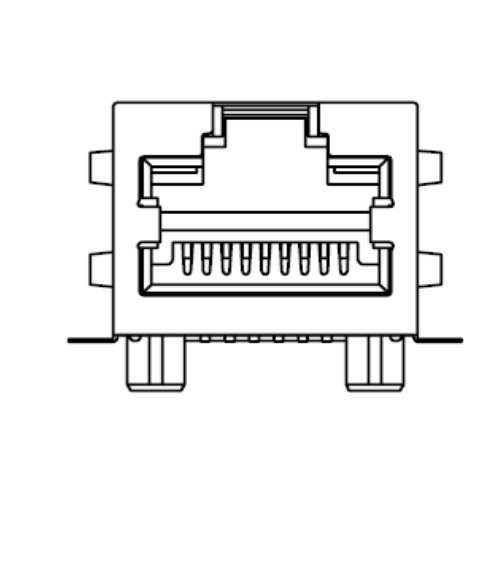

| विवरण | एकीकृत ट्रांसफार्मर के साथ 1000Base-T RJ45 कनेक्टर |
| PoE समर्थन | नहीं |
| पोर्ट | 1 |
| टैब दिशा | ऊपर |
| एलईडी | कोई एलईडी नहीं |
| ऑटो MDIX | हाँ |
| ऑपरेटिंग तापमान। | -40 °C से +85 °C |
| अनुप्रयोग |
1000Base-T के लिए IEEE 802.3ab अनुपालन |
| पैरामीटर | विनिर्देश |
|---|---|
| प्रेरकत्व (OCL) | 350 µH न्यूनतम @ 100 kHz, 100 mV, 8 mA DC बायस |
| टर्न अनुपात (TR) | 1:1 (TX), 1:1 (RX) @ 100 kHz / 100 mV |
| सम्मिलन हानि (IL) | -1.0 dB अधिकतम (1–100 MHz) |
| वापसी हानि (RL) | -18 dB न्यूनतम (1–30 MHz) -15 dB न्यूनतम (30–60 MHz) -12 dB न्यूनतम (60–80 MHz) -10 dB न्यूनतम (80–100 MHz) |
| सामान्य मोड अस्वीकृति (CMR) | -35 dB न्यूनतम (1–30 MHz) -30 dB न्यूनतम (30–100 MHz) |
| क्रॉसस्टॉक (CT) | -37 dB न्यूनतम (1–30 MHz) -32 dB न्यूनतम (30–60 MHz) -27 dB न्यूनतम (60–100 MHz) |
| हाई-पॉट टेस्ट वोल्टेज | 1500 Vrms, 1 मिनट |
7498111001A लैन ट्रांसफार्मर को गीगाबिट ईथरनेट (1000BASE-T) नेटवर्किंग इंटरफेस के लिए डिज़ाइन किया गया है। यह ईथरनेट PHY और RJ45 कनेक्टर के बीच सिग्नल अलगाव, प्रतिबाधा मिलान और शोर दमन प्रदान करता है, जिससे नेटवर्क उपकरण में विश्वसनीय उच्च गति डेटा ट्रांसमिशन सुनिश्चित होता है।
विशिष्ट अनुप्रयोगों में ईथरनेट स्विच, राउटर, नेटवर्क इंटरफ़ेस कार्ड (NIC), औद्योगिक ईथरनेट डिवाइस और एम्बेडेड नेटवर्किंग सिस्टम शामिल हैं।
7498111001A को 1000BASE-T गीगाबिट ईथरनेट के लिए डिज़ाइन किया गया है, जो ट्विस्टेड-पेयर कॉपर केबल जैसे Cat5e या Cat6 पर 1 Gbps डेटा ट्रांसमिशन का समर्थन करता है।
यह मानक डेटा केंद्रों, एंटरप्राइज़ नेटवर्क और औद्योगिक ईथरनेट उपकरणों में व्यापक रूप से उपयोग किया जाता है।
एक लैन ट्रांसफार्मर (ईथरनेट मैग्नेटिक्स) ईथरनेट इंटरफेस में कई महत्वपूर्ण कार्य करता है:
ये कार्य स्थिर और मानक-अनुरूप ईथरनेट संचार सुनिश्चित करने में मदद करते हैं।
हाँ। 7498111001A लैन ट्रांसफार्मर को गीगाबिट ईथरनेट PHY ट्रांसीवर के साथ काम करने के लिए डिज़ाइन किया गया है जो 1000BASE-T का समर्थन करते हैं। इसे ईथरनेट इंटरफ़ेस डिज़ाइन में एकीकृत किया जा सकता है जहाँ PHY और RJ45 कनेक्टर के बीच मैग्नेटिक्स की आवश्यकता होती है।
इंजीनियरों को इष्टतम संगतता सुनिश्चित करने के लिए प्रतिबाधा, टर्न अनुपात और लेआउट दिशानिर्देशों को सत्यापित करना चाहिए।
7498111001A WE-RJ45LAN ट्रांसफार्मर का आमतौर पर इसमें उपयोग किया जाता है:
इसका कॉम्पैक्ट डिज़ाइन इसे उच्च-घनत्व नेटवर्किंग हार्डवेयर के लिए उपयुक्त बनाता है।
एक लैन ट्रांसफार्मर सिग्नल की गुणवत्ता में सुधार करता है:
ये सुविधाएँ कॉपर केबल पर विश्वसनीय गीगाबिट ईथरनेट संचार बनाए रखने के लिए आवश्यक हैं।
