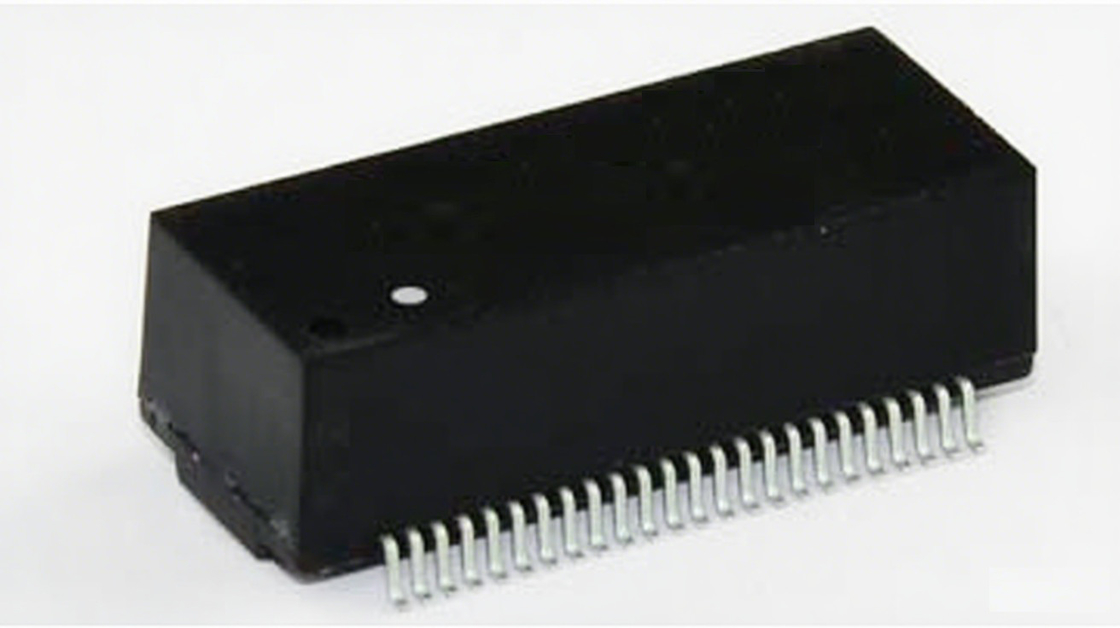

HST-48001S HST-48002S 1000बेस-टी ट्रांसफार्मर SMD 48Pins चुंबकत्व

उत्पाद विवरण

Place of Origin: GuangDong, China

ब्रांड नाम: LINK-PP

प्रमाणन: UL,RoHS,Reach,ISO

Model Number: HST-48002S

भुगतान और शिपिंग शर्तें

Minimum Order Quantity: 50/500/1000/60K

मूल्य: $1.1-$16

Packaging Details: Tray

Delivery Time: in Stock Ship Today

Payment Terms: TT,NET30/60/90 Days

Supply Ability: 180K/Month

सर्वोत्तम मूल्य प्राप्त करें
प्रमुखता देना:

HST-48001S

,

HST-48002S

,

48 पिन 1000 बेस-टी ट्रांसफार्मर

Part Number:
HST-48001S / HST-48002S
Series:
SMD 48Pins Magnetics Modules
Speed:
1000 Base-T
PoE:
Non-PoE
RoHS compliance:
Yes
Operating Temperature:
0 to 70℃
Part Number:
HST-48001S / HST-48002S
Series:
SMD 48Pins Magnetics Modules
Speed:
1000 Base-T
PoE:
Non-PoE
RoHS compliance:
Yes
Operating Temperature:
0 to 70℃
HST-48001S HST-48002S 1000बेस-टी ट्रांसफार्मर SMD 48Pins चुंबकत्व

विद्युत विनिर्देश @ 25℃ के 1000BASE-T मैग्नेटिक्स मॉड्यूल:



भाग संख्या HST - 48001S HST - 48002S
सम्मिलन हानि  1.0 dB अधिकतम 1.4 dB अधिकतम
वापसी हानि (@ 100Ω)1 - 30 मेगाहर्ट्ज -18 dB न्यूनतम -18 dB न्यूनतम
वापसी हानि (@ 100Ω) 40 मेगाहर्ट्ज -14.4 dB न्यूनतम -14.4 dB न्यूनतम
वापसी हानि (@ 100Ω) 50 मेगाहर्ट्ज -13.1 dB न्यूनतम -13.1 dB न्यूनतम
वापसी हानि (@ 100Ω) 60 - 80 मेगाहर्ट्ज -12 dB न्यूनतम -12 dB न्यूनतम
वापसी हानि (@ 100Ω) - 100 मेगाहर्ट्ज -10 dB न्यूनतम -10 dB न्यूनतम
DCMR 30 मेगाहर्ट्ज -43 dB न्यूनतम -43 dB न्यूनतम
DCMR 60 मेगाहर्ट्ज -37 dB न्यूनतम -37 dB न्यूनतम
DCMR 100 मेगाहर्ट्ज -33 dB न्यूनतम -33 dB न्यूनतम
क्रॉसस्टॉक 30 मेगाहर्ट्ज -45 dB न्यूनतम -45 dB न्यूनतम
क्रॉसस्टॉक 60 मेगाहर्ट्ज -40 dB न्यूनतम -35 dB न्यूनतम
क्रॉसस्टॉक  100 मेगाहर्ट्ज -35 dB न्यूनतम -30 dB न्यूनतम
हिपोट 1500Vrms न्यूनतम 1500Vrms न्यूनतम




SMD 48Pins​ ट्रांसफॉर्मर की मुख्य विशेषताएं:

● IEEE 802.3ab आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया।
● गैर-पीओई अनुप्रयोगों के लिए उपयुक्त।
● प्राथमिक अधिष्ठापन (Lp) 350uH न्यूनतम @ 100KHz, 0.1Vrms, DC 8mA।
● रिसाव अधिष्ठापन (LL) 0.5uH अधिकतम (100kHz, 0.1V पर)।
● संतुलन अधिष्ठापन (BL) 1.0uH अधिकतम (100kHz, 0.1V पर)
● 260 °C अधिकतम तापमान पर रिफ्लो सोल्डरिंग के लिए डिज़ाइन किया गया।
● ऑपरेटिंग तापमान 0℃ से +70'℃, 10%~90%RH।
● RoHS अनुपालन।




HST-48001S HST-48002S डेटाशीट-आयाम:

HST-48001S HST-48002S 1000बेस-टी ट्रांसफार्मर SMD 48Pins चुंबकत्व 0



HST-48001S डेटाशीट-योजनाबद्ध:



HST-48001S HST-48002S 1000बेस-टी ट्रांसफार्मर SMD 48Pins चुंबकत्व 1

HST-48002S डेटाशीट-योजनाबद्ध:

HST-48001S HST-48002S 1000बेस-टी ट्रांसफार्मर SMD 48Pins चुंबकत्व 2
