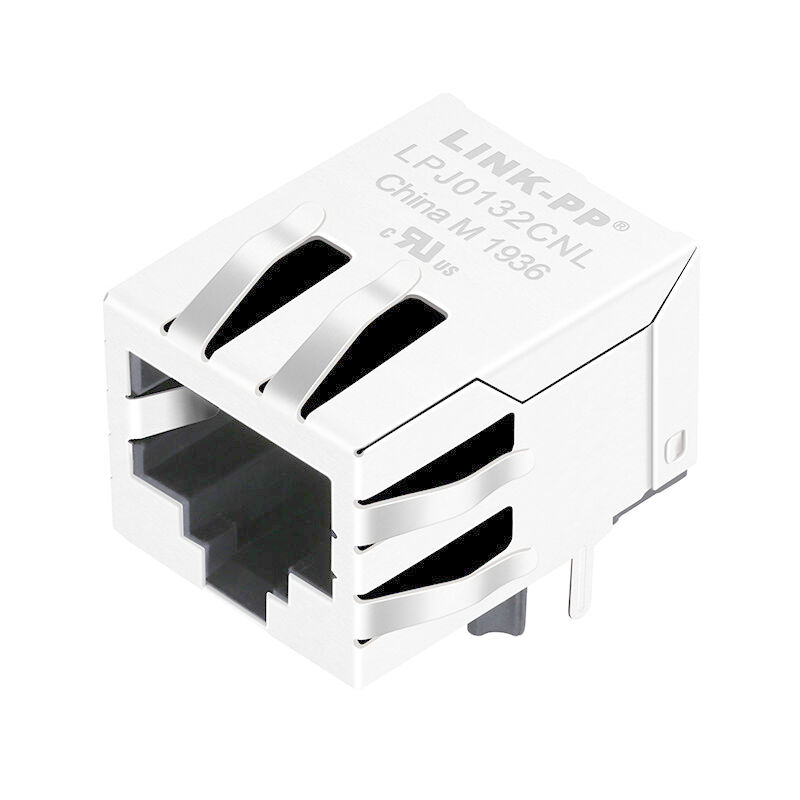

10/100 बेस-टी स्मार्ट होम एलपीजे 0132 सीएनएल के लिए एचएफजे 11-एस050RL चुंबकीय आरजे 45 जैक

HFJ11-S050RL चुंबकीय RJ45 जैक 10/100Base-T स्मार्ट होम LPJ0132CNL के लिए

जल्दी से विवरण

1.10/100 बेस-टी बिना LEDS के, EMI-फिंगर के साथ

2.1x1 टैब-डाउन आरजे45

3. छेद के माध्यम सेRJ45 मॉड्यूलर जैक

४.२१.३ मिमी लंबाईआरजे45 मैगजैक

5.HHFJ11-S050RLडिजाइनिंग मॉडल】== > एलपीजे०१३२सीएनएलमास प्रोडक्शन मॉडल】

विशेषतायें एवं फायदे

1. RoHS पीक वेव सोल्डर तापमान रेटिंग 260 डिग्री सेल्सियस
2. कैट 5 और 6 फास्ट ईथरनेट केबल या बेहतर यूटीपी के लिए उपयुक्त
3. आईईईई 802.3 विनिर्देश को पूरा करता है
4. 350µH न्यूनतम OCL 8mA बायस करंट के साथ
5. लागत-सचेत अनुप्रयोगों के लिए मैक्स ईएमआई दमन के लिए उच्च प्रदर्शन

विवरण:

10/100 बेस-TX RJ45 1x1 टैब-डाउन 8-पिन इंटीग्रेटेड मैग्नेटिक्स कनेक्टर, जिसे उच्च मात्रा में लागत-जागरूक उपभोक्ता अनुप्रयोगों जैसे: एडीएसएल मोडेम, केबल मोडेम, एसटीबी और वीडियो ऑन डिमांड का समर्थन करने के लिए डिज़ाइन किया गया है।

1. उत्पाद प्रकार की विशेषताएं:

1) उत्पाद प्रकार = कनेक्टर
2) जैक टाइप = RJ45
3) प्रोफाइल = मानक
4) पीसीबी माउंटिंग ओरिएंटेशन = साइड एंट्री (राइट एंगल) / टॉप एंट्री (वर्टिकल)

2. यांत्रिक अनुलग्नक:
1) जैक विन्यास = 1 x 1

3. विद्युत लक्षण:
१) परिरक्षित = हाँ

4. समाप्ति संबंधित विशेषताएं:
1) ईएमआई फिंगर - बॉटम = बिना
2) टर्मिनेशन मेथड = सोल्डर

5. शरीर संबंधी विशेषताएं:
1) पोर्ट कॉन्फ़िगरेशन = सिंगल/मल्टी
2) ईएमआई फिंगर्स-टॉप और साइड्स = साथ/बिना
3) लैच ओरिएंटेशन = स्टैंडर्ड - लैच डाउन
4) पीसीबी पूंछ की लंबाई

6. संपर्क संबंधित विशेषताएं:
१) प्रीलोडेड = हाँ
2) संपर्क समाप्ति प्रकार = होल/सतह माउंट के माध्यम से

7. आवास संबंधी विशेषताएं:
1) कनेक्टर स्टाइल = जैक

8. उद्योग मानक:
1) RoHS/ELV अनुपालन = RoHS अनुरूप, ELV अनुरूप
2) लीड फ्री सोल्डर प्रोसेस = वेव सोल्डर 240 डिग्री सेल्सियस तक सक्षम,

वेव सोल्डर 260 डिग्री सेल्सियस, वेव सोल्डर 265 डिग्री सेल्सियस तक सक्षम है
3) RoHS/ELV अनुपालन इतिहास = हमेशा RoHS अनुरूप था

9. पहचान अंकन:
१) लेफ्ट एलईडी कलर (पोजिशन #1) = ग्रीन - २५० ओम रेसिस्टर
2) दायां एलईडी रंग (स्थिति # 2) = हरा - 250 ओम रोकनेवाला

10. उपयोग के लिए शर्तें:
1) लागू होता है = मुद्रित सर्किट बोर्ड
2) पर्यावरण की स्थिति = कार्यालय / परिसर
3) ऑपरेटिंग तापमान (डिग्री सेल्सियस) = 0 - 70/-40 - +85

अनुप्रयोग:

नेटवर्किंग और संचार उपकरणों जैसे हब, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडम,कॉल सेंटर सॉल्यूशंस, कॉम्प्लेक्स सेट टॉप बॉक्स, वीओआइपी गेटवे सेटअप, बॉर्डर गेटवे प्रोटोकॉल, फास्ट ईथरनेट स्विच ...

प्रतिस्पर्धात्मक लाभ:

18 साल का उत्पादन अनुभव,

2600 कर्मचारी,

100% परीक्षण

लचीला वितरण समय

मुख्य ग्राहक:

Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale.......
