उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: 7490140123, 7490140124, 7490140125
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10के/25के
मूल्य: $0.06-$2.2
पैकेजिंग विवरण: T&R
प्रसव के समय: स्टॉक
भुगतान शर्तें: टीटी, NET30/60/90 दिन
आपूर्ति की क्षमता: 3KK/माह
आधार - सामग्री दर: |
10/100 बेस-टी |
बंदरगाहों: |
1 |
घुड़सवार शैली: |
श्रीमती |
अनुपात बदल जाता है: |
1:1 |
पीओई: |
गैर PoE |
अधिष्ठापन: |
350uH |
अलगाव वोल्टेज: |
1500V आरएमएस |
परिचालन तापमान: |
-40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस |
आधार - सामग्री दर: |
10/100 बेस-टी |
बंदरगाहों: |
1 |
घुड़सवार शैली: |
श्रीमती |
अनुपात बदल जाता है: |
1:1 |
पीओई: |
गैर PoE |
अधिष्ठापन: |
350uH |
अलगाव वोल्टेज: |
1500V आरएमएस |
परिचालन तापमान: |
-40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस |

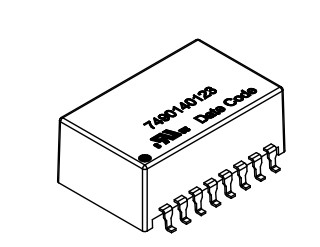

| भाग संख्या | 7490140123 | 7490140124 | 7490140125 |
| डेटा रट्टा | 10/100 बेस-टी | 10/100 बेस-टी | 10/100 बेस-टी |
| पिनों की संख्या | 16पिन | 12पिन | 24 पीआईएन |
| मोड़ अनुपात | 11 (±2%) | 11 (±2%) | 11 (±2%) |
| प्रेरण | 350 μH | 350 μH | 350 μH |
| अलगाव वोल्टेज | 1500 वी (आरएमएस, 1 मिनट) | 1500 वी (आरएमएस, 1 मिनट) | 1500 वी (आरएमएस, 1 मिनट) |
| सम्मिलन हानि | -1.4 डीबी अधिकतम (1100 मेगाहर्ट्ज) | -1.2 डीबी अधिकतम (1100 मेगाहर्ट्ज) | -1.4 डीबी अधिकतम (1100 मेगाहर्ट्ज) |
| रिटर्न हानि |
-14 डीबी मिन (130 मेगाहर्ट्ज), -9 डीबी मिन (3060 मेगाहर्ट्ज), -8 डीबी मिन (6080 मेगाहर्ट्ज), -7 डीबी मिनट (80-100 मेगाहर्ट्ज) |
-16 डीबी मिन (130 मेगाहर्ट्ज), -14 डीबी मिन (3060 मेगाहर्ट्ज), -9 डीबी मिन (6080 मेगाहर्ट्ज), -8 डीबी मिनट (80~100 मेगाहर्ट्ज) |
-14 डीबी मिन (130 मेगाहर्ट्ज), -9 डीबी मिन (3060 मेगाहर्ट्ज), -8 डीबी मिन (6080 मेगाहर्ट्ज), -7 डीबी मिनट (80-100 मेगाहर्ट्ज) |
| सामान्य मोड रिजेक्शन रेशियो (CMRR) |
-20 डीबी मिन (130 मेगाहर्ट्ज), -18 डीबी मिन (3060 मेगाहर्ट्ज), -15 डीबी मिनट (60-100 मेगाहर्ट्ज) |
|
-20 डीबी मिन (130 मेगाहर्ट्ज), -18 डीबी मिन (3060 मेगाहर्ट्ज), -15 डीबी मिनट (60-100 मेगाहर्ट्ज) |
| डिफरेंशियल से कॉमन मोड रिजेक्शन रेशियो (DCMR)) |
-30 डीबी मिन (130 मेगाहर्ट्ज), -25 डीबी मिन (3060 मेगाहर्ट्ज), -20 डीबी मिनट (60-100 मेगाहर्ट्ज) |
-35 डीबी मिन (130 मेगाहर्ट्ज), -32 डीबी मिन (3060 मेगाहर्ट्ज), -30 डीबी मिनट (60-100 मेगाहर्ट्ज) |
-30 डीबी मिन (130 मेगाहर्ट्ज), -25 डीबी मिन (3060 मेगाहर्ट्ज), -20 डीबी मिनट (60-100 मेगाहर्ट्ज) |
| क्रॉसस्टॉक (सीटी) |
-40 डीबी मिन (160 मेगाहर्ट्ज), -35 डीबी मिन (60-100 मेगाहर्ट्ज) |
-33 डीबी मिन (160 मेगाहर्ट्ज), -30 डीबी मिनट (60-100 मेगाहर्ट्ज) |
-40 डीबी मिन (160 मेगाहर्ट्ज), -35 डीबी मिन (60-100 मेगाहर्ट्ज) |
| माउंटिंग प्रकार | एसएमटी | एसएमटी | एसएमटी |
| परिचालन तापमान | -40°C से +85°C | -40°C से +85°C | -40°C से +85°C |
| डीसी प्रतिरोध (अधिकतम) | 500mΩ (100 kHz / 100 mV (पिन 9-16) | 1300mΩ(100 kHz / 100 mV (पिन 7-12) | 500mΩ(100 kHz / 100 mV (पिन 13-24) |
| आयाम (L×W×H) | 24.28 × 15.1 × 11.0 मिमी | 17.1 × 14.75 × 8.65 मिमी | 18.25 × 15.59 × 10.02 मिमी |
| रिक्ति दूरी | 2.5 मिमी | 2.5 मिमी | 2.5 मिमी |
| रेंगने की दूरी | 4 मिमी | 4 मिमी | 4 मिमी |
| बंदरगाह | 1 | 1 | 1 |
