उत्पाद विवरण
उत्पत्ति के प्लेस: चीनी
ब्रांड नाम: LINK-PP
प्रमाणन: RoHS & REACH Compliant
मॉडल संख्या: 74942302
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 10pcs
मूल्य: $0.7-$1.5
पैकेजिंग विवरण: टेप और रील
प्रसव के समय: 2 सप्ताह
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 6000000/माह
बंदरगाहों: |
2 बंदरगाह |
भाग संख्या: |
74942302 |
अलगाव वोल्टेज: |
4300VDC (1min, प्राथमिक से माध्यमिक) |
प्रचालन वोल्टेज: |
1000vdc तक |
अनुपात बदल जाता है: |
1:1 |
परिचालन तापमान: |
-40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस |
बंदरगाहों: |
2 बंदरगाह |
भाग संख्या: |
74942302 |
अलगाव वोल्टेज: |
4300VDC (1min, प्राथमिक से माध्यमिक) |
प्रचालन वोल्टेज: |
1000vdc तक |
अनुपात बदल जाता है: |
1:1 |
परिचालन तापमान: |
-40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस |
| श्रेणी | विनिर्देश |
|---|---|

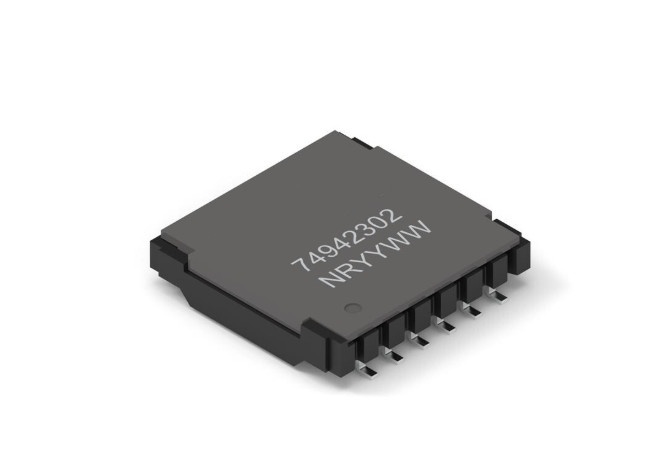

| भाग संख्या | 74942302 |
| श्रृंखला | वीई-बीएमएस |
| ट्रांसफार्मर प्रकार | बैटरी प्रबंधन प्रणालियों के लिए एसएमटी ट्रांसफार्मर |
| माउंटिंग प्रकार | सतह माउंट (SMT) |
| परिचालन तापमान | -40°C से +125°C |
| भंडारण की शर्तें | < 40°C; < 75% आरएच (मूल पैकेजिंग में) |
| नमी के प्रति संवेदनशीलता | एमएसएल 1 |
| प्रेरण क्षमता (एल) | 150 μH (मिनट) से 450 μH (अधिकतम) @ 100 kHz, 100 mV |
| रिसाव प्रेरण | 0.5 μH (अधिकतम) @ 100 kHz, 100 mV |
| सम्मिलन हानि (IL) | -0.25 डीबी (अधिकतम) @ 4 मेगाहर्ट्ज |
| रिटर्न हानि (आरएल) | -20 डीबी (मिनट) @ 4 मेगाहर्ट्ज, 100 ओएम |
| सीएमआरआर (110 मेगाहर्ट्ज) | -35 डीबी (मिनट) |
| सीएमआरआर (101000 मेगाहर्ट्ज) | -20 डीबी (मिनट) |
| कार्यरत वोल्टेज | 1000 वी डीसी |
| अलगाव वोल्टेज | 4300 वी डीसी (1 मिनट), 3100 वी एसी (1 मिनट) |
| रिक्त दूरी | 10 मिमी (मिनट) |
| रेंगने की दूरी | 10 मिमी (मिनट) |
| डीसी प्रतिरोध (ट्रांसफार्मर पक्ष) | 450 mΩ (अधिकतम) |
| डीसी प्रतिरोध (सीएमसी पक्ष) | 850 mΩ (अधिकतम) |
| आयाम (L × W × H) | 15.10 मिमी × 15.40 मिमी × 3.45 मिमी (±0.25 मिमी) |
| आधार सामग्री | DAP WH-9100, UL 94V-0, CTI 0 |
| कवर सामग्री | LCP E4008, UL 94V-0, CTI 3 |
| तार सामग्री | FIW-6 |
| प्रमाणपत्र | RoHS अनुरूप (2011/65/EU & 2015/863), REACH अनुरूप ((EC 1907/2006), AEC-Q200 ग्रेड 1 |
| आवेदन | बैटरी प्रबंधन प्रणाली (बीएमएस), ऊर्जा भंडारण प्रणाली, निर्बाध बिजली आपूर्ति (यूपीएस), ई-बाइक, ई-स्कूटर, औद्योगिक इंटरफ़ेस अलगाव |
| पैकेजिंग | टेप और रील |
करने में संकोच न करेंहमसे संपर्क करेंfया अधिक विस्तृत जानकारी।
