उत्पाद विवरण
उत्पत्ति के प्लेस: हुइझोउ, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: RoHS Compliant

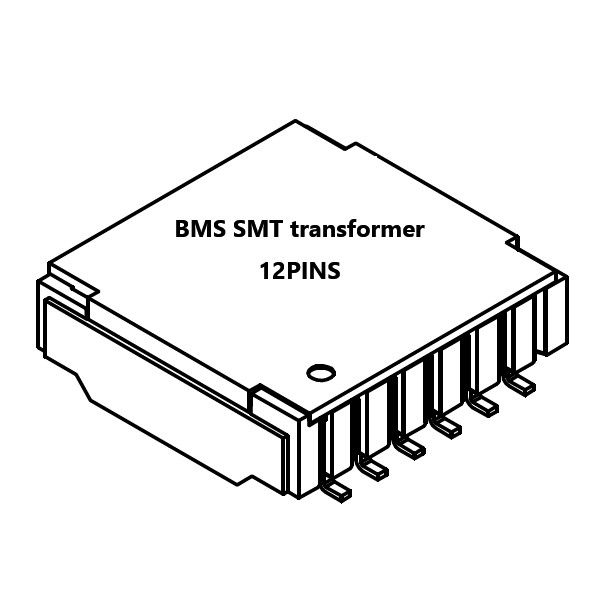

मॉडल संख्या: 74942300
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 100 पीसी
मूल्य: $0.9-$2.3
पैकेजिंग विवरण: टेप और रील
प्रसव के समय: 2-3 सप्ताह
भुगतान शर्तें: डी/ए, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 5KK/माह
बंदरगाहों की संख्या: |
2 |
पिंस: |
12 |
आकार: |
15,1x14.7x4.75 मिमी |
कार्यरत वोल्टेज: |
1000 वी डीसी |
प्रबलित अलगाव: |
4300V डीसी |
OEM/ODM: |
समर्थन |
अनुपात बदल जाता है: |
1 सीटी: 1 सीटी |
परिचालन तापमान: |
-40 तक +125 ° C तक |
बंदरगाहों की संख्या: |
2 |
पिंस: |
12 |
आकार: |
15,1x14.7x4.75 मिमी |
कार्यरत वोल्टेज: |
1000 वी डीसी |
प्रबलित अलगाव: |
4300V डीसी |
OEM/ODM: |
समर्थन |
अनुपात बदल जाता है: |
1 सीटी: 1 सीटी |
परिचालन तापमान: |
-40 तक +125 ° C तक |
| संपत्ति | परीक्षण की शर्तें | मूल्य | इकाई | सहिष्णुता |
|---|---|---|---|---|
| प्रेरण क्षमता (एल) | 100 kHz / 100 mV | 150-450 | μH | न्यूनतम अधिकतम। |
| सम्मिलन हानि (IL) | 4 मेगाहर्ट्ज | -0.25 | डीबी | अधिकतम. |
| रिटर्न हानि (आरएल) | 4 मेगाहर्ट्ज़ @ 100 Ω | -20 | डीबी | मिन. |
| सामान्य मोड रिजेक्शन रेशियो (CMRR1) | 1-10 मेगाहर्ट्ज़ | -35 | डीबी | मिन. |
| सामान्य मोड रिजेक्शन रेशियो (CMRR1) | १०-१००० मेगाहर्ट्ज | -20 | डीबी | मिन. |
| कार्यरत वोल्टेज | - | 1000 | V (DC) | - |
| इन्सुलेशन परीक्षण वोल्टेज (DC) | , 1 मिनट | 4300 | V (DC) | मिन. |
| इन्सुलेशन परीक्षण वोल्टेज (AC) | , 1 मिनट | 3100 | वी (एसी) | मिन. |
| रिसाव प्रेरण () | 100 kHz / 100 mV | 0.5 | μH | अधिकतम. |
| इन्सुलेशन प्रतिरोध () | - | 400 | MΩ | मिन. |
| खाली दूरी () | - | 10 | मिमी | मिन. |
| रेंगने की दूरी () | - | 10 | मिमी | मिन. |
| डीसी प्रतिरोध 1 (ट्रांसफार्मर पक्ष) | 450 | mΩ | अधिकतम. | |
| डीसी प्रतिरोध 2 (सीएमसी पक्ष) | 850 | mΩ | अधिकतम. |
मुख्य नोट्स:
प्रेरण सीमा न्यूनतम (150 μH) और अधिकतम (450 μH) मानों का प्रतिनिधित्व करती है
सभी इन्सुलेशन परीक्षण वोल्टेज न्यूनतम आवश्यक मान हैं
प्रतिरोध मान ट्रांसफार्मर पक्ष (450 mΩ अधिकतम) और सामान्य मोड चोक पक्ष (850 mΩ अधिकतम) के बीच भिन्न होते हैं
