उत्पाद विवरण
उत्पत्ति के प्लेस: चीनी
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ISO,ROHS,REACH
मॉडल संख्या: 74941503
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 10pcs
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: टेप और रील
प्रसव के समय: 2 सप्ताह
भुगतान शर्तें: टीटी, नेट30/60/90 दिन, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 500 हजार/महीना
दर्जा: |
सक्रिय |
भाग संख्या: |
74941503 |
प्रबलित अलगाव वोल्टेज: |
4500V एसी |
बंदरगाहों: |
1 |
परिचालन तापमान: |
-40 डिग्री सेल्सियस से +125 डिग्री सेल्सियस तक |
पर्वत: |
श्रीमती |
दर्जा: |
सक्रिय |
भाग संख्या: |
74941503 |
प्रबलित अलगाव वोल्टेज: |
4500V एसी |
बंदरगाहों: |
1 |
परिचालन तापमान: |
-40 डिग्री सेल्सियस से +125 डिग्री सेल्सियस तक |
पर्वत: |
श्रीमती |

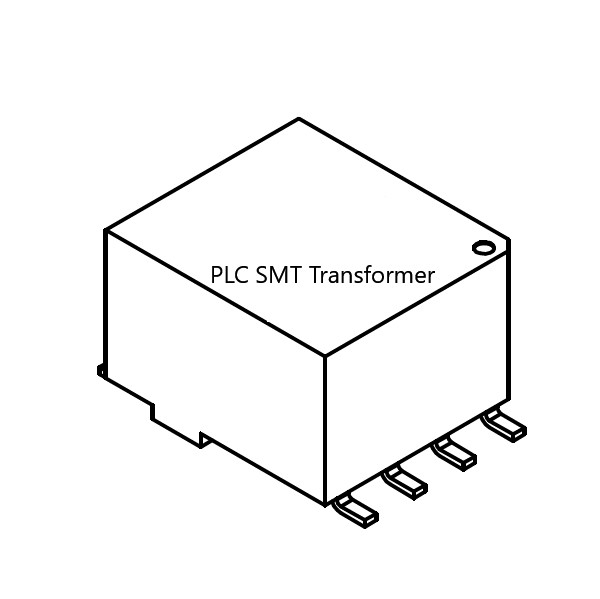

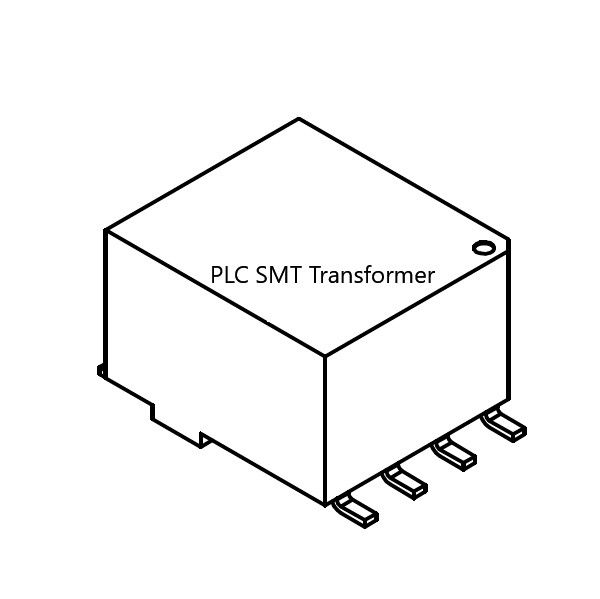

●उत्पाद का प्रकार: ईथरनेट/पावर लाइन संचार के लिए ईथरनेट ट्रांसफार्मर
● मोड़ अनुपात:1:4:3(± 3% सहिष्णुता)
● घुड़सवार:सतह-माउंट (एसएमटी)
● परिचालन तापमान:-40°C से +125°C(औद्योगिक/ऑटोमोटिव ग्रेड)
● उच्च अलगाव:4500 वीएसी(1 मिनट, प्राथमिक से माध्यमिक)
● पैकेज:8-पिन एसएमटीकॉम्पैक्ट डिजाइन
● अनुपालन: RoHS और REACH के अनुरूप
| संपत्ति | परीक्षण की शर्तें | मूल्य | इकाई | सहिष्णुता |
|---|---|---|---|---|
| प्रेरण क्षमता (एल) | 2 मेगाहर्ट्ज़/100 एमवी (पिन 1-4) | 20 | μH | मिन. |
| रिसाव अनुनाद (एल) | 2 मेगाहर्ट्ज़/100 एमवी | 0.05 | μH | अधिकतम. |
| मोड़ अनुपात (n) | N3:N1:N2 | 1:4:3 | - | ± 3% |
| इन्सुलेशन परीक्षण वोल्टेज (Vt) | एक मिनट. | 4500 | वी (एसी) | मिन. |
| इन्सुलेशन प्रतिरोध (Rso) | - | 10 | MΩ | मिन. |
| डीसी प्रतिरोध 1 (आर ₹ 1) | पिन 2-3 (छोटा पिन 5-8) | 85 | mΩ | अधिकतम. |
| डीसी प्रतिरोध 2 (R ̇ 2) | पिन 1-4 | 20 | mΩ | अधिकतम. |
| डीसी प्रतिरोध 3 (आर ₹ 3) | पिन 5-8 | 70 | mΩ | अधिकतम. |
नोट्स:
1प्रतिरोध माप के लिए पिन कनेक्शन महत्वपूर्ण हैं
2. घुमाव अनुपात सहिष्णुता ± 3% है
| पैरामीटर | विनिर्देश |
|---|---|
| परिचालन तापमान | -40°C से +125°C |
| भंडारण की शर्तें | <40°C; <75% आरएच (मूल पैकेजिंग में) |
| नमी के प्रति संवेदनशीलता स्तर (MSL) | 1 |
| परीक्षण की शर्तें | +20°C, 33% आरएच (जब तक निर्दिष्ट न हो) |
| मानक | अनुपालन की स्थिति |
|---|---|
| RoHS अनुमोदन | अनुपालन [2011/65/EU और 2015/863] |
| REACH अनुमोदन | अनुपालन या घोषित [(EC) 1907/2006] |
