उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: RoHS Compliant
मॉडल संख्या: 74941300
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 पीसी
मूल्य: $0.7-$1.3
पैकेजिंग विवरण: टेप रील
प्रसव के समय: स्टॉक शिप में आज
भुगतान शर्तें: L/C,D/A,D/P,वेस्टर्न यूनियन
आपूर्ति की क्षमता: 5KK/माह
स्थिति: |
सक्रिय |
बंदरगाहों की संख्या: |
1 |
इन्सुलेशन परीक्षण वोल्टेज: |
4300V डीसी |
कार्यशील वोल्टेज: |
1000 वी डीसी |
क्रीपेज दूरी: |
6 मिमी |
लंबाई: |
7.6 मिमी |
चौड़ाई: |
9.5 मिमी |
ऊंचाई: |
5.5 मिमी |
स्थिति: |
सक्रिय |
बंदरगाहों की संख्या: |
1 |
इन्सुलेशन परीक्षण वोल्टेज: |
4300V डीसी |
कार्यशील वोल्टेज: |
1000 वी डीसी |
क्रीपेज दूरी: |
6 मिमी |
लंबाई: |
7.6 मिमी |
चौड़ाई: |
9.5 मिमी |
ऊंचाई: |
5.5 मिमी |

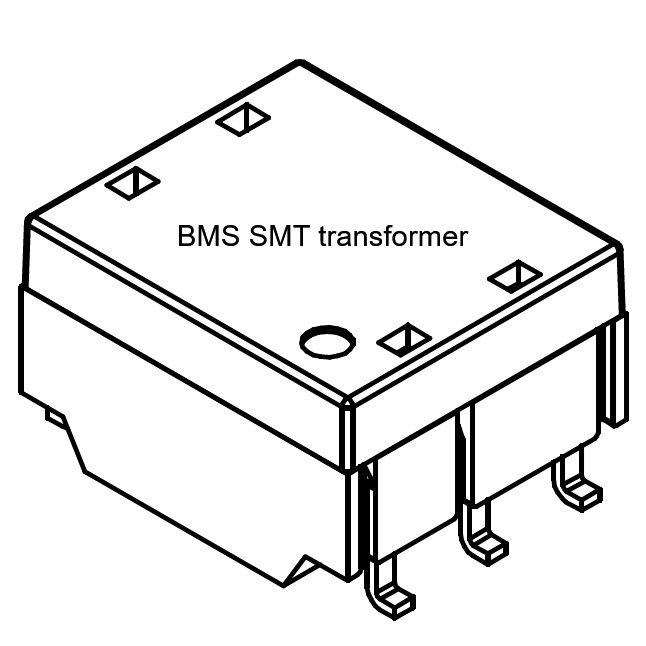

द74941300 WE-BMS SMT ट्रांसफार्मरएक उच्च प्रदर्शन, ऑटोमोटिव ग्रेड सिग्नल ट्रांसफार्मर विशेष रूप से के लिए बनाया गया हैबैटरी प्रबंधन प्रणाली (बीएमएस)और ऊर्जा भंडारण बुनियादी ढांचे. एक 1CT: 1CT बारी अनुपात, 6-पिन सतह माउंट डिजाइन और एक उत्कृष्ट गैल्वानिक अलगाव बाधा की विशेषता,इस घटक सुरक्षित बनाए रखने में एक महत्वपूर्ण तत्व के रूप में कार्य करता है, विश्वसनीय और शोर मुक्त डेटा संचार डेज़ी-चेन आर्किटेक्चर के साथ।
विशेषज्ञों को नियोजित करकेFIW-6 पूरी तरह से अछूता तार प्रौद्योगिकी, 74941300 घटक पदचिह्न का विस्तार किए बिना उच्च वोल्टेज क्षणिक शमन की गारंटी देता है,इसे टियर-1 ऑटोमोटिव डिजाइनरों और औद्योगिक बिजली डेवलपर्स के लिए इष्टतम विद्युत चुम्बकीय संगतता (ईएमसी) और बैटरी सुरक्षा की तलाश में प्रमुख विकल्प बना रहा है.
| उत्पाद श्रृंखला |
बैटरी प्रबंधन प्रणालियों के लिए WE-BMS ट्रांसफार्मर |
|---|---|
| समाप्ति शैली |
एसएमडी/एसएमटी |
| माउंटिंग प्रकार | सतह माउंट |
| प्रेरण | अधिकतम 450 μH. 150 μH मिनट. |
| चैनलों की संख्या | 1 चैनल |
| मोड़ अनुपात - प्राथमिक: माध्यमिक | 1:1 |
| पिन | 6 पिन |
| बंदरगाहों की संख्या | 1 पोर्ट |
| ऑपरेटिंग तापमान | -40 से +125 °C तक |
| भंडारण की शर्तें | < 40 °C; < 75 % आरएच(मूल पैकेजिंग में) |
| नमी के प्रति संवेदनशीलता स्तर (MSL) | 1 |
| आधार सामग्री | DAP WH-9100 94V-0 CTI 0 |
| कवर सामग्री | LCP E4008 94V-0 CTI 3 |
| तार सामग्री | FIW-6 |
| सेवा | OEM&ODM |
द74941300 WE-BMS SMT ट्रांसफार्मरनिर्दोष संकेत पृथक्करण की मांग करने वाले प्रमुख क्षेत्रों में विश्व स्तर पर तैनात किया जाता हैः
यदि आपकी प्राथमिकता एक ट्रांसफार्मर है कि संतुलन हैकॉम्पैक्ट एसएमटी संयोजन,उच्च अलगाव वोल्टेज, औरऑटोमोटिव-ग्रेड योग्यता, 74941300 आप एक बहुत ही व्यावहारिक प्रारंभिक बिंदु देता है. इसके प्रकाशित विद्युत सीमाओं और यांत्रिक ड्राइंग यह आसानी से आत्मविश्वास के साथ डिजाइन करने के लिए, विशेष रूप से अंतरिक्ष संवेदनशील बीएमएस लेआउट में.
आपके सोर्सिंग, ब्रांडिंग और परियोजना आवश्यकताओं से मेल खाने में मदद करने के लिए OEM और ODM समर्थन उपलब्ध है।
यह बैटरी प्रबंधन प्रणाली अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां अलग-थलग सिग्नल ट्रांसफर, कॉम्पैक्ट एसएमटी माउंटिंग और उच्च इन्सुलेशन प्रदर्शन महत्वपूर्ण हैं।
हाँ. डेटाशीट सूचीबद्ध करता है4300 वी डीसीइन्सुलेशन परीक्षण वोल्टेज,3100 V ACइन्सुलेशन परीक्षण वोल्टेज, और1000 वी डीसीकामकाजी वोल्टेज
ऑपरेटिंग तापमान सीमा है-40 °C से +125 °C.
हाँ. उत्पाद एक के रूप में दिखाया गया हैWE-BMS SMT ट्रांसफार्मरके साथसतह-माउंटनिर्माण।
हाँ. डेटाशीट सूचीबद्ध करता हैएमएसएल 1, जो मानक विनिर्माण और भंडारण कार्यप्रवाहों के लिए अनुकूल है।
