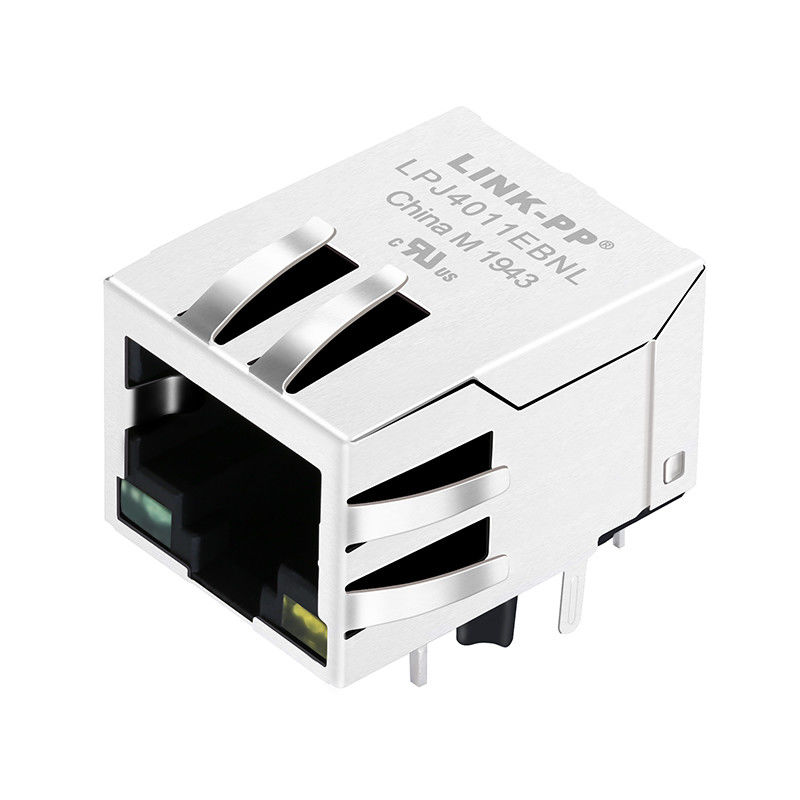

HR913129C एकीकृत चुंबक के साथ एकल पोर्ट RJ45 कनेक्टर

उत्पाद विवरण

उत्पत्ति के प्लेस: गुआंग्डोंग, चीन

ब्रांड नाम: LINK-PP

प्रमाणन: RoHS,FCC

मॉडल संख्या: HR913129C (LPJ4011EBNNL)

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा: 10pcs

मूल्य: $0.5-$0.9

पैकेजिंग विवरण: ब्लिस्टर पैक

प्रसव के समय: स्टॉक

भुगतान शर्तें: टीटी, NET30/60/90 दिन

आपूर्ति की क्षमता: 6000000/माह

सर्वोत्तम मूल्य प्राप्त करें
प्रमुखता देना:

इंटीग्रेटेड मैग्नेटिक्स RJ45

,

HR913129C

,

चुंबकीय RJ45 कनेक्टर

Series:
8P8C RJ45 Connector
बंदरगाहों की संख्या:
सिंगल पोर्ट
Latch:
Tab-UP
आकर्षणविद्या:
साथ
LED:
Left Green,Right Yellow
RoHS Compliant:
Yes
Series:
8P8C RJ45 Connector
बंदरगाहों की संख्या:
सिंगल पोर्ट
Latch:
Tab-UP
आकर्षणविद्या:
साथ
LED:
Left Green,Right Yellow
RoHS Compliant:
Yes
HR913129C एकीकृत चुंबक के साथ एकल पोर्ट RJ45 कनेक्टर



HR913129C चुंबकीय RJ45 कनेक्टर विनिर्देश:



पद

आरजे45 कनेक्टर

सामग्री विनिर्देश
आवास पीए66 जीएफ ब्लैक UL94V0
ढाल 30 यू" निकेल 0.20 मिमी मोटाई पीतल
सम्मिलित करें

पीए66 जीएफ ब्लैक UL94V0

फॉस्फर कांस्य 0.35 मिमी मोटाई

चढ़ाना क्षेत्रः 50 यूनीट निकेल से अधिक 30 यूनीट सोना

सोल्डरी क्षेत्रः 100 यूनीट टिन 50 यूनीट निकेल

यांत्रिक प्रदर्शन
संभोग बल अधिकतम 5 पाउंड
विच्छेदन बल अधिकतम 5 पाउंड
जैक को प्लग करें प्रतिधारण बल 20 पाउंड न्यूनतम
परिचालन जीवन 750 चक्र न्यूनतम
संचालन और भंडारण तापमान
परिचालन तापमान सीमा 0°C ~ +70°C
भंडारण तापमान सीमा -40°C ~ +85°C

HR913129C 1x1 पोर्ट टैब-अप RJ45 कनेक्टर की विशेषताएंः



1पर्यावरण और सुरक्षा प्रमाणन

  • RoHS अनुपालन: सीसा मुक्त (Pb मुक्त) डिजाइन, पर्यावरण आवश्यकताओं को पूरा करता है।
  • यूएल प्रमाणनः यूएल मान्यता प्राप्त घटक (फाइल नंबर E330599) सुरक्षा सुनिश्चित करता है।



2उच्च-प्रदर्शन विद्युत विशेषताएं

आईईईई 802.3 मानक संगतः

  • कम से कम 350μH OCL (ओपन सर्किट इंडक्टेंस) 8mA DC पूर्वाग्रह परिस्थितियों में।
  • 2250V DC अलगाव वोल्टेज (IEEE 802.3 आवश्यकता) के अनुरूप है।
  • उत्कृष्ट ईएमआई दमन: विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए अनुकूलित डिजाइन।
  • कम क्रॉसस्टॉक और रिटर्न लॉसः सिग्नल अखंडता सुनिश्चित करता है।

3. डिजाइन अनुकूलन और विश्वसनीयता

  • पीसीबी स्थान की बचत: एकीकृत चुंबकीय घटक (ट्रांसफार्मर/चोक) लेआउट को सरल बनाते हैं।
  • बाह्य चुंबकीय घटकों में कमी: कम बीओएम लागत, बेहतर उपज।
  • उच्च विश्वसनीयताः सुव्यवस्थित डिजाइन विफलता बिंदुओं को कम करता है, औद्योगिक-ग्रेड अनुप्रयोगों के लिए उपयुक्त है।

4विशिष्ट अनुप्रयोग

  • ईथरनेट उपकरण (जैसे स्विच, राउटर, औद्योगिक संचार मॉड्यूल) ।
  • उच्च अलगाव वोल्टेज और ईएमआई की आवश्यकता वाले एम्बेडेड सिस्टम

विद्युत विनिर्देश (२५°C)

पैरामीटर स्थिति मिन अधिकतम इकाई
घुमाव अनुपात TX=ICT:ICT, RX=ICT:ICT ± 2% - -
प्रेरण क्षमता (OCL) @100kHz, 0.1V, 8mA DC Bias 350 - μH
सम्मिलन हानि 10.065MHz - - एक.0 डीबी
रिटर्न हानि 1 ¢10MHz -20 - डीबी
  10°30MHz -16 - डीबी
  3060MHz -12 - डीबी
  60 ̊100MHz -10 - डीबी
क्रॉस टॉक 1 ¢ 30MHz -40 - डीबी
  3060MHz -35 - डीबी
  60 ̊100MHz -30 - डीबी
सामान्य मोड अस्वीकृति 1 ¢50MHz -30 - डीबी
  50-150MHz -20 - डीबी
हाइपोट परीक्षण - 1500 - वीआरएम
परिचालन तापमान - -40 +85 °C
