उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ISO,ROHS,REACH
मॉडल संख्या: 2301997-7
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 40 पीसीएस
मूल्य: $1.2 - $6.86
पैकेजिंग विवरण: ट्रे
प्रसव के समय: 1-2 सप्ताह
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन, नेट30/60/90 दिन,
आपूर्ति की क्षमता: 5KK/माह
प्रकार: |
आरजे45 चुंबकीय जैक |
लिंग: |
जैक (महिला) |
विन्यास: |
2x1 |
प्रत्येक बंदरगाह पर पदों/संपर्कों की संख्या: |
8P8C |
परिरक्षण: |
परिरक्षित |
प्रदर्शन श्रेणी: |
बिल्ली 5ई |
न्यूनतम ऑपरेटिंग तापमान: |
- 40 ℃ |
अधिकतम ऑपरेटिंग तापमान: |
+ 85 ℃ |
ज्वलनशीलता रेटिंग: |
उल 94 वी-0 |
संभोग चक्र: |
750 चक्र |
एलईडी रंग: |
हरा पीला |
टैब दिशा: |
उतार व चढ़ाव |
प्रकार: |
आरजे45 चुंबकीय जैक |
लिंग: |
जैक (महिला) |
विन्यास: |
2x1 |
प्रत्येक बंदरगाह पर पदों/संपर्कों की संख्या: |
8P8C |
परिरक्षण: |
परिरक्षित |
प्रदर्शन श्रेणी: |
बिल्ली 5ई |
न्यूनतम ऑपरेटिंग तापमान: |
- 40 ℃ |
अधिकतम ऑपरेटिंग तापमान: |
+ 85 ℃ |
ज्वलनशीलता रेटिंग: |
उल 94 वी-0 |
संभोग चक्र: |
750 चक्र |
एलईडी रंग: |
हरा पीला |
टैब दिशा: |
उतार व चढ़ाव |

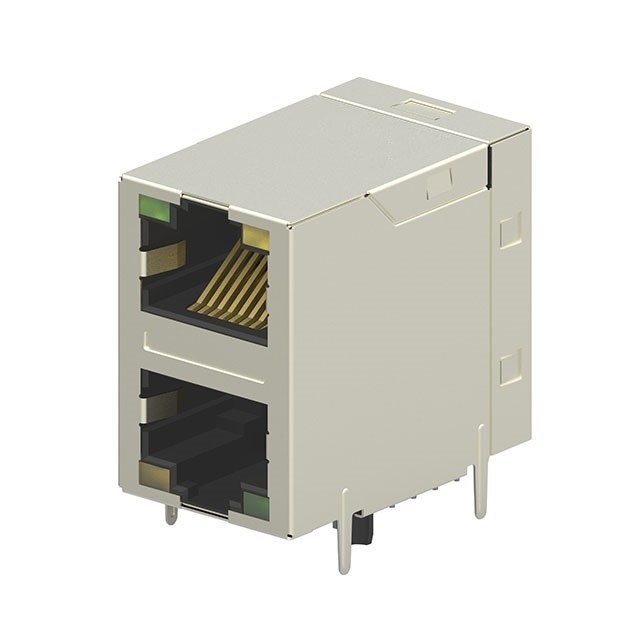

2301997-7 आरजे45 उच्च गुणवत्ता वाली सामग्रियों का उपयोग करके चुंबकत्व के साथ। आवास और सम्मिलन एलसीपी (तरल क्रिस्टल पॉलिमर) से बने होते हैं जो लौ प्रतिरोध के लिए यूएल 94 वी -0 रेटेड होते हैं।ढाल जंग प्रतिरोध के लिए निकेल लेपित पीतल हैसंपर्क सामग्री एक तांबा मिश्र धातु है, जिसमें संपर्क क्षेत्र में 1.27 μm (50 μin) निकेल पर चुनिंदा स्वर्ण चढ़ाना (न्यूनतम 0.76 μm या 30 μin) है।सोल्डर पिनों को निकल के ऊपर टिन के साथ लेपित किया जाता हैइसके अलावा, कनेक्टर 260 डिग्री सेल्सियस के रिफ्लो तापमान का सामना करने में सक्षम है।
चुंबक के साथ एक आरजे45 कनेक्टर एक आरजे45 कनेक्टर है जिसमें अंतर्निहित चुंबकीय घटक होते हैं, जैसे कि ट्रांसफार्मर और गोंद। ये चुंबकीय घटक विद्युत अलगाव, सिग्नल अखंडता,और ईथरनेट नेटवर्क में शोर में कमीआरजे45 कनेक्टर में सीधे चुंबक को एकीकृत करने से पीसीबी पर अलग-अलग ट्रांसफार्मर की आवश्यकता समाप्त हो जाती है, जिससे स्थान की बचत होती है और असेंबली प्रक्रिया सरल होती है।इस कनेक्टर प्रकार का उपयोग आमतौर पर ईथरनेट अनुप्रयोगों में सिग्नल अलगाव और प्रतिबाधा मिलान जैसी सुविधाओं का समर्थन करने के लिए किया जाता है.
| टर्न रेशियो @100kHz | (P1~P2):(J1~J2) = 1:1±2% (P3~P4):(J3~J6) = 1:1±2% (P5~P6):(J4~J5) = 1:1±2% (P7~P8):(J7~J8) = 1:1±2% |
| प्राथमिक प्रेरण | 350μH MIN @100kHz,0.1V 8mA DC BIAS |
| डीसी प्रतिरोध | 1.2 OHMS MAX |
| सम्मिलन हानि | 1-100MHz: -1.0dB अधिकतम 100-125MHz: -1.2dB अधिकतम |
| वापसी हानि | 1-40MHz: -16dB MIN. 40-100MHz: -10dB+20log ((f/80MHz) MIN. |
| क्रॉस टॉक | 1-100MHz: -30dB MIN. |
| सामान्य से सामान्य मोड की चेतावनी | 1-100MHz -30dB MIN. |
| अलगाव: PHY साइड टू लाइन साइड | 2250 वीडीसी |
