उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: H5007NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.3-$1.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: 3 दिनों के भीतर जहाज
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 5KK/माह
बढ़ते: |
श्रीमती |
आधार - सामग्री दर: |
1000base-t |
चैनल/पोर्ट की संख्या: |
अकेला |
पीओई: |
गैर PoE |
बारी अनुपात: |
1:1 |
अलगाव वोल्टेज: |
1500 वीआरएमएस मिनट |
लंबाई: |
17.53 मिमी |
चौड़ाई: |
16 मिमी |
ऊंचाई: |
5.72 मिमी |
आवेदन: |
गीगाबिट ईथरनेट PHY इंटरफेस |
भाग संख्या: |
एच5007एनएल |
तापमान की रेंज: |
0 ° C से +70 ° C |
बढ़ते: |
श्रीमती |
आधार - सामग्री दर: |
1000base-t |
चैनल/पोर्ट की संख्या: |
अकेला |
पीओई: |
गैर PoE |
बारी अनुपात: |
1:1 |
अलगाव वोल्टेज: |
1500 वीआरएमएस मिनट |
लंबाई: |
17.53 मिमी |
चौड़ाई: |
16 मिमी |
ऊंचाई: |
5.72 मिमी |
आवेदन: |
गीगाबिट ईथरनेट PHY इंटरफेस |
भाग संख्या: |
एच5007एनएल |
तापमान की रेंज: |
0 ° C से +70 ° C |

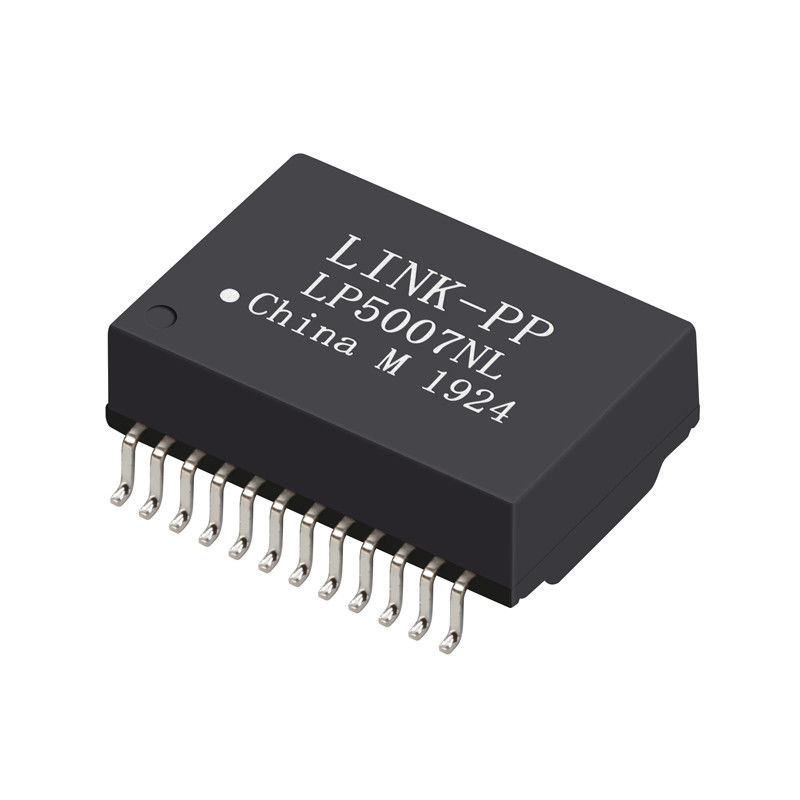

H5007NL एक उच्च प्रदर्शन 1000BASE-T ईथरनेट चुंबकीय मॉड्यूल है जिसमें 1CT:1CT टर्न अनुपात, 1500Vrms अलगाव, कम सम्मिलन हानि और उत्कृष्ट ईएमआई दमन है।स्विच में गीगाबिट ईथरनेट PHY इंटरफेस के लिए डिज़ाइन किया गया, राउटर और औद्योगिक नेटवर्क उपकरण।
दH5007NLहैएकल-पोर्ट एसएमटी ईथरनेट चुंबकीय मॉड्यूलके लिए डिज़ाइन किया गया1000BASE-T गीगाबिट लैन अनुप्रयोग.1CT:1CT घुमाव अनुपात, 1500Vrms अलगाव वोल्टेज, अति-कम सम्मिलन हानि और उत्कृष्ट सामान्य मोड शोर अस्वीकृति, यह सुनिश्चित करता हैस्थिर, उच्च गति ईथरनेट संकेत अखंडतास्विच, राउटर, आईपी कैमरा, औद्योगिक नियंत्रक और दूरसंचार उपकरण के लिए।
यह मॉड्यूल पूरी तरह सेIEEE 802.3 विनिर्देशऔर के लिए अनुकूलित हैउच्च घनत्व वाले पीसीबी लेआउट और स्वचालित रिफ्लो सोल्डरिंग असेंबली.
| पैरामीटर | विनिर्देश |
|---|---|
| भाग संख्या | H5007NL |
| विवरण | एकल-पोर्ट 1000BASE-T ईथरनेट मैग्नेटिक्स मॉड्यूल |
| डेटा दर | 1000BASE-T (1 Gbps) |
| मोड़ अनुपात | 1CT: 1CT |
| अलगाव वोल्टेज | 1500 Vrms min |
| घुड़सवार शैली | सतह माउंट (एसएमडी / एसएमटी) |
| तापमान सीमा | 0°C से +70°C |
| RoHS | हाँ |
| रिफ्लो रेटिंग | 245°C का शिखर |
| पैरामीटर | विनिर्देश |
|---|---|
| ओसीएल | ≥ 350 μH @100 kHz, 100 mV, 8 mADC पूर्वाग्रह |
| सम्मिलन हानि | 1 ¢ 65 मेगाहर्ट्ज: ≤ -1.0 डीबी 65-100 मेगाहर्ट्ज: ≤ -1.1 डीबी 100-125 मेगाहर्ट्ज़: ≤ -1.5 डीबी |
| रिटर्न हानि | 1 ̊30 मेगाहर्ट्ज़ः ≥ -18 डीबी 40 मेगाहर्ट्ज़ः ≥ -18 डीबी 50 मेगाहर्ट्ज़ः ≥ -16 डीबी 60~80 मेगाहर्ट्ज़ः ≥ -12 डीबी 100 मेगाहर्ट्ज़ः ≥ -10 डीबी |
| क्रॉसस्टॉक | 30 मेगाहर्ट्ज़ः ≥ -45 डीबी 60 मेगाहर्ट्ज़ः ≥ -40 डीबी 100 मेगाहर्ट्ज़ः ≥ -35 डीबी |
| डीसीएमआर | 30 मेगाहर्ट्ज़ः ≥ -43 डीबी 60 मेगाहर्ट्ज़ः ≥ -37 डीबी 100 मेगाहर्ट्ज़ः ≥ -33 डीबी |
| अलगाव | ≥ 1500 Vrms |
नोट्सः
डिजाइन चुनौतीः
गीगाबिट ईथरनेट संचरण अति संवेदनशील हैसम्मिलन हानि, वापसी हानि, क्रॉसस्टॉक और सामान्य मोड शोर, जो सीधे प्रभावित करते हैंबीईआर, जिटटर और लिंक स्थिरता.
इंजीनियरिंग समाधानः
H5007NL एकीकृत करता हैपरिशुद्धता से मेल खाने वाले ट्रांसफार्मर घुमाव और अनुकूलित चुंबकीय कोर सामग्री, वितरित करनाः
यह गारंटी देता हैस्वच्छ आंख आरेख, कम बीईआर और मजबूत लिंक प्रदर्शनउच्च गति गीगाबिट ईथरनेट डिजाइन में।
डिजाइन चुनौतीः
अलग ट्रांसफार्मर और चोक समाधान में काफी वृद्धिघटक संख्या, रूटिंग जटिलता, ईएमआई जोखिम और असेंबली लागत.
इंजीनियरिंग समाधानः
H5007NL एकीकृत करता हैएक कॉम्पैक्ट एसएमटी मॉड्यूल में सभी आवश्यक गीगाबिट चुंबक, जो निम्नलिखित की अनुमति देता हैः
डिजाइन चुनौतीः
औद्योगिक और दूरसंचार वातावरणमजबूत ईएमआई और सामान्य मोड शोर, जिससेपैकेट हानि, लिंक अस्थिरता और अनुपालन विफलताएं.
इंजीनियरिंग समाधानः
के साथउच्च डीसीएमआर प्रदर्शन (-43 डीबी @ 30 मेगाहर्ट्ज तक)और अनुकूलित चुंबकीय संरचना, H5007NL प्रदान करता हैउत्कृष्ट ईएमआई दमन, निम्नलिखित का समर्थन करता हैः
डिजाइन चुनौतीः
उच्च घनत्व वाले एसएमटी उत्पादन के लिएउच्च थर्मल मजबूती के साथ रिफ्लो संगत घटक.
इंजीनियरिंग समाधानः
H5007NL हैपूरी तरह से एसएमटी संगत, समर्थनRoHS पीक रिफ्लो तापमान 245°C, आदर्श के लिएस्वचालित पिक-एंड-प्लेस और रिफ्लो सोल्डरिंग उत्पादन लाइनें.
दH5007NL 1000BASE-T ईथरनेट मैग्नेटिक्स मॉड्यूलडिलीवरवाहक-ग्रेड सिग्नल अखंडता, मजबूत ईएमआई दमन और कॉम्पैक्ट एसएमटी एकीकरण, जिससे यह एकउच्च विश्वसनीयता, कम बीओएम लागत और स्केलेबल विनिर्माण की आवश्यकता वाले गीगाबिट ईथरनेट डिजाइनों के लिए सही विकल्प.
खोज रहे हैंपिन संगत विकल्प, लागत अनुकूलित प्रतिस्थापन, या अनुकूलित चुंबक समाधान? पेशेवर सहायता प्राप्त करेंसेहमारी इंजीनियरिंग टीम.
