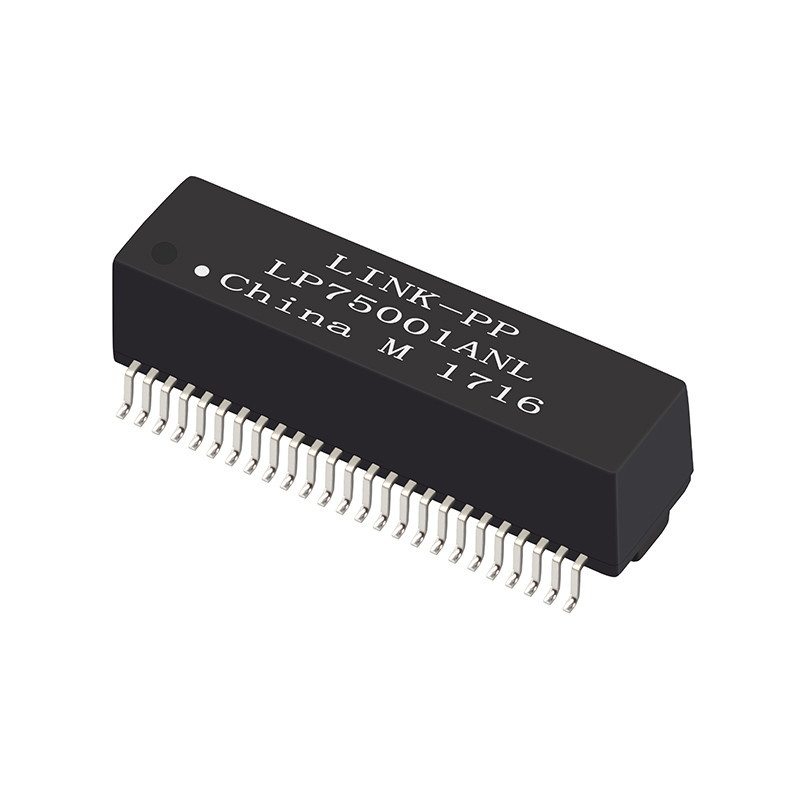

2.5G BASE-T डुअल पोर्ट ईथरनेट ट्रांसफार्मर मॉड्यूल LP75001ANL

LP75001ANL ट्रांसफार्मर मॉड्यूल अवलोकन:

LP75001ANL एक दो-पोर्ट ईथरनेट ट्रांसफार्मर मॉड्यूल है जिसे 2.5G BASE-T डेटा दरों का समर्थन करने के लिए डिज़ाइन किया गया है। यह पूरी तरह से IEEE 802.3 मानकों का अनुपालन करता है और एक सतह-माउंट पैकेज में आता है,इसे आधुनिक नेटवर्क प्रणालियों के लिए आदर्श बना रहा है, जिसमें LAN-on-Motherboard (LOM) सेटअप, हब, स्विच आदि शामिल हैं।

प्रमुख विशेषताएं:

1. 2.5G BASE-T उच्च डेटा दर का समर्थन करता है।
2. लैन ट्रांसफार्मर मॉड्यूल दोहरी पोर्ट कॉन्फ़िगरेशन से लैस है।
3. इसमें 1.1 इंच (L) x 0.441 इंच (W) x 0.338 इंच (H) के आयामों के साथ एक खुला फ्रेम निर्माण है।
4. -40°C से +85°C व्यापक परिचालन तापमान।
5. 1500Vrms उच्च अलगाव वोल्टेज प्रदान करता है जो उत्कृष्ट विद्युत अलगाव और सुरक्षा प्रदान करता है।
6. LP75001ANL RoHS और REACH अनुरूप है।
7. यूएल प्रमाणन (फाइल नंबर E484635), उच्च सुरक्षा और गुणवत्ता मानकों का पालन सुनिश्चित करता है।

विद्युत विनिर्देश @25°C:

• मोड़ अनुपात (प्राथमिक)): 1CT:1CT ± 5%
• प्रेरण क्षमता (OCL): 160μH मिन @ 100KHz, 100mV
• सम्मिलन हानि: -1.2 डीबी अधिकतम (1-125 मेगाहर्ट्ज)
• रिटर्न हानि: -18 डीबी मिन (1-40 मेगाहर्ट्ज), -12 डीबी मिन (40-80 मेगाहर्ट्ज), -10 डीबी मिन (125 मेगाहर्ट्ज)
• क्रॉसस्टॉक: -40 डीबी मिन (30 मेगाहर्ट्ज), -35 डीबी मिन (60 मेगाहर्ट्ज), -30 डीबी मिन (80 मेगाहर्ट्ज)
• सामान्य मोड अस्वीकृति: -35 डीबी मिन (30 मेगाहर्ट्ज), -30 डीबी मिन (100 मेगाहर्ट्ज), -25 डीबी मिन (125 मेगाहर्ट्ज)

अनुप्रयोग:

• नेटवर्किंग उपकरण: स्विच, राउटर और अन्य नेटवर्क हार्डवेयर में उपयोग के लिए आदर्श।
• औद्योगिक और वाणिज्यिक प्रणालियाँ: स्वचालन प्रणालियों, सुरक्षा प्रणालियों और अन्य औद्योगिक अनुप्रयोगों के लिए उपयुक्त है।
• SOHO (लघु कार्यालय/घर कार्यालय) वातावरण: एडीएसएल मॉडम और अन्य छोटे पैमाने पर नेटवर्क बुनियादी ढांचे जैसे उपकरणों के लिए एकदम सही।
• एम्बेडेड सिस्टम: विश्वसनीय नेटवर्क कनेक्टिविटी के लिए विभिन्न एम्बेडेड अनुप्रयोगों में एकीकृत किया जा सकता है।

पैकेजिंग विवरणः

• पैकेज: टेप और रील
• एसपीक्यू: 350 पीसी प्रति रील
• कार्टन का आकार: 37cm x 37cm x 25cm
• प्रति कार्टन मात्रा: 1400 पीसी
• कुल वजन प्रति कार्टन: 7 किलो
• प्रति टुकड़ा शुद्ध भार: 0.005 किलो
