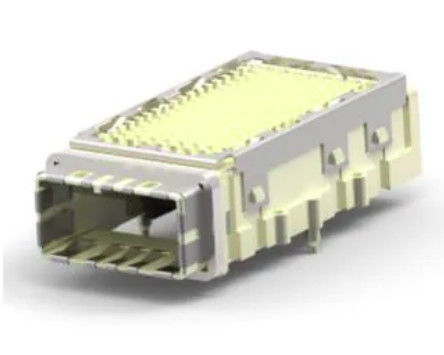

2149157-1 CXP रिसेप्टेकल असेंबली 125Gb/s अधिकतम हीट सिंक के साथ

2149157-1 CXP RCPT किट W/हीट सिंक की खोज करें, एक सील किया हुआ 84-पोजीशन CXP रिसेप्टेकल असेंबली जिसमें प्रेस-फिट थ्रू-होल टर्मिनेशन, 125 Gb/s डेटा रेट और उच्च-प्रदर्शन सिग्नल अनुप्रयोगों के लिए EMI रोकथाम है।

2149157-1 125Gb/s केज असेंबली की मुख्य विशेषताएं

• एकीकृत हीट सिंक के साथ CXP रिसेप्टेकल असेंबली
• 84-पोजीशन, सिंगल-पोर्ट, 1 x 1 कॉन्फ़िगरेशन
• 125 Gb/s तक डेटा दरों का समर्थन करता है
• बेहतर सुरक्षा के लिए सील निर्माण
• इलास्टोमेरिक गैस्केट के साथ EMI रोकथाम
• सुरक्षित PCB अटैचमेंट के लिए थ्रू-होल प्रेस-फिट टर्मिनेशन
• 14.37 मिमी ऊंचाई के साथ स्टैंडर्ड प्रोफाइल डिज़ाइन
• UL 94V-0 रेटेड हाउसिंग मटेरियल
• उत्पादन सुविधा के लिए ट्रे पैकेजिंग

तकनीकी विनिर्देश:

सामग्री और यांत्रिक विनिर्देश

• प्राथमिक उत्पाद प्लेटिंग: टिन ओवर निकल
• केज सामग्री: टिन ओवर निकल प्लेटिंग
• हाउसिंग सामग्री: UL 94V-0 रेटेड लिक्विड क्रिस्टल पॉलिमर (LCP)
• सेंटरलाइन (पिच): 0.8 मिमी [0.03 इंच]
• अनुशंसित PCB मोटाई: 1.57 मिमी [0.062 इंच]
• सर्किट अनुप्रयोग: सिग्नल

2149157-1 CXP केज अनुप्रयोग:

• कंट्रोलर कार्ड और सर्वर
• नेटवर्क स्विच
• राउटर
• डायरेक्ट अटैच्ड स्टोरेज (DAS)
• स्टोरेज अटैच्ड नेटवर्क्स (SAN)
• नेटवर्क अटैच्ड स्टोरेज (NAS)
• स्टोरेज डिवाइस

नोट्स:

1. कनेक्टर को -40° से 85°C [-40° से 185°F] के तापमान रेंज में संचालित करने के लिए डिज़ाइन किया गया है।
2. CXP रिसेप्टेकल असेंबली विशेष रूप से संचार उद्योग में उपयोग किए जाने वाले उत्पादों के लिए कॉन्फ़िगर की गई है। पेरिफेरल कंपोनेंट इंटरकनेक्ट (PCI) अनुप्रयोगों के लिए उपयोग न करें।
3. कनेक्टर हाउसिंग और चिकीलेट्स (कंप्लायंट पिन संपर्कों को रखने वाले हिस्से) मोल्डेड थर्मोप्लास्टिक, UL 94-V-0 हैं। कनेक्टर में सभी कंप्लायंट पिन संपर्क कॉपर मिश्र धातु से बने होते हैं, जो निकल के साथ अंडरप्लेटेड होते हैं; लीड पर टिन के साथ प्लेटेड और इंटरफ़ेस क्षेत्र पर गोल्ड या गोल्ड समकक्ष के साथ प्लेटेड होते हैं। हाउसिंग असेंबली डाई-कास्ट जिंक से बनी होती है। डस्ट प्लग डाई-कास्ट जिंक से बना होता है।
4. पराबैंगनी प्रकाश के लंबे समय तक संपर्क में रहने से कनेक्टर सामग्री में उपयोग किए जाने वाले रासायनिक संरचना में गिरावट आ सकती है।
5. कनेक्टर असेंबली को उपयोग के लिए तैयार होने तक शिपिंग कंटेनर में रखा जाना चाहिए ताकि कंप्लायंट पिन संपर्कों और माउंटिंग पोस्ट में विकृति को रोका जा सके। प्रदर्शन को प्रतिकूल रूप से प्रभावित करने वाले भंडारण संदूषण से बचने के लिए कनेक्टर असेंबली का पहले उपयोग, पहले बाहर (first in, first out) किया जाना चाहिए।

​

2149157-1 CXP केज के बारे में अक्सर पूछे जाने वाले प्रश्न

1. 2149157-1 का उपयोग किस लिए किया जाता है?

2149157-1 का उपयोग नेटवर्किंग और संचार उपकरणों में उच्च-गति सिग्नल इंटरकनेक्ट अनुप्रयोगों के लिए एक CXP रिसेप्टेकल असेंबली के रूप में किया जाता है।

2. क्या 2149157-1 में हीट सिंक शामिल है?

हाँ। भाग एक हीट सिंक के साथ आता है, जो मांग वाले ऑपरेटिंग वातावरण में थर्मल प्रबंधन का समर्थन करने में मदद करता है।

3. क्या 2149157-1 एक सील कनेक्टर है?

हाँ। यह रिसेप्टेकल असेंबली सील है, जो सुरक्षा और सिस्टम विश्वसनीयता में सुधार करने में मदद करती है।

4. 2149157-1 की डेटा दर क्या है?

अधिकतम डेटा दर 125 Gb/s है।

5. यह किस प्रकार के PCB टर्मिनेशन का उपयोग करता है?

यह सुरक्षित PCB माउंटिंग के लिए थ्रू-होल प्रेस-फिट टर्मिनेशन का उपयोग करता है।
