उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Link-pp
प्रमाणन: UL, Reach, RoHs, ISO19001, ISO14001
मॉडल संख्या: LPJG0926HENLS4R
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 100 पीसी
मूल्य: $0.22 - $1.2
पैकेजिंग विवरण: सहायक टेप
प्रसव के समय: लगभग 1-2 सप्ताह
भुगतान शर्तें: टीटी, नेट30/60/90 दिन, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति सप्ताह 10K टुकड़े
उत्पाद प्रकार: |
1000 बेस-टी एकीकृत चुंबक के साथ आरजे45 कनेक्टर |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
नीचे |
माउंटिंग प्रकार: |
छेद से |
पीओई: |
पीओई+ का समर्थन करें |
गति: |
10/100/1000 बेस-टी |
ईएमआई टैब: |
बिना |
एलईडी विकल्प: |
हरा पीला |
तापमान रेंज आपरेट करना: |
0 ℃ से 70 ℃ |
लंबाई (इंच/मिमी): |
0.837/21.25 |
चौड़ाई (इंच/मिमी): |
0.627/15.93 |
ऊँचाई (इंच/मिमी): |
0.524/13.30 |
उत्पाद प्रकार: |
1000 बेस-टी एकीकृत चुंबक के साथ आरजे45 कनेक्टर |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
नीचे |
माउंटिंग प्रकार: |
छेद से |
पीओई: |
पीओई+ का समर्थन करें |
गति: |
10/100/1000 बेस-टी |
ईएमआई टैब: |
बिना |
एलईडी विकल्प: |
हरा पीला |
तापमान रेंज आपरेट करना: |
0 ℃ से 70 ℃ |
लंबाई (इंच/मिमी): |
0.837/21.25 |
चौड़ाई (इंच/मिमी): |
0.627/15.93 |
ऊँचाई (इंच/मिमी): |
0.524/13.30 |

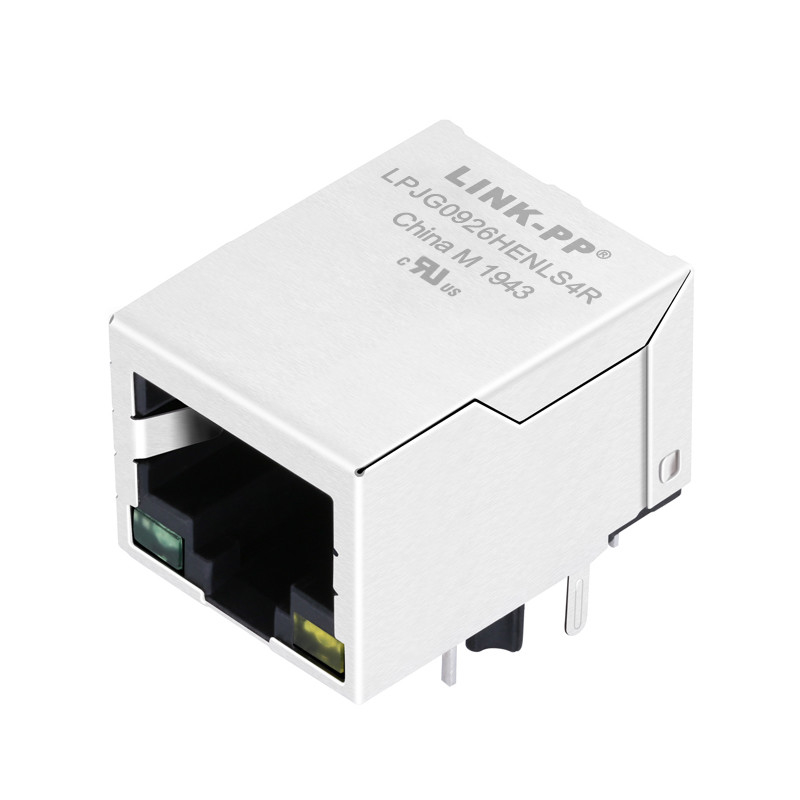

एकीकृत चुंबकत्व वाले LINK-PP RJ45 कनेक्टर ईथरनेट इंटरफेस के लिए उत्कृष्ट प्रदर्शन और ईएमआई परिरक्षण प्रदान करते हैं।ये RJ45 ईथरनेट जैक 10/100/1000BaseT प्रदर्शन गति प्रदान करते हैं या बिना PoE / PoE + क्षमताओं के 10Gb तककई 1xN और 2xN पोर्ट कॉन्फ़िगरेशन और -40°C - +85°C के विस्तारित ऑपरेटिंग तापमान रेंज, LINK-PP RJ45 जैक को औद्योगिक उपयोग के लिए उपयुक्त बनाते हैं।0926 श्रृंखला एकीकृत चुंबकत्व RJ45 तरंग और reflow मिलाप के लिए THT पिन प्रदान करता हैइनमें से, LPJG0926HENLS4R थ्रू-होल रिफ्लो तकनीक को अपनाता हैः
|
भाग संख्या |
LPJG0926HENLS4R |
|---|---|
|
मोड़ अनुपात ((±5%) |
प्राइससेक = 1CT1CT |
|
इंडक्टेंस ओसीएल |
350uH MIN @100KHz/0.1V,8mA DC Bias 120uH MIN @100KHz/0.1V,18mA DC Bias |
|
सम्मिलन हानि |
-1.0dB MAX @1-100MHz -1.2dB MAX @100-125MHz |
|
रिटर्न हानि |
-16dB MIN @1-40MHz -12dB MIN @40-60MHz -10dB MIN @60-80MHz -8dB MIN @80-100MHz |
|
क्रॉस टॉक |
-30dB MIN @1-100MHz |
|
सामान्य से सामान्य मोड अस्वीकृति |
-30dB MIN @1-100MHz |
|
डीसी करंट/वोल्टेज रेटिंग pse Pins |
720mA MAX @57VDC ((निरंतर) |
|
अलगाव PHY साइड टू लाइन साइड |
1500Vrms |
|
परिचालन तापमान |
0°C से 70°C |
|
नोट्स |
|
|
1. SOHO ((ADSL जैसे अनुप्रयोगों का समर्थन करने के लिए डिज़ाइन किया गया मॉडेम), LAN-on-Motherboard ((LOM), हब और स्विच। 2. IEEE802.3at विनिर्देश को पूरा करता है. 3कनेक्टर सामग्रीः आवासः थर्मोप्लास्टिक PA46+30%G.F UL94V-0 संपर्कः फॉस्फर कांस्य C5210R-EH मोटाई=0.35mm पिनः पीतल C2680R-H मोटाई = 0.35 मिमी ढाल: SUS 304-1/2H मोटाई=0.2mm संपर्क आवरणः सोने के 6 माइक्रो-इंच न्यूनतम।संपर्क क्षेत्र में। 4अधिकतम रिफ्लो तापमानः 250°C,5 सेक. 5यूएल प्रमाणन: फाइल संख्या E484635. |
|
प्रीहीट:
तापमान ((Ta-Tb):150-200°C
समय ((t1-t2):60-180s
रखरखाव तापमान:217°C
समय ((TL):60-150s
अधिकतम तापमान ((Tp):250 ((+0/-5°C)
अधिकतम समय (Tp): 5 सेकंड
औसत गति:3°C/S अधिकतम
औसत शीतलन गति:6°C/S अधिकतम
25°C से बाहर निकलने वाले उत्पादों तकः6 मिनट अधिकतम
पैकेजिंग यूनिटः 100 पीसी/रोल
पैकेजिंग का तरीकाः कैरियर टेप
बाहरी कार्टन यूनिटः 600 पीसी/6 रील/बॉक्स
शुद्ध भारः 4.5 किलोग्राम
सकल वजन:7 किलोग्राम
