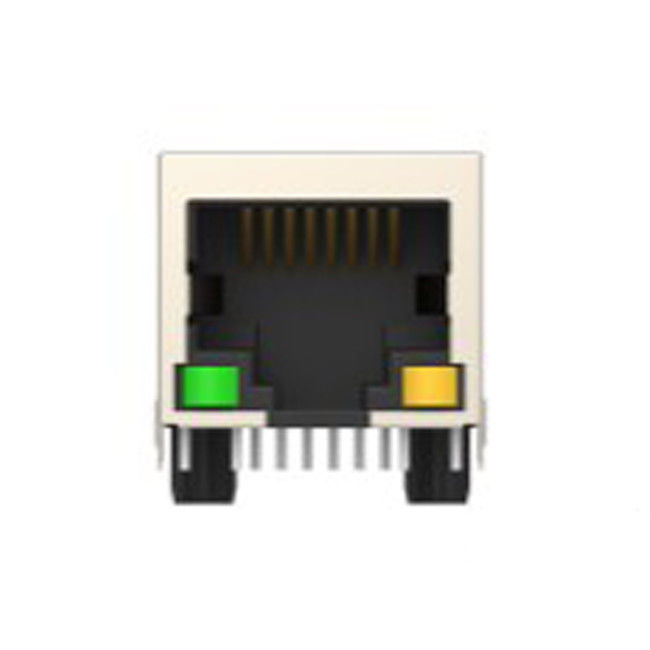

6-2337992-8 एकीकृत चुंबक और पीओई के साथ ईथरनेट जैक

6-2337992-8 ईथरनेट जैक की विशेषताएं:

• उत्पाद प्रकार: एकीकृत मैग्नेटिक्स के साथ RJ45
• अतिरिक्त प्रक्रिया चरण के बिना निर्माण को सरल बनाने के लिए 260°C रिफ्लो सोल्डर प्रक्रियाओं का समर्थन करना
• मोटी प्लेटिंग के माध्यम से विद्युत समस्याओं और जंग में कमी
• औद्योगिक अनुप्रयोगों में फिट बैठता है: -40°C से +85°C तापमान रेंज
• एकीकृत मैग्नेटिक्स का उपयोग करके पीसीबी पर कॉम्पैक्ट डिज़ाइन
• 802.3at PoE द्वारा समर्थित रिमोट पावरिंग
• 3-तार चोक के साथ उन्नत ईएमआई
• प्लेटिंग मोटाई 0.76µm [30µ इंच] गोल्ड ओवर 1.27µm [50µ इंच] निकल

6-2337992-8 पैरामीटर:

उत्पाद प्रकार:
• मॉड्यूलर जैक और प्लग इंटरफ़ेस प्रकार: एकीकृत मैग्नेटिक्स के साथ RJ45
• मॉड्यूलर जैक और प्लग उत्पाद: RJ प्रकार जैक और प्लग
• मॉड्यूलर कनेक्टर शैली: जैक
• ग्राउंडिंग विकल्प: पीसीबी ग्राउंड
• कनेक्टर और संपर्क समाप्त होता है: मुद्रित सर्किट बोर्ड

विद्युत
• 10/100 एमबीपीएस ईथरनेट, 1 जीबीपीएस
• डाइइलेक्ट्रिक 2250V DC का सामना करना
• वोल्टेज या करंट मोड अनुप्रयोगों का समर्थन करता है
• 3-तार चोक

सामग्री
• प्लेटिंग मोटाई 0.76µm [30µ इंच]
गोल्ड ओवर 1.27µm [50µ इंच] निकल
• उच्च ग्रेड एलसीपी
• UL94-V0
• 260°C रिफ्लो सक्षम
• नमी संवेदनशीलता स्तर (MSL) 1

संपर्क सुविधाएँ
• पीसीबी संपर्क समाप्ति क्षेत्र प्लेटिंग सामग्री: टिन
• संपर्क अंडरप्लेटिंग सामग्री: निकल
• पीसीबी संपर्क समाप्ति क्षेत्र प्लेटिंग सामग्री खत्म: मैट
• संपर्क मिलन क्षेत्र प्लेटिंग सामग्री: सोना
• संपर्क आधार सामग्री: कॉपर अलॉय
• संपर्क मिलन क्षेत्र प्लेटिंग सामग्री मोटाई: .76 µm [ 30 µin ]

यांत्रिक
• -40°C से +85°C
• न्यूनतम 750 मिलन चक्र
• विभिन्न विन्यास उपलब्ध हैं

एकीकृत मैग्नेटिक्स के साथ RJ45 के अनुप्रयोग:

औद्योगिक स्विच और राउटर:औद्योगिक उत्पादन वातावरण में डेटा संचार और नियंत्रण का समर्थन करना।

प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी): 6-2337992-8 RJ45 कनेक्टर पीएलसी और अन्य नेटवर्क वाले उपकरणों के बीच निर्बाध डेटा ट्रांसमिशन और नियंत्रण संकेतों को सक्षम करते हैं।

औद्योगिक सेंसर और एक्चुएटर:सेंसर, एक्चुएटर और केंद्रीय नियंत्रण प्रणालियों के बीच विश्वसनीय संचार सुनिश्चित करें।

स्वचालित विनिर्माण प्रणाली:उत्पादन प्रक्रियाओं का अनुकूलन और डाउनटाइम को कम करना।

परीक्षण और माप उपकरण:डेटा ट्रांसमिशन और रिमोट कंट्रोल कार्यात्मकताओं की सुविधा प्रदान करें।

पैकिंग और शिपिंग विवरण:

पैकेजिंग मात्रा: 50
पैकेजिंग विधि: ट्रे

परिवहन और हैंडलिंग के दौरान क्षति को रोकने के लिए कनेक्टर्स को ट्रे के अंदर सावधानीपूर्वक व्यवस्थित और सुरक्षित किया जाता है।

ट्रे पैकेजिंग स्थापना या असेंबली के लिए आवश्यक होने पर कनेक्टर्स तक सुविधाजनक भंडारण और आसान पहुंच सुनिश्चित करती है।
सभी पैकेजिंग सामग्री स्थायित्व और सुरक्षा के लिए उद्योग मानकों को पूरा करने के लिए डिज़ाइन की गई हैं।
त्वरित पहचान और संदर्भ के लिए पैकेजिंग पर स्पष्ट लेबलिंग और उत्पाद जानकारी प्रदान की जाती है।
