उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: LP5014NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$0.8
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: 3 दिनों के भीतर स्टॉक जहाज में
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
भाग संख्या: |
LP5014NL |
संगत ब्रांड: |
वुर्थ |
आधार - सामग्री दर: |
1000base-t |
चैनल/पोर्ट की संख्या: |
दोहरी |
पो: |
गैर |
माउन्टिंग का प्रकार: |
श्रीमती |
बारी अनुपात: |
1: 1 |
तापमान रेंज आपरेट करना: |
-40 ° C से +85 ° C |
भाग संख्या: |
LP5014NL |
संगत ब्रांड: |
वुर्थ |
आधार - सामग्री दर: |
1000base-t |
चैनल/पोर्ट की संख्या: |
दोहरी |
पो: |
गैर |
माउन्टिंग का प्रकार: |
श्रीमती |
बारी अनुपात: |
1: 1 |
तापमान रेंज आपरेट करना: |
-40 ° C से +85 ° C |

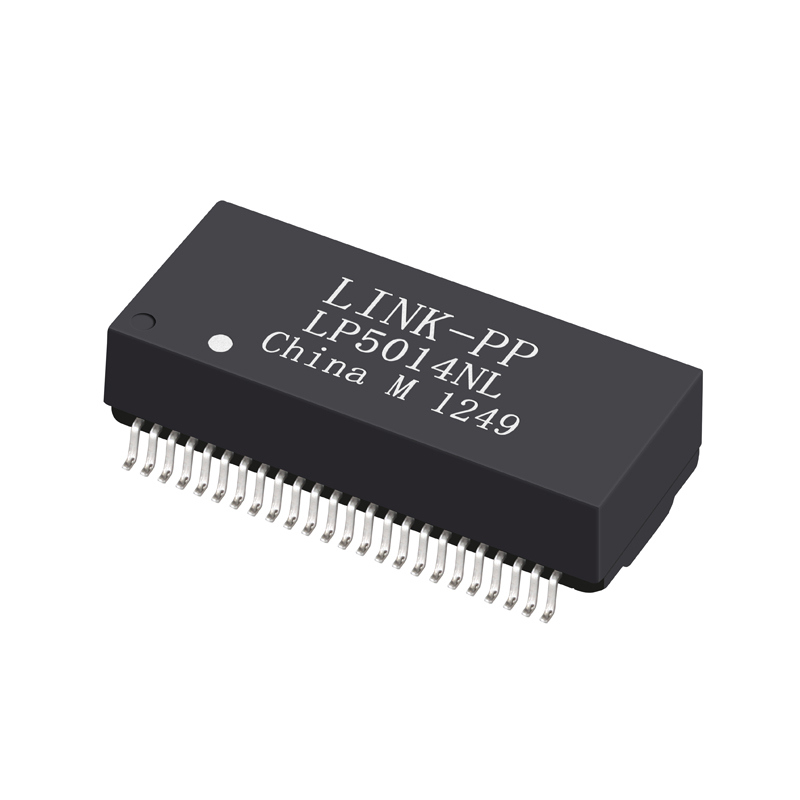

दLP5014NLसेLINK-PPहैदो-पोर्ट गीगाबिट ईथरनेट अलगाव ट्रांसफार्मरके लिए डिज़ाइन किया गया10/100/1000बेस-टी लैन अनुप्रयोग.
यह उत्कृष्ट सिग्नल अखंडता, उच्च अलगाव, और मजबूत ईएमआई दमन प्रदर्शन प्रदान करता है, जो नेटवर्क इंटरफ़ेस कार्ड, स्विच, राउटर और औद्योगिक ईथरनेट सिस्टम के लिए आदर्श है।
| पैरामीटर | विवरण |
|---|---|
| भाग संख्या | LP5014NL |
| निर्माता | LINK-PP |
| विवरण | डुअल पोर्ट 1000BASE-T ईथरनेट ट्रांसफार्मर, 1:1 टर्न रेशियो, एसएमटी पैकेज |
| श्रृंखला | XFMR 1000BASE-T डुअल पोर्ट 1:1 SMT |
| ट्रांसफार्मर प्रकार | अलगाव और डेटा इंटरफेस ट्रांसफार्मर |
| आवेदन | 10/100/1000बेस-टी ईथरनेट (गैर-पीओई) |
| मोड़ अनुपात (TX / RX) | 1CT: 1CT |
| निर्माण | खुला फ्रेम |
| प्रति बंदरगाह कोर | 16 |
| माउंटिंग प्रकार | सतह माउंट (SMT) |
| आयाम (L × W × H) | 28.00 मिमी × 16.20 मिमी × 7.00 मिमी |
| परिचालन तापमान | ¥40 °C से +85 °C |
| पैकेज ऊंचाई (इंच/मिमी) | 0.276" / 7.00 मिमी |
| पैकेज की लंबाई (इंच/मिमी) | 1.102" / 28.00 मिमी |
| पैकेज की चौड़ाई (इंच/मिमी) | 0.638" / 16.20 मिमी |
| गति | 1000BASE-T |
| बंदरगाहों की संख्या | दोहरी |
| स्वचालित ध्रुवीयता का पता लगाना | समर्थित (Auto-MDI/MDIX) |
| RoHS / REACH अनुपालन | हाँ |
| अलगाव वोल्टेज | 1500 Vrms (मिनट) |
| इकाई मूल्य | संपर्कLINK-PP बिक्रीउद्धरण के लिए |
| विशिष्ट उपयोग के मामले | ईथरनेट स्विच, एनआईसी, राउटर, मीडिया कन्वर्टर्स, गेटवे |
| पैरामीटर | विशिष्ट विनिर्देश |
|---|---|
| सम्मिलन हानि | 100 मेगाहर्ट्ज: ≤ 1.0 डीबी (अधिकतम) |
| रिटर्न हानि (मिनट) | १३० मेगाहर्ट्ज: १८ डीबी 40 मेगाहर्ट्ज़: 18 डीबी 50 मेगाहर्ट्ज़ः 16 डीबी 60~80 मेगाहर्ट्जः 12 डीबी 100 मेगाहर्ट्ज़ः 10 डीबी |
| क्रॉसस्टॉक (मिनट) | 30 मेगाहर्ट्ज़ः 45 डीबी 60 मेगाहर्ट्ज़: 40 डीबी 100 मेगाहर्ट्ज़ः 35 डीबी |
| डीसीएमआर (मिनट) | 30 मेगाहर्ट्ज़ः 43 डीबी 60 मेगाहर्ट्ज़ः 37 डीबी 100 मेगाहर्ट्ज़ः 33 डीबी |
| अलगाव वोल्टेज | ≥ 1500 Vrms |
| परिचालन तापमान | 40 °C से +85 °C |
