घर > उत्पादों > असतत चुंबकीय ट्रांसफार्मर > एलपी 5007 एनएल ईथरनेट गिगाबिट ट्रांसफार्मर 10/100/1000 बेस-टी सिंगल पोर्ट एसएमटी

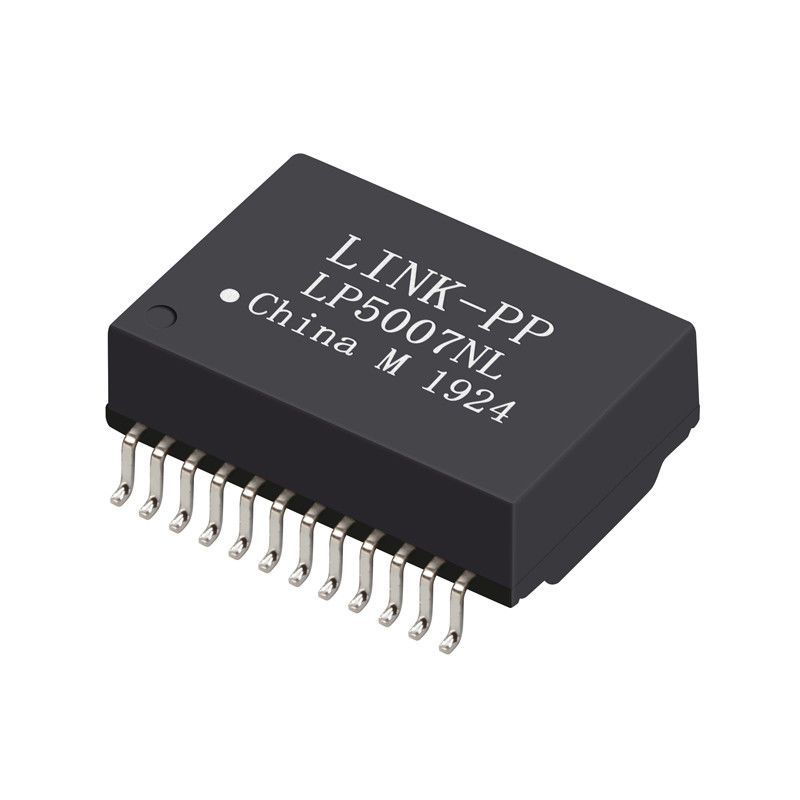

एलपी 5007 एनएल ईथरनेट गिगाबिट ट्रांसफार्मर 10/100/1000 बेस-टी सिंगल पोर्ट एसएमटी

उत्पाद विवरण

उत्पत्ति के प्लेस: ग्वांगडोंग, चीन

ब्रांड नाम: LINK-PP

प्रमाणन: UL,RoHS,Reach,ISO

मॉडल संख्या: LP5007NL

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10

मूल्य: $0.06-$3.2

पैकेजिंग विवरण: टी एंड आर

प्रसव के समय: भण्डार

भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day

आपूर्ति की क्षमता: 3000000 प्रति माह

सर्वोत्तम मूल्य प्राप्त करें
प्रमुखता से दिखाना:

LP5007NL गीगाबिट ईथरनेट ट्रांसफार्मर

,

चुंबकीय 1000बेस टी ट्रांसफार्मर

,

1000बेस-टी चुंबकीय मॉड्यूल

विनिर्देश:
एलपी5007एनएल
ट्रांसफार्मर पोर्ट:
सिंगल पोर्ट
ओसीएल:
350u मिनट
ईथरनेट अनुप्रयोग:
10/100/1000BASE-टी
आकार / आयाम:
17.70x15.80x6.60 मिमी
परिचालन तापमान:
-40 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस
विनिर्देश:
एलपी5007एनएल
ट्रांसफार्मर पोर्ट:
सिंगल पोर्ट
ओसीएल:
350u मिनट
ईथरनेट अनुप्रयोग:
10/100/1000BASE-टी
आकार / आयाम:
17.70x15.80x6.60 मिमी
परिचालन तापमान:
-40 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस
एलपी 5007 एनएल ईथरनेट गिगाबिट ट्रांसफार्मर 10/100/1000 बेस-टी सिंगल पोर्ट एसएमटी

LP5007NL गीगाबिट ट्रांसफार्मर का विनिर्देश

शीर्षक

गीगाबिट ट्रांससीवरों का समर्थन करने के लिए डिज़ाइन किए गए 1000बेस-टी मैग्नेटिक्स मॉड्यूल

प्रकार

पी/एन

निर्माता

विवरण

 गीगाबिट ट्रांसफार्मर

LP5007NL

LINK-PP

1000BASE-T सिंगल पोर्ट 1:1



श्रृंखला

इंटरफेस

 ईथरनेट अनुप्रयोग

रेडियो चालू करें

चुंबकत्वमॉड्यूल

अलगाव और डेटा

10/100/1000 बेस-टी

1:1



लम्बाई

चौड़ाई

ऊँचाई

मानकों को पूरा किया गया

17.70 मिमी

15.80 मिमी

6.60 मिमी

आईईईई 802.3, UL 94 V-0

गीगाबिट ईथरनेट ट्रांसफार्मर की विशेषताएं

  • मानक तापमान 0 °C से +70 °C तक होता है
  • -40 °C से +85 °C तक विस्तारित तापमान सीमा
  • आईईईई 802 के साथ पूरी तरह संगत।3
  • प्रमुख ईथरनेट आईसी के लिए अनुकूलित
  • लैन अनुप्रयोगों, संचार और नेटवर्किंग के साथ उपयोग के लिए
  • सतह माउंट संरचना, सरल स्थापना और अंतरिक्ष को बचाने
  • उद्योग मानक पदचिह्न
  • RoHS संगत



LP5007NL मैकेनिकल और स्केमेटिक डेटाशीटः

LP5007NL.pdf

एलपी 5007 एनएल ईथरनेट गिगाबिट ट्रांसफार्मर 10/100/1000 बेस-टी सिंगल पोर्ट एसएमटी 0



विद्युत विनिर्देश @25°C


1. ओसीएलः 350uH min 8mA Bias वर्तमान के साथ।


2. मोड़ अनुपातः 1CT:1


3सम्मिलन हानि (dB अधिकतम):

  • 1-65 मेगाहर्ट्ज़: -1.0
  • 65-100 मेगाहर्ट्ज़: -1.1
  • 100-125 मेगाहर्ट्ज़ः -15



4. वापसी हानि (dB मिनट):

  • 1-30MHz: -18
  • 40MHz: -18
  • 50MHz: -16
  • 60-80MHz: -12
  • 100MHz: -10



5क्रॉसस्टॉक (डीबी मिनट):

  • 30MHz: -45
  • 60MHz: -40
  • 100MHz: -35



6डीसीएमआर (डीबी मिनट):

  • 30MHz: -43
  • 60MHz: -37
  • 100MHz: -33



7अलगाव वोल्टेजः 1500Vrms min



हमें क्यों चुनें?

एक पेशेवर चुंबकीय घटक निर्माता के रूप में, LINK-PP LAN के लिए चुंबकीय मॉड्यूल की एक नई श्रृंखला पेश करता है। वे LAN ((लोकल एरिया नेटवर्क) अनुप्रयोगों के साथ उपयोग के लिए अनुकूलित हैं।अन्य उपयुक्त अनुप्रयोगों में हब शामिल हैं, राउटर और स्विच। ईथरनेट प्रोटोकॉल डेटा संचार के लिए सामान्य आधार है। ये 1000बेस-टी मैग्नेटिक्स मॉड्यूल आईईईई 802.3 मानक का पालन करते हैं। विभिन्न संचरण गति को प्रतिष्ठित किया जा सकता हैः10 एमबीटी/सेकंड के साथ 10 बेस-टी, 100 एमबीटी/सेकंड के साथ 100 बेस-टी, और 1 जीबीटी/सेकंड की ट्रांसमिशन गति के साथ 1000 बेस-टी। LP5007NL विभिन्न टर्न रेशियो और 350uH मिन ओसीएल प्रदान करता है।यह -40 "C से +85"C के लिए एक विस्तारित ऑपरेटिंग तापमान रेंज का समर्थन करता है.
