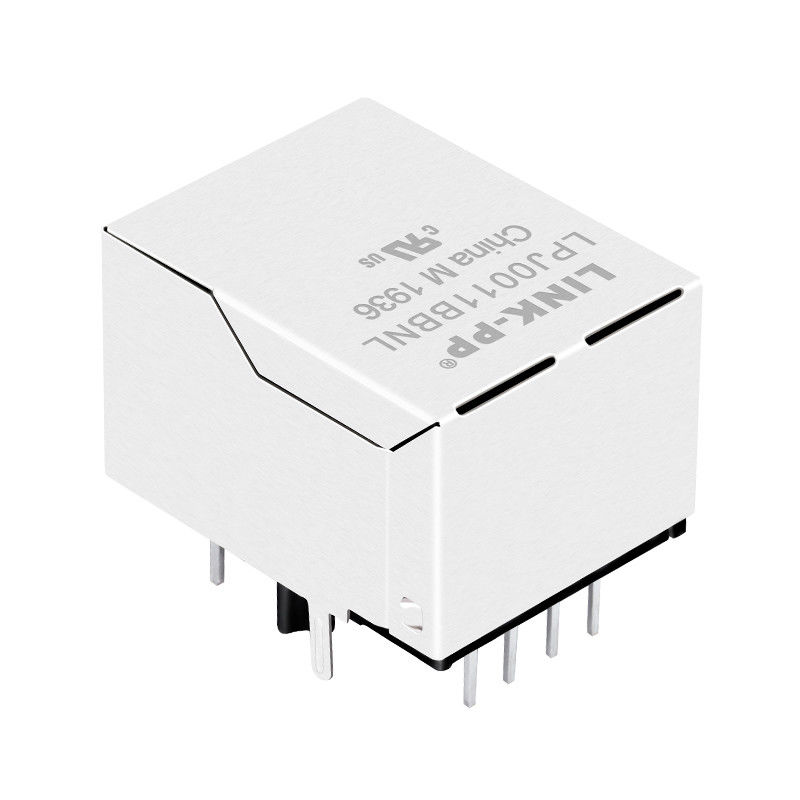

7499010211A THT 100BASE-TX RJ45 महिला कनेक्टर LPJ0011BBNL

7499010211A आरजे45 मैगजैक अवलोकन:

वुर्थ 7499010211A एक सिंगल पोर्ट (1x1) आरजे45 कनेक्टर है जिसमें एकीकृत मैग्नेटिक्स 100BASE-TX अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसमें टैब-डाउन लैच, स्टेटस इंडिकेशन के लिए ग्रीन-येलो एलईडी और सुरक्षित पीसीबी अटैचमेंट के लिए थ्रू-होल (टीएचटी) माउंटिंग है।

मुख्य विनिर्देश:

7499010211A इलेक्ट्रिकल गुण


मैकेनिकल स्पेसिफिकेशन्स

7499010211A डेटाशीट - योजनाबद्ध

7499010211A टीएचटी आरजे45 मुख्य विशेषताएं

• एकीकृतलैन मैग्नेटिक्स(ट्रांसफार्मर + कॉमन मोड चोक)
• समर्थनईथरनेट आइसोलेशन ट्रांसफार्मर
• सिंगल-पोर्ट आरजे45 8पी8सी कनेक्टर
• शील्डेड डिज़ाइनईएमआई दमन के लिए
• डुअल एलईडी इंडिकेटर(ग्रीन / येलो) लिंक और गतिविधि स्थिति के लिए
• ऑटो-एमडीआईएक्स क्षमतास्वचालित केबल क्रॉसओवर डिटेक्शन के लिए
• राइट-एंगल पीसीबी माउंटिंगकॉम्पैक्ट बोर्ड लेआउट के लिए
• स्थिर पीसीबी पोजिशनिंग के लिए बोर्ड गाइड स्ट्रक्चर

भंडारण की शर्तें नोट्स:

• लिंक-पीपी आरजे45 कनेक्टर्स को 12 महीने से अधिक समय तक स्टोर करने की अनुशंसा नहीं की जाती है। अन्य प्रभावों के बीच, टर्मिनल प्रभावित हो सकते हैं और खराब हो सकते हैं, जिसके परिणामस्वरूप खराब सोल्डेरेबिलिटी हो सकती है। इसलिए, सभी उत्पादों का उपयोग शिपमेंट की तारीख से 12 महीने के भीतर किया जाना चाहिए।

• मॉड्यूल को सीधे धूप में न रखें।

• मूल पैकेजिंग में निर्दिष्ट भंडारण की शर्तें घटकों के भंडारण समय पर लागू होती हैं, न कि पारगमन समय पर।

7499010211A आरजे45 कनेक्टर के बारे में अक्सर पूछे जाने वाले प्रश्न

1. 7499010211A क्या है?

वुर्थ इलेक्ट्रॉनिक्स 7499010211A एक सिंगल-पोर्ट आरजे45 कनेक्टर है जिसमें एकीकृत मैग्नेटिक्स है जो 10/100बेस-टी ईथरनेट नेटवर्क के लिए डिज़ाइन किया गया है। यह कनेक्टर के अंदर ईथरनेट ट्रांसफार्मर और कॉमन मोड चोक को एकीकृत करता है, पीसीबी स्थान को कम करता है और सर्किट डिजाइन को सरल बनाता है।2. 7499010211A कौन सी ईथरनेट गति का समर्थन करता है?7499010211A 10 एमबीपीएस और 100 एमबीपीएस ईथरनेट (10/100बेस-टी) का समर्थन करता है। यह आईईईई 802.3यू फास्ट ईथरनेट मानकों का अनुपालन करता है, जिससे यह राउटर, स्विच और एम्बेडेड नेटवर्किंग उपकरण के लिए उपयुक्त है।3. क्या 7499010211A में एकीकृत मैग्नेटिक्स शामिल हैं?हाँ। कनेक्टर में शामिल हैं:ईथरनेट आइसोलेशन ट्रांसफार्मर

ऑटो-एमडीआईएक्स सपोर्ट सर्किटरीये एकीकृत मैग्नेटिक्स सिग्नल इंटीग्रिटी में सुधार करते हैं और इलेक्ट्रोमैग्नेटिक इंटरफेरेंस (ईएमआई) को कम करते हैं।4. कौन से एलईडी इंडिकेटर शामिल हैं?

7499010211A में दो बिल्ट-इन एलईडी शामिल हैं:

ग्रीन एलईडी– आमतौर पर लिंक स्थिति इंगित करता है

– आमतौर पर नेटवर्क गतिविधि इंगित करता हैएलईडी पोर्ट के बाईं और दाईं ओर स्थित हैं ताकि स्थिति की निगरानी आसान हो सके।5. 7499010211A किस माउंटिंग प्रकार का उपयोग करता है?

यह कनेक्टर थ्रू-होल पीसीबी माउंटिंग का उपयोग करता है जिसमें राइट-एंगल (90°) ओरिएंटेशन होता है। यह डिज़ाइन प्रदान करता है:

मजबूत यांत्रिक स्थिरता

• विश्वसनीय सोल्डर कनेक्शनईथरनेट पीसीबी लेआउट में आसान एकीकरण।
• 6. ऑपरेटिंग तापमान रेंज क्या है?
• 7499010211A की विशिष्ट ऑपरेटिंग तापमान रेंज है: 0°C से +70°C। यह इसे मानक वाणिज्यिक नेटवर्किंग उपकरण के लिए उपयुक्त बनाता है।

7. 7499010211A का आमतौर पर किन अनुप्रयोगों में उपयोग किया जाता है?

विशिष्ट अनुप्रयोगों में शामिल हैं:

ईथरनेट स्विचराउटर और गेटवेएम्बेडेड पीसी

• नेटवर्क इंटरफ़ेस कार्ड (एनआईसी)औद्योगिक नियंत्रक
• आईओटी संचार उपकरण।8. क्या 7499010211A का कोई संगत विकल्प है?

हाँ। अन्य निर्माताओं से संगत आरजे45 मैगजैक विकल्प उपलब्ध हैं, जिनमें समान डिज़ाइन वाले मॉडल शामिल हैं:1×1 पोर्ट कॉन्फ़िगरेशन10/100बेस-टी सपोर्ट

ग्रीन/येलो एलईडी इंडिकेटर

टैब-डाउन लैच ओरिएंटेशनउदाहरण के लिए, लिंक-पीपी एलपीजे0011बीबीएनएल को कई ईथरनेट डिजाइनों में 7499010211A के संगत प्रतिस्थापन के रूप में डिज़ाइन किया गया है।
