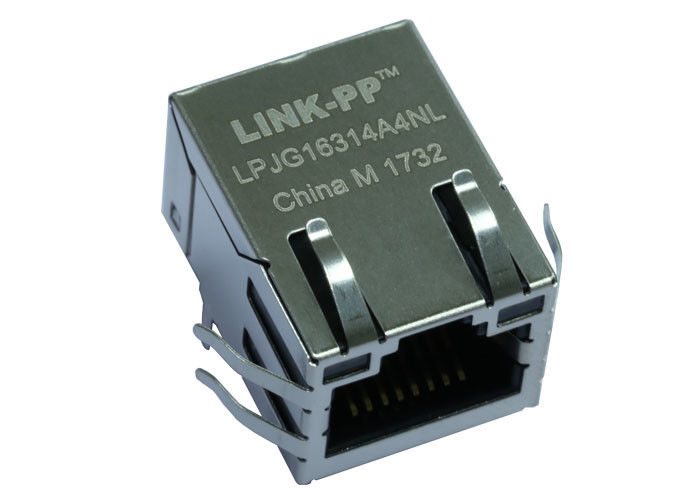

LPJG16314A4NL चुंबकीय RJ45 जैक संगत TE 6605814-6

Name: LPJG16314A4NL चुंबकीय RJ45 जैक संगत TE 6605814-6
Brand: LINK-PP
SKU: 6605814-6 (एलपीजेजी16314ए4एनएल)
Price: 1.00 USD
Availability: InStock
Rating: 4.8 (195 reviews)

उत्पाद विवरण

उत्पत्ति के प्लेस: चीन

ब्रांड नाम: LINK-PP

प्रमाणन: UL, ROHS, Reach, ISO

मॉडल संख्या: 6605814-6 (एलपीजेजी16314ए4एनएल)

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा: 50/500/1000

मूल्य: Supportive

पैकेजिंग विवरण: 50pcs / ट्रे, 1200pcs / गत्ते का डिब्बा

प्रसव के समय: भण्डार

भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day

आपूर्ति की क्षमता: 4600K.PCS / माह

सर्वोत्तम मूल्य प्राप्त करें

उत्पाद विवरण

उत्पाद वर्णन

प्रमुखता से दिखाना:
                                                                                                                                                                                                                                                6605814-6 चुंबकीय आरजे45 जैक, चुंबक के साथ LPJG16314A4NL RJ45 कनेक्टर, Tyco 6605814-6


श्रृंखला:	चुंबकीय जैक	पोर्ट कॉन्फ़िगरेशन:	1x1
परिरक्षण:	परिरक्षित	बढ़ते कोण:	समकोण
समाप्ति शैली:	छेद से	ऑटोएमडीआईएक्स:	समर्थन

श्रृंखला:	चुंबकीय जैक
पोर्ट कॉन्फ़िगरेशन:	1x1
परिरक्षण:	परिरक्षित
बढ़ते कोण:	समकोण
समाप्ति शैली:	छेद से
ऑटोएमडीआईएक्स:	समर्थन

LPJG16314A4NL चुंबकीय RJ45 जैक संगत TE 6605814-6

चुंबकीय आरजे45 जैक का वर्णन:

भाग संख्या	बंदरगाह की संख्या	निर्माता	विवरण
LPJG16314A4NL क्रॉस टाइको 6605814-6	एकल पोर्ट	LINK-PP	चुंबक के साथ 10/100M/1000Base-T RJ45 ईथरनेट कनेक्टर

लिंग	तालाअभिविन्यास	ईएमआई-फिंगर	माउंटिंग प्रकार
जैक (स्त्री)	टैब ऊपर	के साथ	थ्रू-होल

अभिविन्यास	समाप्ति	एलईडी रंग	ढालना
90° कोण (दाएं)	सोल्डर	G/Y & G/Y	ढाला हुआ
नोट्स: 1. अनुप्रयोगों, जैसे SOHO ((ADSLmodems), LAN-on-Motherboard ((LOM), हब और स्विच का समर्थन करने के लिए डिज़ाइन किया गया है। 2IEEE 802.3 विनिर्देशों को पूरा करता है। 3. भाग को तरंग मिलाप प्रक्रिया के लिए अनुशंसित किया जाता है, प्रीहीट तापमान 120°C से 160°C, 120 सेकंड से 180 सेकंड है, और शिखर तरंग मिलाप तापमान 260°C अधिकतम 10 सेकंड अधिकतम है। 4चुंबक सममित हैं और ऑटो-एमडीआई/एमडीआईएक्स का समर्थन करते हैं।

6605814-6 RJ45 कनेक्टर सामग्री:

आवास- थर्मोप्लास्टिक पीईटी पॉलिएस्टर ज्वलनशीलता रेटिंग उल 94V-0.
ढाल-0.01" मोटी C26800 पीतल 30u इंच मिन सेम-ब्राइट निकेल के साथ प्रीप्लाटेड; सोल्डर टैब 100u इंच मिन सैक सोल्डर के साथ पोस्ट-डिप
एमओडी जैक संपर्क-0.0157"X0.018" मोटी, फॉस्फर कांस्य, 50u इंच न्यूनतम समग्र निकल अंडरप्लेट, चयनित 50u इंच न्यूनतम हार्ड गोल्ड फिनिश प्लेट के साथ।
सोल्डर टेल100 इंच न्यूनतम मैट टिन और या Sac Solder Dip के साथ।
प्रकाश उत्सर्जक डायोड (LED)- डिफ्यूज्ड इपॉक्सी लेंस.020x020 कार्बन स्टील वायरफ्रेम लीड 80u Nch चांदी से अधिक 40u Nch निकेल अंडरप्लेटसे अधिक 40u इंच तांबा अंडरप्लेट के साथ प्रीप्लेट;100 इंच मिन मैट टिन और या एसएसी सोल्डर डिप या शुद्ध टिन सोल्डर डिप के साथ पोस्ट-प्लेटेड.

6605814-6 आरजे45 जैक के चुंबक:

आवेदनः 10/100/1000 BASE-T
प्रतिबाधाः 100 ओएमएमएस
घुमाव अनुपात (चिप: केबल): 1:1 सभी चार जोड़े
ओपन सर्किट इंडक्टैंस (OCL): 350UH MIN @100kHZ,0.1VRMS 8mADC BIAS O°C से 70°C तक, सभी चार जोड़े
सभी चार जोड़े द्विदिशात्मक
प्रदर्शन @ 25°C:

सम्मिलन हानि (IL):10.1dB अधिकतम 0.5MHZ से 100MHZ तक
रिटर्न लॉस ((RL):
18dB MIN 0.5MHZ से 40MHZ तक
12-20LOG(f/80)dB MIN 40.1MHZ से 100MHZ तक
क्रॉसस्टॉक एटेंशनः
35dB MIN 0.5MHZ से 40MHZ तक
33-20LOG ((f/50) डीबी MIN 40.1MHZ से 100MHZ तक
सामान्य मोड अस्वीकृति अनुपात (सीएमआरआर):30dB MIN 0.5MHZ से 100MHz तक
अलगाव वोल्टेजः2250 वीडीसी (मैक्स) 60 सेकंड के लिए 500 वी/सेक के वृद्धि समय के साथ।

एलईडी विनिर्देशः

250 ओएचएम एलईडी प्रतिरोध वैकल्पिक हैं, कृपया एलईडी प्रतिरोधों की उपस्थिति या अनुपस्थिति के लिए चार्ट देखें। यदि 250 ओएचएम प्रतिरोधों के बिना एलईडी को लगभग 20 एमए पर निरंतर धारा के साथ संचालित किया जाता है।
एलईडी रंगः
डोमिनेंट वेवलेंथ ((A D): ग्रीन 568 एनएम TYP. IF=20mA पर
फॉरवर्ड वोल्टेज ((VF): GREEN 2.2V TYP. IF=20mA पर
डोमिनेंट वेवलेंथ ((A D): पीला 588 एनएम TYP. IF=20mA पर
फॉरवर्ड वोल्टेज ((VF): पीला 2.1V TYP.at IF=20mA
डोमिनेंट वेवलेंथ ((A D): ORANGE 605 nm TYP. IF=20mA पर
फॉरवर्ड वोल्टेज ((VF): ORANGE 2.1V TYP. IF=20mA पर

यदि एलईडी 250 ओएचएम प्रतिरोधों के साथ है, एलईडी 5 वी वोल्टेज के साथ संचालित है, और मैक्स ऑपरेटिंग करंट 20mA है।
एलईडी रंगः
डोमिनेंट वेवलेंथ ((A D): ग्रीन 568 एनएम TYP. VF=5V पर
फॉरवर्ड करंट ((IF): GREEN 12 mA TYP. VF=5V पर
डोमिनेंट वेवलेंथ ((A D): पीला 588 एनएम TYP. VF=5V पर
फॉरवर्ड करंट (IF): पीला 13 एमए TYP. VF=5V पर
