उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: 7498011122
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 72 पीसी, 576 पीसी
मूल्य: Supportive & Discounted
पैकेजिंग विवरण: ट्रे = 72 पीसी, कार्टन = 576 पीसी
प्रसव के समय: 3 दिनों के भीतर स्टॉक जहाज में
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 4600K.PCS / माह
भाग संख्या: |
7498011122 |
शृंखला: |
WE-RJ45 लैन |
क्रॉस और डेटाशीट: |
LPJ19911ADNL |
पैकेट: |
सरफेस-माउंट (एसएमटी) |
अनुप्रयोग: |
10/100Base-T |
हिपोट टेस्ट: |
2250VDC 1 मिनट। |
औद्योगिक तापमान रेंज: |
-40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस |
निशल्क नमूने: |
उपलब्ध |
भाग संख्या: |
7498011122 |
शृंखला: |
WE-RJ45 लैन |
क्रॉस और डेटाशीट: |
LPJ19911ADNL |
पैकेट: |
सरफेस-माउंट (एसएमटी) |
अनुप्रयोग: |
10/100Base-T |
हिपोट टेस्ट: |
2250VDC 1 मिनट। |
औद्योगिक तापमान रेंज: |
-40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस |
निशल्क नमूने: |
उपलब्ध |

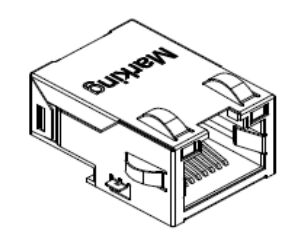

7498011122 (WE-RJ45LAN): एकीकृत LAN ट्रांसफार्मर के साथ 1-पोर्ट SMT 10/100BASE-T RJ45 जैक, 350μH OCL, ऑटो-MDIX, -40 से +85°C.
द7498011122(WE-RJ45LAN) एक 1-पोर्ट, सतह माउंट हैएकीकृत लैन ट्रांसफार्मर के साथ 10/100BASE-T RJ45 कनेक्टर(चुंबकीय + कनेक्टर) यह ऑटो-MDIX सक्षम है, SMT / रिफ्लो विधानसभा के लिए अनुकूलित, औद्योगिक तापमान के लिए रेटेड,और एम्बेडेड पर विश्वसनीय ईथरनेट लिंक के लिए फेराइट चुंबक और मजबूत परिरक्षण के साथ बनाया, औद्योगिक और संचार बोर्ड।
|
भाग संख्या |
निर्माता भाग संख्या |
निर्माता |
विवरण |
|
7498011122 (विकल्पः 7498011122AR / 7498011122R, चेक प्रत्यय) |
LPJ19911ADNL |
LINK-PP |
10/100M SMT RJ45 |
|
|
|||
|
बंदरगाह |
परिचालन तापमान |
आवेदन |
घुड़सवार |
|
1X1 |
-40 °C से +85 °C |
10/100BASE-T (IEEE 802.3u), ऑटो-MDIX सक्षम। |
एसएमटी/बोर्ड-एज (राइट-एंगल ओरिएंटेशन) |
|
|
|||
|
अभिविन्यास |
समाप्ति |
एलईडी रंग |
ढालना |
|
180° कोण (दाएं) |
सोल्डर |
Y/G |
ढाला हुआ |
|
प्रमुख विशेषताएं
|
|||
विद्युत विनिर्देश
(परीक्षण की शर्तेंः एचपी/एजिलेंट 4395ए, 25 °C, आर्द्रता ~ 33%)
| पैरामीटर | मूल्य | नोट्स/परीक्षण की शर्तें |
|---|---|---|
| ओपन सर्किट इंडक्टेंसी (OCL) | 350 μH मिनट | 100 kHz / 100 mV @ 8 mA DC पूर्वाग्रह। |
| मोड़ अनुपात | 11 (Tx)/1१ (आरएक्स)± 2% | 100 किलोहर्ट्ज / 100 एमवी |
| सम्मिलन हानि (IL) | ≤ −1.0 डीबी | 1~100 मेगाहर्ट्ज (अधिकतम) |
| रिटर्न हानि (आरएल) | ≥ -18 डीबी(१३० मेगाहर्ट्ज)≥ -14 डीबी(3060 मेगाहर्ट्ज)≥ -12 डीबी(60~80 मेगाहर्ट्ज)≥ -10 डीबी(80~100 मेगाहर्ट्ज) | आवृत्ति बैंड प्रति डेटाशीट। |
| सामान्य-मोड रिजेक्शन (सीएमआर) | ≥ -40 डीबी(१३० मेगाहर्ट्ज)≥ −37 डीबी(3060 मेगाहर्ट्ज)≥ -35 डीबी(60~100 मेगाहर्ट्ज) | उच्च सीएमआर ईएमआई प्रदर्शन में मदद करता है। |
| क्रॉसस्टॉक (सीटी) | ≤ -35 डीबी(१०० मेगाहर्ट्ज) | 10/100BASE-T के लिए विशिष्ट मैगजैक प्रदर्शन। |
| डायलेक्ट्रिक/हाइपोट | 2250 वीडीसी / 1 मिनट(निर्माता द्वारा निर्दिष्ट पिनों के बीच परीक्षण) | सटीक परीक्षण बिंदुओं के लिए डेटाशीट देखें। |
