उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: RoHS,Reach,SGS, UL,ISO9001
मॉडल संख्या: LPJ0009GDNL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.09-$1.85
पैकेजिंग विवरण: 50pcs / ट्रे, 1200PCS / कार्टन
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3000000/माह
विनिर्देश: |
11A053-5722-00 |
भाग नहीं: |
LPJ0009GDNL |
ईथरनेट: |
10/100 बेस टी |
एल ई डी: |
पीले / हरी |
Apllication: |
ईथरनेट से अधिक बिजली |
नमूने: |
उपलब्ध |
विनिर्देश: |
11A053-5722-00 |
भाग नहीं: |
LPJ0009GDNL |
ईथरनेट: |
10/100 बेस टी |
एल ई डी: |
पीले / हरी |
Apllication: |
ईथरनेट से अधिक बिजली |
नमूने: |
उपलब्ध |

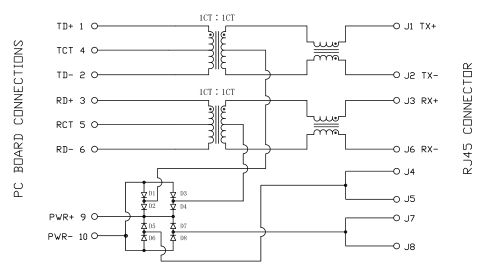

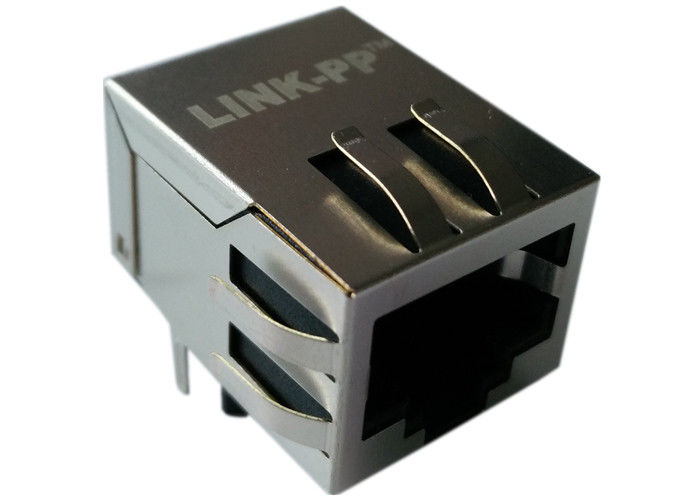

सिंगल पोर्ट आरजे 45 कनेक्टर 10/100 बेस-टी इंटीग्रेटेड मैग्नेटिक्स, पीला / हरा एलईडी, टैब डाउन, आरओएचएस | |
लिंक-पीपी भाग संख्या | LPJ0009GDNL |
अन्य भाग संख्या | 11A053-5722-00 |
आवेदन-लैन | ईथरनेट (नोएन पीओई) |
AutomDX | हाँ |
बीएसटी सर्किट | हाँ |
विन्यास आरएक्स | टी, सी |
कॉन्फ़िगरेशन TX | टी, सी |
मेलिंग एरिया चढ़ाना से संपर्क करें | गोल्ड 6u "/ 15u" / 30u " |
प्रति पोर्ट कोर | 4 |
डायोड | कोई डायोड नहीं |
एलईडी विकल्प | पीला हारा |
कुंडी | नीचे टैब्स |
बंदरगाहों की संख्या | 1X1 |
पीसीबी | FR4 |
पीसीबी माउंट कोण | साइड एंट्री |
पीसीबी बनाए रखने की पोस्ट | टी पोस्ट |
पैकेज ऊंचाई (इंच) | 0.528 |
पैकेज ऊंचाई (मिमी) | 13.40 |
पैकेज की लंबाई (इंच) | 0.839 |
पैकेज की लंबाई (मिमी) | 21.30 |
पैकेज चौड़ाई (इंच) | 0.626 |
पैकेज चौड़ाई (मिमी) | 15.90 |
पिन प्रकार | THT SOLDER |
RoHS कॉम्प्लाइंट | YES-RoHS-5 सोल्डर निष्पादन में अग्रणी के साथ |
खोज | हाँ |
शील्ड ईएमआई टैब | के बिना |
गति | 10/100 आधार-टी |
तापमान | 0 से 70 ℃ |
अनुपात आरएक्स बदलता है | 1CT: 1CT |
अनुपात TX बदल जाता है | 1CT: 1CT |
विद्युत विनिर्देश @ 25 ℃
1. टन अनुपात: 1 सीटी: 1 सीटी
2.OCL (100 किलोहर्ट्ज़, 0.1Vrms, 8mA): 350uH न्यूनतम
3. प्रविष्टि नुकसान:
0.1-100 मेगाहर्ट्ज: -1.1 डीबी मैक्स
4. वापसी का नुकसान:
0.5-30 मेगाहर्ट्ज: -18 डीबी न्यूनतम
40 मेगाहर्ट्ज: -15.5 डीबी न्यूनतम
50 मेगाहर्ट्ज: -13.6 डीबी न्यूनतम
60-80MHz: -12 डीबी न्यूनतम
5. क्रॉस टॉक:
0.1-100 मेगाहर्ट्ज: -40 डीबी टाइप
6. सामान्य मोड अस्वीकृति:
0.1-30MHz: -50 डीबी टाइप
30-60MHz: -40 डीबी टाइप
60-100 मेगाहर्ट्ज: -35 डीबी टाइप
7. पृथक्करण: 1500Vrms
8. तापमान का तापमान: 0 ℃ से 70 ℃।
सामान्य आवश्यकताएँ
1 योग्यता:
इस विनिर्देश के तहत प्रस्तुत कनेक्टर योग्यता परीक्षा को पूरा करने में सक्षम होंगे
यहां निर्दिष्ट आवश्यकताओं।
2 सामग्री:
2.1 प्लास्टिक हाउसिंग: UL94V-0
2.2 संपर्क: कॉपर मिश्र धातु
2.3 शील्ड: कॉपर मिश्र धातु
3 समाप्त करें:
3.1 संपर्क: गोल्ड चुनिंदा चढ़ाया
3.2 संपर्क: निकल सभी खत्म हो गया
3.3 संपर्क सोल्डर पूंछ के लिए संदर्भ ग्राहक ड्राइंग
3.4 शील्ड: टिन या निकल सभी पर चढ़ाया
4 डिजाइन और निर्माण:
कनेक्टर डिजाइन, निर्माण और भौतिक आयामों के बारे में निर्दिष्ट होंगे जैसा कि निर्दिष्ट है
लागू उत्पाद ड्राइंग और टीआईए 10 9 6। इस विनिर्देश के बीच संघर्ष के मामले में और
उत्पाद चित्र, चित्रों को प्राथमिकता दी जाएगी। 50 मिनट (1.27 मिमी) सोना मढ़वाया
टीआईए 10 9 6 विनिर्देशों के अनुरूप कनेक्टर।
उत्पाद की 5 परीक्षा:
कनेक्टर उत्पाद चित्रों और आंतरिक कारीगरी के सभी निर्दिष्ट आयामों को पूरा करेंगे
मानकों। क्रैकिंग, चिप्सिंग, दूषित या ढीले हिस्सों का कोई सबूत नहीं होगा
अप्रत्याशित आंखों के लिए, बिना आवर्धन के निरीक्षण किया।
6 रेटिंग:
6.1 वर्तमान: 1.5 एम्पियर अधिकतम 25 डिग्री सेल्सियस पर
6.2 वोल्ट: 150 वीएसी अधिकतम
7 मीटिंग / अनमेटिंग ऑपरेशंस की न्यूनतम संख्या:
7.1 प्रदर्शन स्तर 1: 750 चक्र
7.2 प्रदर्शन स्तर 2: 2500 चक्र
केबल पुनर्मूल्यांकन की न्यूनतम संख्या 8:
8.1 आवेदन चित्रों का संदर्भ लें
मुख्य ग्राहक
टीआई, इंटेल, सैमसंग, फ्लेक, जैबिल, फ्लेक्सट्रॉनिक्स, साइप्रस, फ्रीस्केल, ईकेएफ ....... के लिए डिज़ाइन
टर्मिनल उपयोगकर्ता के लिए आवेदन
नेटवर्किंग और संचार उपकरणों जैसे एचयूबी, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम, कॉल सेंटर समाधान, कॉम्प्लेक्स सेट टॉप बॉक्स, वीओआईपी गेटवे सेटअप, सीमा गेटवे प्रोटोकॉल, फास्ट ईथरनेट स्विच जैसे नेटवर्किंग और संचार उपकरणों के लिए प्रयुक्त ...
