उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: 0826-1X1T-जी एच एफ
दस्तावेज़: LPJK6064AONL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 पीसी
मूल्य: $1.05
पैकेजिंग विवरण: 50pcs / ट्रे, 1200pcs / गत्ते का डिब्बा
प्रसव के समय: 3 दिनों के भीतर स्टॉक जहाज में
भुगतान शर्तें: नेट30/60/90 दिन, डी/ए, डी/पी, टी/टी
आपूर्ति की क्षमता: 250000-320000 / माह
भाग संख्या: |
0826-1एक्स1टी-जीएच-एफ |
उत्पाद का प्रकार: |
एकीकृत कनेक्टर मॉड्यूल (आईसीएम) |
ईथरनेट स्पीड: |
1000base-t |
बंदरगाह विन्यास: |
सिंगल पोर्ट, 1×1 |
पो -क्षमता: |
PoE+ 30 W |
आरजे45 टैब: |
टैब ऊपर |
बढ़ते: |
होल माउंट के माध्यम से |
एलईडी विन्यास: |
ओजी/वाई |
परिचालन तापमान: |
-40°C से +85°C |
ईएमआई टैब: |
हाँ |
ओसीएल: |
350 µH न्यूनतम |
हिपोट: |
2250 वीडीसी |
भाग संख्या: |
0826-1एक्स1टी-जीएच-एफ |
उत्पाद का प्रकार: |
एकीकृत कनेक्टर मॉड्यूल (आईसीएम) |
ईथरनेट स्पीड: |
1000base-t |
बंदरगाह विन्यास: |
सिंगल पोर्ट, 1×1 |
पो -क्षमता: |
PoE+ 30 W |
आरजे45 टैब: |
टैब ऊपर |
बढ़ते: |
होल माउंट के माध्यम से |
एलईडी विन्यास: |
ओजी/वाई |
परिचालन तापमान: |
-40°C से +85°C |
ईएमआई टैब: |
हाँ |
ओसीएल: |
350 µH न्यूनतम |
हिपोट: |
2250 वीडीसी |

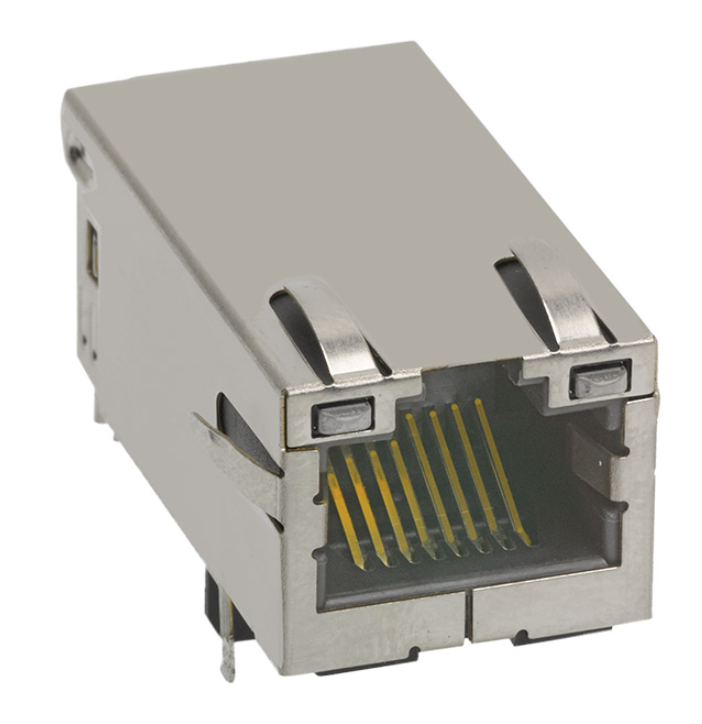

0826-1X1T-GH-Fएक औद्योगिक-ग्रेड, सिंगल-पोर्ट (1x1) गीगाबिट ईथरनेट इंटीग्रेटेड कनेक्टर मॉड्यूल (आईसीएम) है जिसे एकीकृत मैग्नेटिक्स के साथ डिज़ाइन किया गया है औरईथरनेट प्लस पर पावर (PoE+)क्षमताओं. का पूर्णतः अनुपालन करता हैआईईईई 802.3atमानकों, यह तक पहुंचाता है30W सतत शक्ति (720 mA @ 57 VDC)एक मजबूत बनाए रखते हुए2250 वीडीसी ढांकता हुआ अलगाव.
एक अंतरिक्ष-कुशल में कॉन्फ़िगर किया गयाटैब-अप, थ्रू-होलद्वि-रंग स्थिति एलईडी के साथ फॉर्म फैक्टर, यह विस्तारित तापमान रेंज में विश्वसनीय रूप से संचालित होता है-40°C से +85°C, जो इसे औद्योगिक IoT गेटवे, IP सुरक्षा कैमरे, हाई-पावर वायरलेस एक्सेस पॉइंट (WAPs), और एम्बेडेड कंप्यूटिंग प्लेटफ़ॉर्म के लिए प्रमुख विकल्प बनाता है।
| पैरामीटर | कीमत | इंजीनियरिंग नोट्स/संदर्भ |
| भाग संख्या (एमपीएन) | 0826-1एक्स1टी-जीएच-एफ | ड्राइंग संशोधन: रेव. डी |
| पोर्ट कॉन्फ़िगरेशन | 1x1 (सिंगल पोर्ट), टैब-अप | मानक ऊँचाई प्रोफ़ाइल |
| ईथरनेट डेटा दर | 10/100/1000BASE-T (गीगाबिट) | 4-जोड़ी संतुलित ट्रांसफार्मर |
| माउन्टिंग का प्रकार | थ्रू-होल माउंट (THT) | वेव सोल्डरिंग: अधिकतम 260°C अधिकतम (≤ 10s) |
| आवास सामग्री | थर्माप्लास्टिक पीए, काला | ज्वलनशीलता रेटिंग UL 94V-0 |
| संपर्क चढ़ाना | 30 µ-इंच निकेल के ऊपर 50 µ-इंच कठोर सोना | एफसीसी नियमों और विनियमों के अनुरूप है |
| परिरक्षण | तांबा मिश्र धातु, निकल चढ़ाया हुआ | एकीकृत ईएमआई टैब (उंगलियां) |
| परिचालन तापमान | -40°C से +85°C | विस्तारित/औद्योगिक तापमान |
| एजेंसी प्रमाणपत्र | UL मान्यता प्राप्त (फ़ाइल #E196366 और E169987) | RoHS अनुरूप |
| मीट्रिक | विनिर्देश | अनुपालन/परीक्षण की स्थिति |
| पीओई वर्गीकरण | PoE+ (IEEE 802.3 अनुरूप) | 30W तक पावर डिलीवरी |
| सतत वर्तमान रेटिंग | 720 एमए मैक्स। @57 वीडीसी सतत | संतुलित डीसी लाइन करंट |
| पीक इनरश करंट | 1.2 एक अधिकतम. @57 वीडीसी | अवधि: 200 मि |
| ढांकता हुआ अलगाव (हिपोट) | 2250 वीडीसी | 100% उत्पादन परीक्षण (आईईईई 802.3) |
| टर्न अनुपात (टीपी1 से टीपी4) | 1CT : 1CT ±2% | सभी 4 चैनलों से मेल खाता है |
| ओपन सर्किट इंडक्शन (ओसीएल) | 350 µH न्यूनतम. | 100 kHz, 100 mVrms, 11 mA DC पूर्वाग्रह |
| निविष्ट वस्तु का नुकसान |
0.1 मेगाहर्ट्ज - 1.0 मेगाहर्ट्ज: -1.1 डीबी अधिकतम 1.0 मेगाहर्ट्ज - 65 मेगाहर्ट्ज: -0.8 डीबी अधिकतम 65 मेगाहर्ट्ज - 100 मेगाहर्ट्ज: -1.0 डीबी अधिकतम 100 मेगाहर्ट्ज - 125 मेगाहर्ट्ज: -1.2 डीबी अधिकतम |
गीगाबिट सिग्नल इंटीग्रिटी स्पेक्स से अधिक |
| वापसी हानि (न्यूनतम) |
0.5 मेगाहर्ट्ज - 40 मेगाहर्ट्ज: -18 डीबी 40 मेगाहर्ट्ज - 100 मेगाहर्ट्ज: - [12 - 20·लॉग(एफ/80 मेगाहर्ट्ज)] डीबी |
100 Ω विभेदक रेखाओं का मिलान |
| मुख्यमंत्री से मुख्यमंत्री तक अस्वीकृति | -30 डीबी न्यूनतम। (100 किलोहर्ट्ज़ - 100 मेगाहर्ट्ज) | सामान्य-मोड फ़िल्टरिंग |
| सीएम से लेकर डीएम तक की अस्वीकृति | -35 डीबी न्यूनतम। (100 किलोहर्ट्ज़ - 100 मेगाहर्ट्ज) | क्रॉसस्टॉक और विकिरण दमन |
| सूचक | रंग | फॉरवर्ड वोल्टेज प्रकार. | प्रमुख तरंगदैर्घ्य | पिन आवंटन और ध्रुवीयता |
| एलईडी 1 (बाएं) | पीला | 2.1 वी | 590 एनएम | पिन 17 (+) / पिन 18 (-) |
| एलईडी 2 (दाएं) | नारंगी | 2.0 वी | 610 एनएम | पिन 19 (+) / पिन 20 (-) |
| एलईडी 2 (दाएं) | हरा | 2.2 वी | 570 एनएम | पिन 19 (-) / पिन 20 (+) (द्वि-रंग) |
0826-1X1T-GH-F थ्रू-होल पीसीबी माउंटिंग का उपयोग करता हैके साथटैब अप करेंRJ45 कॉन्फ़िगरेशन और मानक ऊंचाई प्रोफ़ाइल। मैकेनिकल ड्राइंग संपूर्ण कनेक्टर रूपरेखा, टर्मिनल स्थिति, माउंटिंग ज्यामिति, पैनल खोलने की सिफारिश और लीड आयाम प्रदान करती है।
ड्राइंग पर दिखाए गए महत्वपूर्ण यांत्रिक विवरणों में शामिल हैं:
| यांत्रिक विशेषता | ड्राइंग संबंधी जानकारी |
|---|---|
| बढ़ते | छेद के माध्यम से |
| पोर्ट ओरिएंटेशन | टैब अप करें |
| प्रोफ़ाइल | मानक |
| कनेक्टर चौड़ाई संदर्भ | 0.500 इंच [12.70 मिमी] |
| कनेक्टर कुल लंबाई संदर्भ | 1.290 इंच [32.77 मिमी] |
| सामने की ऊँचाई का संदर्भ | 0.642 इंच [16.31 मिमी] |
| पीसीबी से संबंधित ऊंचाई संदर्भ | 0.536 इंच [13.61 मिमी] |
| सुझाई गई पैनल खोलने की चौड़ाई | 0.672 इंच [17.07 मिमी] |
| सुझाई गई पैनल खोलने की ऊँचाई | 0.551 इंच [14.00 मिमी] |
| सुझाए गए पैनल खोलने की गहराई/संदर्भ | 0.080 इंच [2.03 मिमी] |
इन आयामों को ड्राइंग संदर्भ के रूप में माना जाना चाहिए और उत्पादन टूलींग या पीसीबी रिलीज से पहले नवीनतम नियंत्रित ड्राइंग के खिलाफ जांच की जानी चाहिए।
0826-1X1T-GH-F के लिए डिज़ाइन किया गया है1-पोर्ट गीगाबिट ईथरनेट अनुप्रयोगों के लिए एकीकृत मैग्नेटिक्स और PoE+ क्षमता की आवश्यकता होती है.
विशिष्ट अनुप्रयोग क्षेत्रों में शामिल हैं:
ईथरनेट-संचालित नेटवर्क उपकरणों के लिए जहां आरजे45 इंटरफ़ेस और मैग्नेटिक्स को एकल पीसीबी-माउंटेड घटक में एकीकृत करने की आवश्यकता होती है।
-40°C से +85°C ऑपरेटिंग रेंज व्यापक परिवेश-तापमान स्थितियों के संपर्क में आने वाले अनुप्रयोगों का समर्थन करती है।
सिंगल-पोर्ट 1×1 कॉन्फ़िगरेशन एम्बेडेड बोर्ड और नेटवर्किंग सिस्टम के लिए उपयुक्त है जिसके लिए कॉम्पैक्ट एकीकृत ईथरनेट इंटरफ़ेस की आवश्यकता होती है।
उपयोगी जहां 1000BASE-T कनेक्टिविटी, PoE क्षमता, स्टेटस एलईडी और थ्रू-होल असेंबली हार्डवेयर आवश्यकताओं का हिस्सा हैं।
एकीकृत मैग्नेटिक्स के साथ मानक गीगाबिट ईथरनेट इंटरफ़ेस की आवश्यकता वाले कनेक्टेड डिवाइसों के लिए उपयुक्त।
द्वितीयक स्रोतों का मूल्यांकन करते समय या आपूर्ति श्रृंखला की बाधाओं को कम करते समय, निम्नलिखित पिन-संगत और कार्यात्मक विकल्पों की तुलना करें:
| उत्पादक | वैकल्पिक भाग संख्या | रफ़्तार | पीओई मानक | ड्रॉप-इन संगतता नोट |
| बेल फ़्यूज़ | 0826-1एक्स1टी-जीएच-एफ | 1जीबीई | PoE+ (30W) | मूल बेसलाइन एमपीएन |
| पल्स इलेक्ट्रॉनिक्स | JXK0-0115NL /JK0-0177NL |
1जीबीई | PoE+ (30W) | कार्यात्मक मिलान; एलईडी फॉरवर्ड वोल्टेज और फ़ुटप्रिंट सेंटर-टैप पिच को सत्यापित करें। |
| वुर्थ इलेक्ट्रॉनिक | 7499111440 | 1जीबीई | PoE+ (30W) | 100% पिन-टू-पिन संगत; पैनल स्प्रिंग फिंगर ईएमआई स्थिति की जांच करें। |
| हेलो इलेक्ट्रॉनिक्स | HFJ11-1G48ERL | 1जीबीई | PoE+ (30W) | विस्तारित तापमान अनुरूप; ट्रेस कीपआउट ज्योमेट्री की समीक्षा करें। |
उत्तर: हाँ. 0826-1X1T-GH-F मानक 10/100/1000BASE-T ईथरनेट डेटा नेटवर्क के साथ पूरी तरह से बैकवर्ड-संगत है। यदि PoE की आवश्यकता नहीं है, तो बस सेंटर टैप पिन (VC1-VC4: पिन 13, 14, 15 और 16) को पृथक पीसीबी पैड के साथ असंबद्ध (फ्लोटिंग) छोड़ दें।
उत्तर: 0826-1X1T-GH-F को PoE+ (IEEE 802.3at) के लिए इंजीनियर किया गया है, जिसमें कम DC प्रतिरोध (DCR) के साथ चुंबकीय वाइंडिंग और 350 mA (15.4W) की मानक PoE सीमा की तुलना में चुंबकीय संतृप्ति के बिना 720 mA निरंतर संतुलित DC करंट (30W तक) ले जाने में सक्षम तार गेज शामिल हैं।
ए: कनेक्टर हाउसिंग को उच्च तापमान वाले थर्मोप्लास्टिक (UL 94V-0) से ढाला गया है। अनुशंसित पीक वेव सोल्डरिंग विनिर्देश 10 सेकंड से अधिक नहीं की अवधि के लिए अधिकतम 260 डिग्री सेल्सियस है।
ए: एलईडी 1 (बाएं) एक एकल रंग का पीला डायोड है जो पिन 17 (+) और 18 (-) पर संचालित होता है। LED 2 (दाएं) एक दोहरे रंग (नारंगी/हरा) द्विध्रुवी असेंबली है: पिन 19 पर सकारात्मक वोल्टेज लगाने से नारंगी रंग प्रकाशित होता है, जबकि पिन 20 पर सकारात्मक वोल्टेज लगाने से हरा रंग प्रकाशित होता है। विशिष्ट वर्तमान ड्रा 20 एमए है।
