उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: 000-7365-30R-LF1
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$0.8
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: 3 दिनों के भीतर स्टॉक जहाज में
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
भाग संख्या: |
000-7365-30R-LF1 |
लिंक-पीपी मॉडल: |
LP5014NL |
बढ़ते: |
श्रीमती |
प्रकार: |
गीगाबिट ईथरनेट ट्रांसफार्मर |
पो: |
गैर POE |
पिन नंबर: |
48 |
भाग संख्या: |
000-7365-30R-LF1 |
लिंक-पीपी मॉडल: |
LP5014NL |
बढ़ते: |
श्रीमती |
प्रकार: |
गीगाबिट ईथरनेट ट्रांसफार्मर |
पो: |
गैर POE |
पिन नंबर: |
48 |
| पैरामीटर | विवरण |
|---|---|

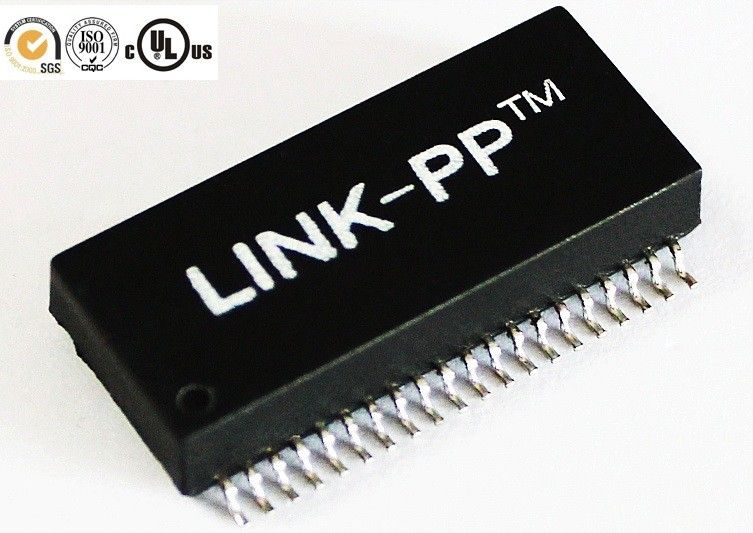

| मॉडल | 000-7365-30R-LF1 क्रॉस LP5014NL |
| निर्माता | LINK-PP |
| उत्पाद का प्रकार | दोहरी पोर्ट गिगाबिट ईथरनेट ट्रांसफॉर्मर |
| डेटा दर | 10 / 100 / 1000Base-T |
| टर्न अनुपात | 1CT:1CT (TX) / 1CT:1CT (RX) |
| OCL (ओपन सर्किट इंडक्शन) | ≥ 350 µH न्यूनतम @ 100 kHz, 100 mV, 8 mA DC पूर्वाग्रह |
| सम्मिलन हानि | ≤ 1.0 dB अधिकतम (1–100 MHz) |
| वापसी हानि (न्यूनतम) | 1–30 MHz: 18 dB 40 MHz: 18 dB 50 MHz: 16 dB 60–80 MHz: 12 dB 100 MHz: 10 dB |
| क्रॉसस्टॉक (न्यूनतम) | 30 MHz: 45 dB 60 MHz: 40 dB 100 MHz: 35 dB |
| DCMR (न्यूनतम) | 30 MHz: 43 dB 60 MHz: 37 dB 100 MHz: 33 dB |
| पृथक्करण वोल्टेज | 1500 Vrms न्यूनतम |
| परिचालन तापमान | –40 °C से +85 °C |
| पैकेज का प्रकार | 48-पिन एसएमटी |
| पैकेज का आकार | लगभग 28.0 × 15.4 × 7.0 मिमी |
| RoHS / REACH | अनुपालक |
| संगत मॉडल | पल्स H5014NL |
| अनुप्रयोग | ईथरनेट स्विच, राउटर, NIC, औद्योगिक नियंत्रण प्रणाली, आईपी कैमरे, वीओआईपी फोन |
| विद्युत विनिर्देश | |
| टर्न अनुपात | 50KHz, 0.5V |
| चिप साइड | लाइन साइड=1CT: 1CT+_2% |
| इंडक्शन (Ls) | 100KHz, 0.1V, 12mA DC पूर्वाग्रह: |
| चिप साइड | 350uH न्यूनतम |
| सम्मिलन हानि | 1-100MHz: -1.4dB अधिकतम |
| वापसी हानि |
1-30MHz: -16dB न्यूनतम 40MHz: -14.4dB न्यूनतम 50MHz: -13.1dB न्यूनतम 60-80MHz: -12dB न्यूनतम 100MHz: -10dB न्यूनतम |
| विभेदक से सामान्य मोड अस्वीकृति: |
30MHz: -45dB न्यूनतम 60MHz: -40dB न्यूनतम 100MHz: -35dB न्यूनतम |
| क्रॉसस्टॉक |
30MHz: -40dB न्यूनतम 60MHz: -35dB न्यूनतम 100MHz: -30dB न्यूनतम |
| हाई-पॉट | 1500Vrms न्यूनतम |
000-7365-30R-LF WE LAN असतत ट्रांसफॉर्मर अनुप्रयोग:
हम नीचे इन भाग संख्याओं की पेशकश भी कर सकते हैं:
| P25-156-P9W9 | LPJu5202b53nl |
| 101110F9017M440ZA | LPJ0025AGNL |
| 8188P-B-1 | LPJE651XBHNL |
| 000-5408-37R-LF3 ( 74092010 ) | LP88026 |
| 000-7090-37R-LF1 | LP1188NLE |
| 000-7093-37R-LF1 | LP5007ANLE |
| 000-7365-30R-LF1 ( 749020020 ) | LP5014ANLE |
| 020181MHAM4M408ZA | LPJU4202A64NL |
| 0810-1X1T-01 | LPJ2012KONL |
| 0810-1X1T-03 | LPJ2026KONL |
| 0810-1x1T-03-F | LPJ2026KONL |
| 0810-1X1T-06 | JH8087-6A57R |
| 0810-1X1T-06 | LPJ2011KONL |
| 0810-1X4T-06-F | JH48087-6A57R |
| 0811-2X4R-28-F | LPJ47212CNL |
| 0811-2X4R-79-F | JH7434FER |
