उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: 1-1840419-3
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.09-$1.85
पैकेजिंग विवरण: वैकल्पिक
प्रसव के समय: स्टॉक में
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3000000/माह
पी / एन: |
1-1840419-3 |
क्रॉस पी / एन: |
LPJD1011BENL |
गति: |
10/100बेस-टी |
पोर्ट: |
1x1 |
एलईडी विकल्प: |
वाई/जी |
परिरक्षण: |
परिरक्षित |
ईएमआई टैब: |
नहीं |
पोर्ट कॉन्फ़िगरेशन: |
ऊर्ध्वाधर |
पी / एन: |
1-1840419-3 |
क्रॉस पी / एन: |
LPJD1011BENL |
गति: |
10/100बेस-टी |
पोर्ट: |
1x1 |
एलईडी विकल्प: |
वाई/जी |
परिरक्षण: |
परिरक्षित |
ईएमआई टैब: |
नहीं |
पोर्ट कॉन्फ़िगरेशन: |
ऊर्ध्वाधर |

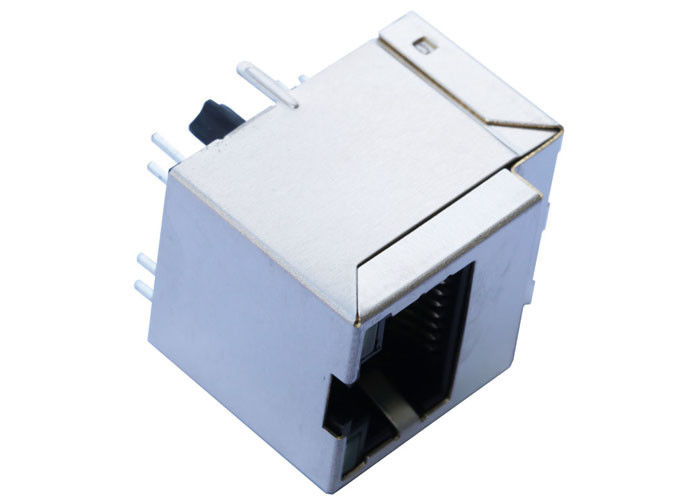

1-1840419-3 180 डिग्री RJ45 महिला जैक आईपी कैमरों के लिए LPJD1011BENL
त्वरित विवरण:
वर्टिकल माउंट RJ45 मैगजैक 1-1840419-3 10/100BASE-T ईथरनेट प्रदर्शन प्रदान करता है। ये आईसीएम मौजूदा ईथरनेट नेटवर्क के साथ पीछे की ओर संगत हैं और सभी प्रमुख पीएचवाई के साथ संगत हैं,नवीनतम वर्तमान मोड और वोल्टेज मोड चिप्स सहितउपयुक्त अनुप्रयोगों में एकल-बोर्ड मदरबोर्ड, औद्योगिक पीसी, प्रिंटर, बेटी कार्ड, औद्योगिक नियंत्रक और किसी भी अनुप्रयोगों में ऊर्ध्वाधर माउंट ईथरनेट कनेक्टर की आवश्यकता होती है,जहां बोर्ड स्थान एक प्रीमियम है.
नोट्स:
आवेदन सहायता
नेटवर्क अनुप्रयोगों में उपयोग के लिए डिज़ाइन किया गया जैसेः
एडीएसएल मॉडेम सहित एसओएचओ (छोटे कार्यालय/घर कार्यालय) उपकरण
LAN-on-Motherboard (LOM) कार्यान्वयन
ईथरनेट हब और स्विच
मानकों का अनुपालन
के साथ पूरी तरह से अनुरूपआईईईई 802.3ईथरनेट विनिर्देश
कनेक्टर सामग्री
आवास सामग्री: थर्मोप्लास्टिक पीबीटी + 30% ग्लास फाइबर, UL94V-0 रेटेड
संपर्क सामग्री: फॉस्फर कांस्य C5210R-EH, मोटाई = 0.35 मिमी
पिन सामग्री: पीतल C2680R-H, मोटाई = 0.35 मिमी
ढाल: तांबा मिश्र धातु (ब्रास H65Y), मोटाई = 0.2 मिमी
संपर्क कोटिंग: संपर्क क्षेत्र में सोने की चढ़ाई ≥ 6 माइक्रो-इंच
सोल्डरिंग की स्थिति
उपयुक्ततरंग मिलाप
अधिकतम मिलाप टिप तापमानः265°C
अधिकतम अवधिः5 सेकंड
विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| घुमाव अनुपात (±2%) | TX = 1CT:1CT, RX = 1CT:1CT |
| प्रेरण क्षमता (OCL) | 350 μH मिन @ 100kHz, 0.1V, 8mA DC Bias |
| सम्मिलन हानि | -1.1 डीबी अधिकतम @ 0.1~100 मेगाहर्ट्ज |
| रिटर्न हानि |
-18 डीबी मिन @ 0.5-30 मेगाहर्ट्ज -15.5 डीबी मिन @ 40 मेगाहर्ट्ज -13.6 डीबी मिन @ 50 मेगाहर्ट्ज -12 डीबी मिन @ 60 ¢ 80 मेगाहर्ट्ज |
| क्रॉसस्टॉक | -40 डीबी टाइप @ 0.1~100 मेगाहर्ट्ज |
| सामान्य मोड अस्वीकृति |
-50 डीबी टाइप @ 0.130 मेगाहर्ट्ज -40 डीबी टाइप @ 3060 मेगाहर्ट्ज -35 डीबी टाइप @ 60~100 मेगाहर्ट्ज |
| हाई-पॉट परीक्षण वोल्टेज | 1500 Vrms मिनट |
| परिचालन तापमान | 0°C से +70°C |
| भाग संख्या | 1-1840419-3 |
|---|---|
| बंदरगाहों की संख्या | 1x1 |
| गति | 10/100BASE-T |
| ऊंचाई प्रोफ़ाइल | मानक |
| एलईडी | हाँ |
| एलईडी प्रकार | पीला / हरा (Y/G) |
| पोर्ट विन्यास | ऊर्ध्वाधर |
| ईएमआई टैब | नहीं |
| माउंटिंग प्रकार | छेद के माध्यम से पर्वत |
| RoHS अनुपालन | हाँ |
LPJD1011BENL डेटाशीट:
बीगलबोन ब्लैक
LINK-PPआरजे45 कनेक्टर के लिए डिज़ाइन किया गयाबीगलबोन ब्लैककाटेक्सास इंस्ट्रूमेंट्स
http://www.ti.com/tool/beaglebk#0
एआरएम® कॉर्टेक्सTM-ए8 प्रोसेसर डेवलपर्स और शौकीनों के लिए एक कम लागत वाला, ओपन-सोर्स, समुदाय समर्थित विकास मंच।
LINK-PP ---- Ti के लिए एम्बेडेड सिस्टम का नामित आपूर्तिकर्ता और समर्थक
