उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: ISO9001,SGS,UL,CE,REACH
मॉडल संख्या: XMG-01-4-P23-111-1P0
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.09-$1.85
पैकेजिंग विवरण: वैकल्पिक ट्रे
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3000000/माह
कल्पना: |
XMG-01-4-P23-111-1P0 |
एनालॉग पीएन: |
LPJ0257GENL |
लिंग: |
महिला जैक |
ईथरनेट: |
10/100 चुंबकीय पीओई |
एलईडी रंग: |
जी / y; जी / जी /; y / y |
नमूने: |
उपलब्ध |
कल्पना: |
XMG-01-4-P23-111-1P0 |
एनालॉग पीएन: |
LPJ0257GENL |
लिंग: |
महिला जैक |
ईथरनेट: |
10/100 चुंबकीय पीओई |
एलईडी रंग: |
जी / y; जी / जी /; y / y |
नमूने: |
उपलब्ध |

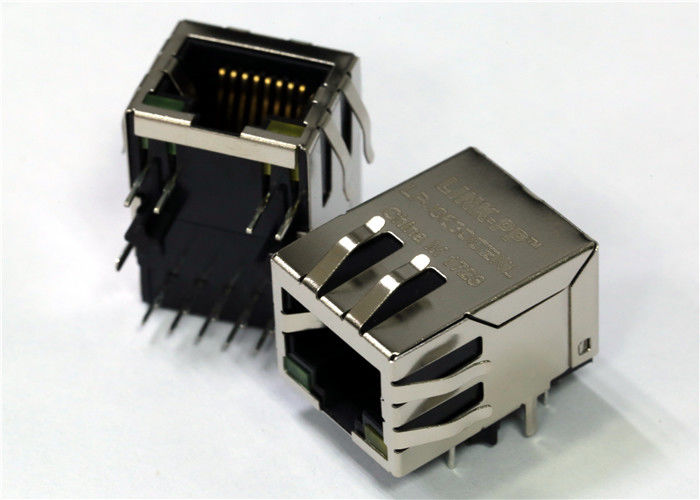

लक्षण | XMG-01-4-P23-111-1P0 सिंगल पोर्ट PoE RJ45 पिन क्रॉस संगत पिन पिन |
2) यूएसबी के साथ एसएमडी, टीएचटी और टीएचटी | |
3) 350μH मिनट, ओसीएल 8 एमए पूर्वाग्रह के साथ | |
4) आईईईई 802.3 का पालन करता है | |
5) विस्तारित तापमान सीमा 0 डिग्री सेल्सियस ~ 70 डिग्री सेल्सियस (या -40 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस) उपलब्ध | |
6) पीओई / पीओई + (350 एमए ~ 720 एमए) | |
ऑपरेशन / आवेदन | × डीएसएल मोडेम |
EMbedded पीसी | |
लैन अनुप्रयोग | |
हब, रूटर, स्विच | |
AVR, डीवीआर | |
विद्युत विशेषतायें | |
परिरक्षित | बिना साथ |
समाप्ति विशेषताएं | |
ईएमआई फिंगर | बिना साथ |
समापन विधि | मिलाप |
शारीरिक विशेषताएं | |
एलईडी | बिना साथ |
ईएमआई फिंगर्स - टॉप एंड साइड्स | बिना साथ |
लच ओरिएंटेशन | टेप यूपी / डाउन |
पीसीबी पूंछ की लंबाई | 3.5 ± 0.5mm |
बोर्ड ऊपर ऊँचाई | ऐच्छिक |
संपर्क विशेषताएं | |
पहले से लोड | हाँ |
संपर्क समाप्ति प्रकार | छेद के माध्यम से |
कनेक्टर शैली | जैक |
कोर संख्या | 4 |
उद्योग के मानकों | |
लीड फ्री सोल्डर प्रक्रिया | वेव सोल्डर 265 डिग्री सेल्सियस करने में सक्षम है |
RoHS / elv अनुपालन इतिहास | हमेशा आरओएचएस अनुपालन था |
उपयोग के लिए शर्तें | |
प्र लागू होता है | मुद्रित सर्किट बोर्ड |
पर्यावरण की स्थिति | कार्यालय प्रांगण |
ऑपरेटिंग तापमान (डिग्री सेल्सियस) | 0 डिग्री सेल्सियस ~ 70 डिग्री सेल्सियस / -40 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस |
अन्य सुविधाओं | |
चुंबकीय सर्किट | 3D15 |
स्थिति संकेतक | एलईडी |
बाएं एलईडी रंग | ऐच्छिक |
सही एलईडी रंग | ऐच्छिक |
Decacpling संधारित्र | बिना साथ |
रियर पीसीबी ग्राउंड टैब | बिना साथ |
सिंगल लीड मात्रा | 8 |
डाटा शीट | 2 डी / 3 डी एसपीपी चरण आईजीएस फ़ाइल |
अन्य नाम | LPJ0257GENL |
एक्सएमजी -01-4-पी 23-111-1 पी 0 पीओई आरजे 45 कनेक्टर लिंक-पीपी से उपलब्ध है | |
पीसीबी माउंट टाइप करें | थ्रू-होल (THT) |
बंदरगाहों की संख्या | 1, 2, और 4 बंदरगाहों और ढेर 2x1, 2x2, 2x4, 2x6 और 2x8 |
शील्ड और अनशिल्ड | शील्ड और अनशिल्ड में उपलब्ध है |
कनेक्टर प्रकार | आरजे 45 |
PoE | इथरनेट एकीकृत पर पावर |
आकर्षणविद्या | चुंबकीय एकीकृत |
मैग्नेटिक्स स्पीड | मैग्नेटिक्स 10/100 एमबीपीएस और 1000 एमबीपीएस |
पैकेजिंग | ट्रे विकल्प |
टैब स्थान | टैब अप और टैब डाउन विकल्प |
एलईडी रंग | ऐच्छिक |
पदों की संख्या | 8 और 10 पद या अन्य |
संपर्कों की संख्या | 8 और 10 संपर्क या अन्य |
RoHS कॉम्प्लाइंट | हाँ |
सोल्डर तापमान | 230 से 240 degr.C 5-10 सेकंड्स |
सोल्डर हाई-टेम्प विकल्प | 260 degr.C 5-10 सेकंड्स |
उच्च तापमान विकल्प | -40 से +85 डिग्री एफ |
परिचालन तापमान | -0 से 70 डिग्री सी |
