उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: ISO9001,SGS,UL,CE,REACH

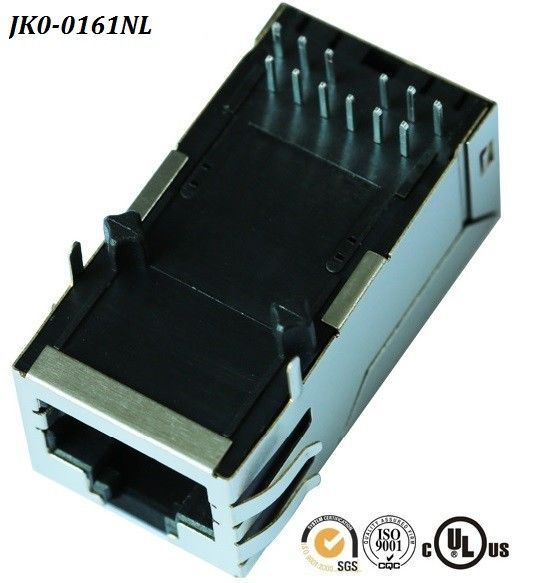

मॉडल संख्या: JK0-0161NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.09-$1.85
पैकेजिंग विवरण: वैकल्पिक
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3000000/माह
निर्दिष्टीकरण: |
JK0-0161NL |
पीएन: |
LPJK2064CNL |
ईथरनेट: |
पीओई गिगाबिट |
नमूने: |
उपलब्ध |
फ़ाइल: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
बंदरगाह: |
1x1 |
निर्दिष्टीकरण: |
JK0-0161NL |
पीएन: |
LPJK2064CNL |
ईथरनेट: |
पीओई गिगाबिट |
नमूने: |
उपलब्ध |
फ़ाइल: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
बंदरगाह: |
1x1 |
| सिंगल पोर्ट आरजे 45 कनेक्टर 1000 बेस-टी इंटीग्रेटेड मैग्नेटिक्स और पीओई के साथ, एलईडी, टैब अप, RoHS के बिना | |
| लिंक-पीपी भाग संख्या | LPJK2064CNL |
| पल्स भाग संख्या | JK0-0161NL |
| आवेदन-लैन | ईथरनेट (PoE) |
| AutomDX | हाँ |
| बीएसटी सर्किट | हाँ |
| विन्यास आरएक्स | टी, सी |
| कॉन्फ़िगरेशन TX | टी, सी |
| मेलिंग एरिया चढ़ाना से संपर्क करें | गोल्ड 6u "/ 15u" / 30u " |
| प्रति पोर्ट कोर | 8 |
| डायोड | कोई डायोड नहीं |
| एलईडी विकल्प | एल ई डी के बिना |
| कुंडी | टैब यूपी |
| बंदरगाहों की संख्या | 1X1 |
| पीसीबी | FR4 |
| पीसीबी माउंट कोण | साइड एंट्री |
| पीसीबी बनाए रखने की पोस्ट | टी पोस्ट |
| पैकेज ऊंचाई (इंच) | 0.531 |
| पैकेज ऊंचाई (मिमी) | 13.50 |
| पैकेज की लंबाई (इंच) | 1.30 |
| पैकेज की लंबाई (मिमी) | 33.02 |
| पैकेज चौड़ाई (इंच) | 0.654 |
| पैकेज चौड़ाई (मिमी) | 16.60 |
| पिन प्रकार | THT SOLDER |
| RoHS कॉम्प्लाइंट | YES-RoHS-5 सोल्डर निष्पादन में अग्रणी के साथ |
| खोज | हाँ |
| शील्ड ईएमआई टैब | साथ में |
| गति | 1000 बेस-टी |
| तापमान | 0 से 70 ℃ |
| अनुपात आरएक्स बदलता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
लक्षण | 1x 10/100/1000 बेस-टी एकल पोर्ट पीओई आरजे 45 एकीकृत मैग्नेटिक्स के साथ |
2) यूएसबी के साथ एसएमडी, टीएचटी और टीएचटी | |
3) 350μH मिनट, ओसीएल 8 एमए पूर्वाग्रह के साथ | |
4) आईईईई 802.3 का पालन करता है | |
5) विस्तारित तापमान सीमा 0 डिग्री सेल्सियस ~ 70 डिग्री सेल्सियस (या -40 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस) उपलब्ध | |
6) पीओई / पीओई + (350 एमए ~ 720 एमए) | |
ऑपरेशन / आवेदन | × डीएसएल मोडेम |
EMbedded पीसी | |
लैन अनुप्रयोग | |
हब, रूटर, स्विच | |
AVR, डीवीआर | |
विद्युत विशेषतायें | |
परिरक्षित | बिना साथ |
समाप्ति विशेषताएं | |
ईएमआई फिंगर | बिना साथ |
समापन विधि | मिलाप |
शारीरिक विशेषताएं | |
एलईडी | बिना साथ |
ईएमआई फिंगर्स - टॉप एंड साइड्स | बिना साथ |
लच ओरिएंटेशन | टेप यूपी / डाउन |
पीसीबी पूंछ की लंबाई | 3.5 ± 0.5mm |
बोर्ड ऊपर ऊँचाई | 0.536 "(11.15 ~ 13.61 मिमी) |
संपर्क विशेषताएं | |
पहले से लोड | हाँ |
संपर्क समाप्ति प्रकार | छेद के माध्यम से |
कनेक्टर शैली | जैक |
कोर संख्या | 8 |
उद्योग के मानकों | |
ईओएचएस / ईएलवी कॉप्लायंस | RoHS अनुपालन, ईएलवी अनुपालन |
लीड फ्री सोल्डर प्रक्रिया | वेव सोल्डर 265 डिग्री सेल्सियस करने में सक्षम है |
RoHS / elv अनुपालन इतिहास | हमेशा आरओएचएस अनुपालन था |
उपयोग के लिए शर्तें | |
प्र लागू होता है | मुद्रित सर्किट बोर्ड |
पर्यावरण की स्थिति | कार्यालय प्रांगण |
ऑपरेटिंग तापमान (डिग्री सेल्सियस) | 0 डिग्री सेल्सियस ~ 70 डिग्री सेल्सियस / -40 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस |
अन्य सुविधाओं | |
चुंबकीय सर्किट | 3D15 |
स्थिति संकेतक | एलईडी |
बाएं एलईडी रंग | ऐच्छिक |
सही एलईडी रंग | ऐच्छिक |
Decacpling संधारित्र | बिना साथ |
रियर पीसीबी ग्राउंड टैब | बिना साथ |
सिंगल लीड मात्रा | 8 |
