2227303-1 SFP Cage 4Gb/s सिंगल पोर्ट हाई परफॉर्मेंस प्लग करने योग्य I/O

द2227303-1 एसएफपी पिंजरादूरसंचार, औद्योगिक ईथरनेट, एम्बेडेड सिस्टम और नेटवर्किंग उपकरणों में विश्वसनीय प्लग करने योग्य I/O कनेक्टिविटी के लिए डिज़ाइन किया गया एक उच्च प्रदर्शन वाला एकल-पोर्ट SFP पिंजरा है।4 जीबी/सेकेंड डेटा ट्रांसमिशन, यह पिंजरा एसएफपी ट्रांससीवर मॉड्यूल के लिए मजबूत ईएमआई परिरक्षण प्रदर्शन और स्थिर यांत्रिक प्रतिधारण प्रदान करता है।

2227303-1 एसएफपी पिंजरे के तकनीकी विनिर्देश

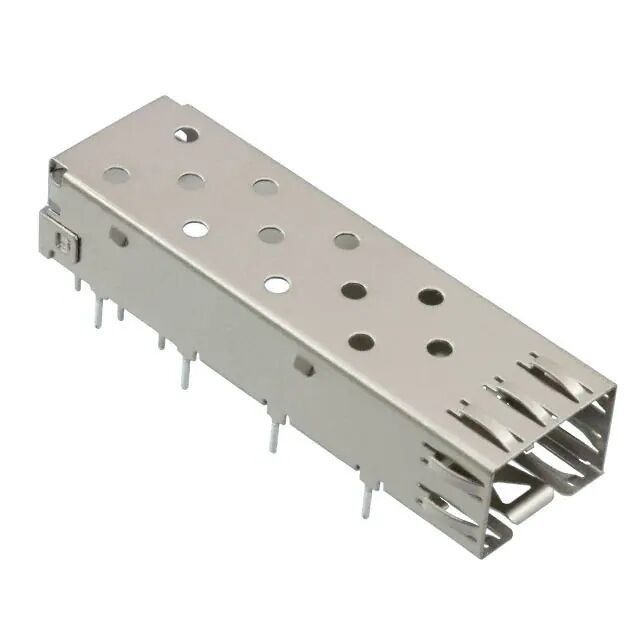

2227303-1 SFP पिंजरे का चित्र

2227303-1 प्लग करने योग्य I/O कनेक्टर की मुख्य विशेषता

2227303-1 एक मजबूत 1x1 विन्यास SFP पिंजरे उद्योग मानकों के लिए बनाया गया है। स्टेनलेस स्टील निर्माण और आंतरिक / बाहरी ईएमआई स्प्रिंग्स की विशेषता,यह न्यूनतम संकेत हस्तक्षेप और अधिकतम संरचनात्मक अखंडता सुनिश्चित करता हैचाहे आप मौजूदा नेटवर्क हार्डवेयर को अपग्रेड कर रहे हों या नई संचार प्रणालियों का डिजाइन कर रहे हों, यह पिंजरा उच्च मांग वाले वातावरण के लिए आवश्यक सटीकता और कनेक्टिविटी प्रदान करता है।

• विश्वसनीय प्रदर्शन:डेटा दरों के लिए अनुकूलित4 जीबी/सेकंड, आपके प्लग करने योग्य I/O अनुप्रयोगों के लिए कुशल थ्रूपुट सुनिश्चित करता है।
• टिकाऊ निर्माण:उच्च ग्रेड के साथ निर्मितस्टेनलेस स्टीलशरीर, उत्कृष्ट संक्षारण प्रतिरोध और यांत्रिक शक्ति प्रदान करता है।
• उच्चतम ईएमआई सुरक्षाःविद्युत चुम्बकीय हस्तक्षेप को प्रभावी ढंग से रोकने के लिए एकीकृत आंतरिक और बाहरी ईएमआई स्प्रिंग्स से सुसज्जित।
• व्यापक संचालन तापमानःचरम वातावरण में प्रदर्शन करने के लिए बनाया गया, से लेकर-55°C से 85°C (-67°F से 185°F).
• सरलीकृत एकीकरण:3.56 मिमी [.14 इंच] पूंछ की लंबाई के साथ एक मानक थ्रू-होल (सोल्डर) समाप्ति विधि है, जो 1.5 मिमी [.059 इंच] मोटी पीसीबी के साथ संगत है।
• थर्मल रूप से बढ़ी हुईःविशेष रूप से zSFP+ थर्मल रूप से बढ़ाए गए अनुप्रयोगों के लिए डिज़ाइन किया गया।

2227303-1 1x1 SFP पिंजरे के अनुप्रयोग

2227303-1 एसएफपी पिंजरे के लिए आदर्श हैः

• डाटा सेंटर स्विचिंग उपकरण
• दूरसंचार अवसंरचना
• उच्च गति नेटवर्क मॉड्यूल
• औद्योगिक ईथरनेट स्विच
• zSFP+ थर्मल रूप से बढ़ी हुई प्रणालियाँ

एसएफपी पिंजरे के डिजाइन में ईएमआई परिरक्षण क्यों मायने रखता है

उच्च गति नेटवर्क प्रणाली विद्युत चुम्बकीय हस्तक्षेप के प्रति अत्यधिक संवेदनशील होती है। खराब ईएमआई नियंत्रण का परिणाम हो सकता हैः

• सिग्नल की गिरावट
• पैकेट हानि
• बिट त्रुटि दर में वृद्धि
• नेटवर्क अस्थिरता

2227303-1 एसएफपी केज एसएफपी मॉड्यूल और केज संरचना के बीच मजबूत ग्राउंडिंग संपर्क बनाए रखने के लिए आंतरिक और बाहरी ईएमआई स्प्रिंग्स को एकीकृत करता है।यह विद्युत चुम्बकीय प्रतिबन्ध में सुधार करता है और समग्र नेटवर्क विश्वसनीयता को बढ़ाता है.

औद्योगिक ईथरनेट और दूरसंचार उपकरणों के निर्माताओं के लिए, मजबूत ईएमआई प्रदर्शन अक्सर ईएमसी अनुपालन के लिए एक महत्वपूर्ण आवश्यकता है।

सही एसएफपी पिंजरे का चयन कैसे करें

अपने डिजाइन के लिए एक एसएफपी पिंजरे का चयन करते समय, इंजीनियरों को मूल्यांकन करना चाहिएः

1डेटा दर आवश्यकताएं

सुनिश्चित करें कि पिंजरा लक्ष्य आवेदन गति का समर्थन करता है।

2. ताप पर्यावरण

औद्योगिक और बाहरी अनुप्रयोगों के लिए व्यापक परिचालन तापमान सीमाओं की आवश्यकता होती है।

3. ईएमआई शील्डिंग प्रदर्शन

आंतरिक और बाह्य ईएमआई स्प्रिंग्स ईएमसी प्रदर्शन में सुधार करने में मदद करते हैं।

4पीसीबी माउंटिंग विधि

थ्रू-होल केज सामान्यतः केवल एसएमटी विकल्पों की तुलना में अधिक मजबूत यांत्रिक प्रतिधारण प्रदान करते हैं।

5बंदरगाह घनत्व

एकल-पोर्ट कॉन्फ़िगरेशन कॉम्पैक्ट या मॉड्यूलर डिजाइनों के लिए आदर्श हैं।
