उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: J8064E64NL (LPJF46204CNL)
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000
मूल्य: OEM Price
पैकेजिंग विवरण: ट्रे पैकेज: 1 ट्रे में 50 पीसी, 1 कार्टन में 24 ट्रे, जो प्रत्येक कार्टन का 32 * 30 * 31, 8.5 किलोग्
प्रसव के समय: शोरबा
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन
आपूर्ति की क्षमता: 3000000/माह
बंदरगाहों की संख्या: |
1x4 |
आधार - सामग्री दर: |
100BASE-TX |
परिचालन तापमान: |
0 ℃ से 70 ℃ |
एलईडी/लाइट पाइप: |
कोई एलईडी नहीं |
घुड़सवार: |
पीडीएफ/3डी/आईएसजी/एसटीपी/स्टेप/डेटाशीट/टचस्टोन फॉर्मेट/एस-पैरामीटर |
जीवन चक्र: |
20 वर्ष से अधिक |
बंदरगाहों की संख्या: |
1x4 |
आधार - सामग्री दर: |
100BASE-TX |
परिचालन तापमान: |
0 ℃ से 70 ℃ |
एलईडी/लाइट पाइप: |
कोई एलईडी नहीं |
घुड़सवार: |
पीडीएफ/3डी/आईएसजी/एसटीपी/स्टेप/डेटाशीट/टचस्टोन फॉर्मेट/एस-पैरामीटर |
जीवन चक्र: |
20 वर्ष से अधिक |
LPJF46204CNL गति 10/100 बेस-टी का समर्थन करता है, यह IEEE 802 के अनुरूप है।3यह हार्ड डिस्क प्लेयर, इंटरनेट ऑफ थिंग्स गेटवे, डीवीडी और वेबकैम जैसे अनुप्रयोगों का समर्थन कर सकता है।
| LINK-PP भाग संख्या | LPJF46204CNL |
| पल्स भाग संख्या | J8064E64NL |
| अनुप्रयोग-लैन | ईथरनेट ((नॉन पोई) |
| भाग की स्थिति | सक्रिय |
| कनेक्टर का प्रकार | जैक |
| पदों/संपर्कों की संख्या | 8p8c (RJ45, ईथरनेट) |
| प्रति बंदरगाह कोर | 4 |
| गति | 10/100 बेस-टी |
| एलईडी विकल्प | एलईडी के बिना |
| ताला | नीचे टैब करें |
| बंदरगाहों की संख्या | 1X4 पोर्ट |
| अभिविन्यास | 90° कोण (दाएं) |
| पीसीबी माउंट कोण | साइड एंट्री |
| पीसीबी रिटेनिंग पोस्ट | T POST |
| पैकेज की ऊंचाई (इंच/मिमी) | 0.533/13.55 |
| पैकेज की लंबाई (इंच/मिमी) | 0.839/2130 |
| पैकेज की चौड़ाई (इंच/मिमी) | 2. 328/5912 |
| खोज | हाँ |
| शील्ड ईएमआई टैब | के साथ |
| तापमान | 0°C से 70°C तक |
| संपर्क संभोग क्षेत्र को कवर करना | स्वर्ण 6u"/15u"/30u" |
| AutomDX | हाँ |
| मोड़ अनुपात RX | 1CT:1CT |
| मोड़ अनुपात TX | 1CT:1CT |

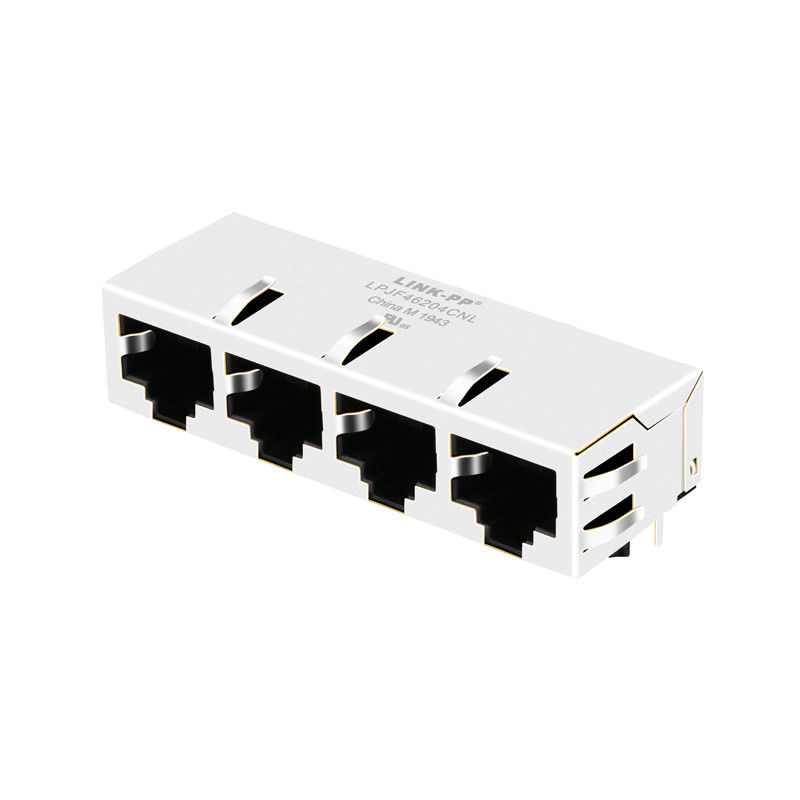

J8064E64NL बिना एलईडी 1x4 पोर्ट ईथरनेट RJ45 जैक कनेक्टर सर्किट आरेख:
1. मुड़ता है अनुपात (士2%)
TX=1CT:1CT
RX=1CT:1CT
2.0CL: 350uH मिन
@100KHz, 0.1V, 8mA DC Bias
3सम्मिलन हानि:
1~100MHz:-1.0dB अधिकतम
4. रिटर्न लॉस ((dB मिन):
1~ 30MHz:-16
30~60MHz:-12
60~80MHz:-10
5. क्रॉसस्टॉक ((dB मिन):
1~ 30MHz:-40
30~60MHz:-35
60~ 100MHz:-30
6सीएमआर (डीबी मिन):
1~ 50MHz:-40
50~ 150MHz:-30
7हाइपोट: 1500V AC 6S 1mA.
8ऑपरेटिंग तापमानः 0°C~70°C.
J8064E64NL विवरण:
