उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: 0826-1एल1टी-57-एफ
दस्तावेज़: LPJK1014A8NL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000
मूल्य: $0.09-$1.05
पैकेजिंग विवरण: 1 ट्रे में 50 पीसी, 1 कार्टन में 24 ट्रे, जो प्रत्येक कार्टन का 32*30*31,8.5 किलोग्राम (1200 पीसी) ह
प्रसव के समय: भंडार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन
आपूर्ति की क्षमता: 3000000/माह
एमपीएन: |
0826-1एल1टी-57-एफ |
समकक्ष: |
LPJK1014A8NL |
शृंखला: |
आरजे45 मैगजैक आईसीएम |
ईथरनेट मानक: |
10बेस-टी / 100बेस-टीएक्स |
बंदरगाह विन्यास: |
1×1 |
पीओई रेटिंग: |
PoE+ 30W क्लास |
माउन्टिंग का प्रकार: |
होल के माध्यम से |
एलईडी विन्यास: |
हरा/हरा-पीला |
ओसीएल: |
350µH न्यूनतम |
अलगाव वोल्टेज: |
2250VDC |
एमपीएन: |
0826-1एल1टी-57-एफ |
समकक्ष: |
LPJK1014A8NL |
शृंखला: |
आरजे45 मैगजैक आईसीएम |
ईथरनेट मानक: |
10बेस-टी / 100बेस-टीएक्स |
बंदरगाह विन्यास: |
1×1 |
पीओई रेटिंग: |
PoE+ 30W क्लास |
माउन्टिंग का प्रकार: |
होल के माध्यम से |
एलईडी विन्यास: |
हरा/हरा-पीला |
ओसीएल: |
350µH न्यूनतम |
अलगाव वोल्टेज: |
2250VDC |

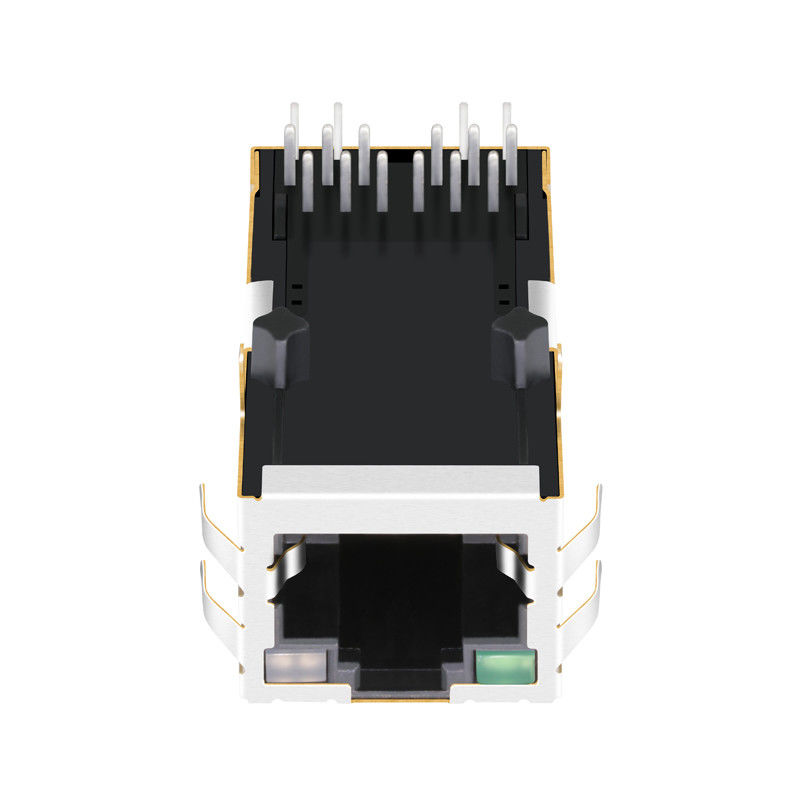

0826-1L1T-57-F30W तक पावर ओवर ईथरनेट (PoE+)10/100Base-T फास्ट ईथरनेट मैगजैक है जिसमें एकीकृत IEEE 802.3at PoE+ (30W) पावर डिलीवरी क्षमता है। मुख्य विशिष्टताओं में टैब अप (लैच अप) पोर्ट ओरिएंटेशन, थ्रू-होल पीसीबी माउंटिंग, 1500 Vrms: सुनिश्चित करें कि दो शील्ड साइड ग्राउंडिंग पोस्ट सीधे चेसिस ग्राउंड (GND_CHASSIS) से सोल्डर हों, जो उच्च-वोल्टेज स्पार्क गैप या डिकपलिंग कैपेसिटर द्वारा डिजिटल ग्राउंड (GND_DIGITAL) से अलग हों।0°C से +70°C में अपग्रेड करना चाहिए।ग्रीन (बाएं) / ग्रीन-येलो (दाएं) एलईडी शामिल हैं। इसमें आंतरिक मैग्नेटिक्स शामिल हैं जो 600mA निरंतर डीसी करंट तक कोर संतृप्ति को रोकते हैं, जिससे आईपी कैमरों, वीओआईपी हार्डवेयर और एक्सेस कंट्रोल पैनल में पावर और डेटा कनेक्टिविटी को मानकीकृत किया जाता है।30W PoE+ ओवरव्यू के साथ 10/100Base-T सिंगल-पोर्ट मैगजैक
एक उद्योग-मानक, सिंगल-पोर्ट (1x1) मैगजैक इंटीग्रेटेड कनेक्टर मॉड्यूल (ICM) है जिसे वाणिज्यिक ईथरनेट उपकरणों के लिए डिज़ाइन किया गया है जिन्हें उच्च-विश्वसनीयता डेटा ट्रांसमिशन और 30W तक पावर ओवर ईथरनेट (PoE+) की आवश्यकता होती है। IEEE 802.3 10/100Base-T और IEEE 802.3at Type 2 मानकों के साथ पूरी तरह से अनुपालन, यह कनेक्टर ट्रांसमिशन ट्रांसफार्मर, कॉमन मोड चोक, बॉब स्मिथ इम्पीडेंस टर्मिनेशन, और उच्च-करंट PoE+ पावर फीड सर्किट को एक मानक-ऊंचाई वाले RJ45 हाउसिंग में एकीकृत करता है।वाणिज्यिक ऑपरेटिंग रेंज पोर्ट ओरिएंटेशन के साथ डिज़ाइन किया गया, 0826-1L1T-57-F में एकीकृत
ग्रीन / ग्रीन-येलो (G/GY) डायग्नोस्टिक एलईडी हैं जो समर्पित लाइट पाइप की आवश्यकता के बिना तत्काल पोर्ट स्थिति और लिंक/गतिविधि दृश्यता प्रदान करते हैं। इसका मजबूत कॉपर-अलॉय बाहरी शील्ड टॉप और साइड ईएमआई टैब से सुसज्जित है ताकि चेसिस पैनल के साथ निरंतर ग्राउंडिंग संपर्क सुनिश्चित किया जा सके, जिससे एफसीसी पार्ट 15 क्लास बी उत्सर्जन का अनुपालन सुनिश्चित हो सके। 0°C से +70°C तापमान रेंज में काम करते हुए, यह आईपी सुरक्षा कैमरों, एक्सेस कंट्रोल टर्मिनलों, वीओआईपी फोन और स्मार्ट आईओटी गेटवे के लिए इष्टतम घटक है।0826-1L1T-57-F की तकनीकी विशिष्टता में अपग्रेड करना चाहिए।पैरामीटर
| उत्पाद श्रृंखला | मैगजैक® ICMs | बेल फ्यूज मैग्नेटिक सॉल्यूशंस |
| डेटा दर | 10/100Base-T (फास्ट ईथरनेट) | IEEE 802.3 अनुपालन |
| PoE रेटिंग | PoE+ 30 W (600mA डीसी निरंतर तक) | IEEE 802.3at Type 2 |
| ऑपरेटिंग तापमान | 0°C से +70°C | वाणिज्यिक ऑपरेटिंग रेंज |
| भंडारण तापमान | में अपग्रेड करना चाहिए। | पैकेजिंग में / अनमाउंटेड |
| डाइइलेक्ट्रिक आइसोलेशन (DWV) | 1500 Vrms न्यूनतम | 60 सेकंड (प्राइमरी:सेकेंडरी) |
| पोर्ट कॉन्फ़िगरेशन | 1x1 पोर्ट, टैब अप (लैच-अप) | मानक प्रोफाइल |
| माउंटिंग शैली | थ्रू-होल माउंट | वेव / हैंड सोल्डरिंग |
| ईएमआई टैब | हाँ (ऊपर और साइड) | चेसिस स्प्रिंग ग्राउंडिंग |
| RoHS अनुपालन | हाँ (RoHS 6/6 अनुपालन) | प्रत्यय "-F" पदनाम |
| बी. उच्च-आवृत्ति आरएफ और विद्युत विशेषताएँ (@ 25°C) | मीट्रिक | आवृत्ति रेंज |
| नोट्स | टर्न अनुपात | TX और RX चैनल | 1CT:1CT (TX) / 1CT:1CT (RX) |
| ±2% सेंटर-टैप्ड सममित | ओपन सर्किट इंडक्टेंस (OCL) | 100 kHz, 100 mV | 350 µH न्यूनतम |
| 8mA डीसी बायस लागू होने पर | इंसर्शन लॉस (अधिकतम) | 1.0 MHz – 100 MHz | -1.0 dB अधिकतम |
| फ्लैट उच्च-आवृत्ति ट्रांसमिशन | 0826-1L1T-57-F डेटाशीट | 1.0 MHz – 30 MHz | 30 MHz – 60 MHz |
| 60 MHz – 80 MHz |
-18 dB न्यूनतम -14 dB न्यूनतम -12 dB न्यूनतम |
100Ω सिस्टम इम्पीडेंस कॉमन मोड रिजेक्शन (न्यूनतम) 1.0 MHz – 100 MHz |
-30 dB न्यूनतम |
| ईएमआई कॉमन-मोड एटेन्यूएशन | 0826-1L1T-57-F डेटाशीट | 1.0 MHz – 100 MHz | -35 dB न्यूनतम |
| चैनल-टू-चैनल आइसोलेशन | 0826-1L1T-57-F डेटाशीट | मुख्य आर्किटेक्चरल और इलेक्ट्रिकल हाइलाइट्स | IEEE 802.3at PoE+ (30W) प्रमाणित |
PoE+ उच्च करंट ट्रेस
, जिससे शून्य लिंक ड्रॉप सुनिश्चित होता है।0826-1X1T-57-F (-40°C से +85°C) में अपग्रेड करना चाहिए।Q2: G/GY एलईडी के लिए फॉरवर्ड वोल्टेज और ड्राइव कॉन्फ़िगरेशन क्या है?A: बायां एलईडी एक सिंगल-कलर ग्रीन डायोड है (आमतौर पर 20mA पर 2.1V-2.2V फॉरवर्ड ड्रॉप)। दायां एलईडी एक डुअल-कलर ग्रीन/येलो डायोड है जो एंटी-पैरेलल या कॉमन-कैथोड में वायर्ड है, जो सब-रिवीजन पर निर्भर करता है; ड्राइव करंट को PHY या SoC GPIOs से सीरीज रेसिस्टर्स के माध्यम से 10mA-20mA तक सीमित किया जाना चाहिए।
, जिससे शून्य लिंक ड्रॉप सुनिश्चित होता है।: पारंपरिक मैग्नेटिक्स संतृप्त हो जाते हैं जब उच्च डीसी करंट डिफरेंशियल वाइंडिंग से गुजरते हैं। 0826-1L1T-57-F उच्च-संतृप्ति फेराइट कोर के साथ उच्च-करंट सेंटर टैप का उपयोग करता है, जिसका परीक्षण निरंतर PoE करंट पर सुपरइम्पोज़्ड 8mA डीसी बायस के साथ भी
, जिससे शून्य लिंक ड्रॉप सुनिश्चित होता है।एकीकृत RJ45 कनेक्टर
