08B1-1X1T-06-F RJ45 इंटीग्रेटेड कनेक्टर मॉड्यूल 10/100BASE-T मैगजैक

08B1-1X1T-06-F RJ45 एकीकृत कनेक्टर मॉड्यूल 10/100BASE-T समर्थन, 1500Vrms अलगाव, एकीकृत चुंबकत्व, टैब-अप अभिविन्यास, छेद के माध्यम से माउंटिंग के साथ,औद्योगिक ईथरनेट अनुप्रयोगों के लिए RoHS अनुपालन.

उत्पाद का अवलोकन

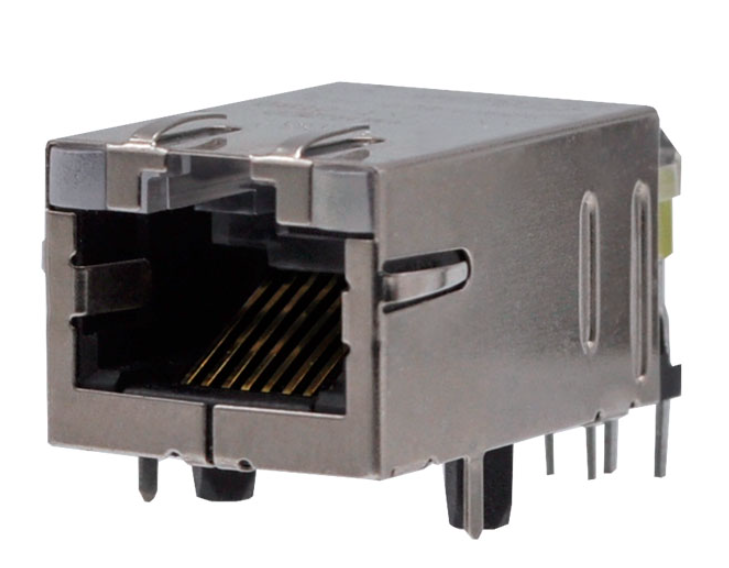

08B1-1X1T-06-F एक उच्च विश्वसनीय, एकल-पोर्ट (1x1) RJ45 एकीकृत कनेक्टर मॉड्यूल (ICM) है जिसे 10/100BASE-T नेटवर्किंग अनुप्रयोगों के लिए डिज़ाइन किया गया है।पीसीबी स्थान को बचाने और ईएमआई को कम करने के लिए एकीकृत चुंबकत्व के साथ इंजीनियर, इस मैगजैक में एक मानक ऊंचाई प्रोफ़ाइल, टैब-अप पोर्ट कॉन्फ़िगरेशन और मजबूत ईएमआई परिरक्षण है।यह थ्रू होल माउंट (THT) स्थापना के लिए डिज़ाइन किया गया है और आईईईई 802 के अनुपालन के लिए पूरी तरह से परीक्षण किया गया है.3 पृथक्करण आवश्यकताओं, दूरसंचार, औद्योगिक नेटवर्क और उपभोक्ता इलेक्ट्रॉनिक्स के लिए एक आदर्श विकल्प बनाने के लिए.

08B1-1X1T-06-F की मुख्य विशेषताएं

• एकल-पोर्ट आरजे45 एकीकृत कनेक्टर मॉड्यूल (आईसीएम)
• IEEE 802.3 10BASE-T और 100BASE-TX ईथरनेट का समर्थन करता है
• एकीकृत अलगाव ट्रांसफार्मर और सामान्य मोड फ़िल्टरिंग
• 1x1 पोर्ट विन्यास
• टैब-अप पोर्ट अभिविन्यास
• कोई एलईडी संकेतक नहीं
• छेद के माध्यम से पीसीबी माउंटिंग
• 1500Vrms अलगाव वोल्टेज
• उत्कृष्ट ईएमआई दमन प्रदर्शन
• RoHS अनुरूप
• यूएल मान्यता प्राप्त घटक
• एफसीसी भाग 68 के अनुरूप जैक गुहा
• ऑपरेटिंग तापमानः 0°C से +70°C

विद्युत प्रदर्शन

08B1-1X1T-06-F फास्ट ईथरनेट सिग्नल अखंडता आवश्यकताओं को पूरा करने के लिए इंजीनियर है.

1ट्रांसफार्मर विशेषताएं

2सम्मिलन हानि

कम सम्मिलन हानि ईथरनेट लिंक पर सिग्नल शक्ति को संरक्षित करने में मदद करती है, स्थिर नेटवर्क प्रदर्शन सुनिश्चित करती है।

3. वापसी हानि

वापसी हानि प्रदर्शन संकेत प्रतिबिंब को कम करता है और संचार विश्वसनीयता में सुधार करता है।

4क्रॉसस्टॉक प्रदर्शन (TX-RX)

5सामान्य मोड अस्वीकृति (CMR)

एकीकृत चुंबक 70 डीबी तक सामान्य मोड शोर दमन प्रदान करते हैं, सिग्नल अखंडता बनाए रखने में मदद करते हैं, ईएमआई उत्सर्जन को कम करते हैं,और औद्योगिक और एम्बेडेड नेटवर्क अनुप्रयोगों में ईथरनेट विश्वसनीयता में सुधार.

08B1-1X1T-06-F RJ45 कनेक्टर ड्राइंग

मैकेनिकल और सामग्री विनिर्देश

स्थायित्व और स्थिर विद्युत कनेक्शन के लिए डिज़ाइन किया गया, 08B1-1X1T-06-F मानक विनिर्माण प्रक्रियाओं का सामना करने के लिए निर्मित प्रीमियम सामग्रियों का उपयोग करता है।

आवास

• उच्च तापमान वाले थर्मोप्लास्टिक पीबीटी
• UL94V-0 लौ प्रतिरोधी रेटिंग

संपर्क कोटिंग

• 15 माइक्रो इंच का हार्ड गोल्ड प्लेटिंग
• संक्षारण प्रतिरोध में वृद्धि
• संपर्क विश्वसनीयता में सुधार

पिन

• टिन लेपित तांबे के तार
• व्यास: 0.018 इंच

ढाल

• तांबे के मिश्र धातु निर्माण
• प्री-प्लेटेड निकेल फिनिश
• प्यूडर से डूबे हुए ग्राउंड लीड

ये सामग्री मांग वाले परिचालन वातावरण में दीर्घकालिक स्थायित्व और स्थिर विद्युत प्रदर्शन प्रदान करती हैं।

अनुपालन और प्रमाणन

08B1-1X1T-06-F उद्योग की प्रमुख आवश्यकताओं को पूरा करता हैः

• आईईईई 802.3 ईथरनेट मानक
• RoHS पर्यावरण अनुपालन
• FCC भाग 68 उपभाग F
• यूएल मान्यता प्राप्त घटक
• cURus प्रमाणन
• 1500Vrms की अलगाव आवश्यकता

यूएल फाइल नंबरः

• E196366
• E169987

ये प्रमाणन उत्पाद अनुमोदन को सुव्यवस्थित करने और वैश्विक तैनाती संगतता सुनिश्चित करने में मदद करते हैं।

अक्सर पूछे जाने वाले प्रश्न

1. क्या 08B1-1X1T-06-F गीगाबिट ईथरनेट के लिए उपयुक्त है?

नहीं. यह आईसीएम विशेष रूप से 10BASE-T और 100BASE-TX फास्ट ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किया गया है. गीगाबिट ईथरनेट को 1000BASE-T ऑपरेशन का समर्थन करने वाले एक अलग चुंबकीय वास्तुकला की आवश्यकता होती है.

2. क्या 08B1-1X1T-06-F PoE का समर्थन करता है?

नहीं. इस संस्करण को गैर-PoE RJ45 ICM के रूप में वर्गीकृत किया गया है.

3मॉड्यूल किस प्रकार का अलगाव वोल्टेज प्रदान करता है?

एकीकृत चुंबक 1500Vrms पृथक्करण प्रदान करते हैं, IEEE 802.3 पृथक्करण आवश्यकताओं को पूरा करते हैं।

4. एल ई डी शामिल हैं?

नहीं. 08B1-1X1T-06-F एक गैर-एलईडी विन्यास है जिसे उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां बाहरी स्थिति संकेत की आवश्यकता नहीं है।

5किस प्रकार की माउंटिंग का प्रयोग किया जाता है?

कनेक्टर में मजबूत यांत्रिक प्रतिधारण और सोल्डर जोड़ों की विश्वसनीयता के लिए छेद के माध्यम से माउंटिंग का उपयोग किया जाता है।
