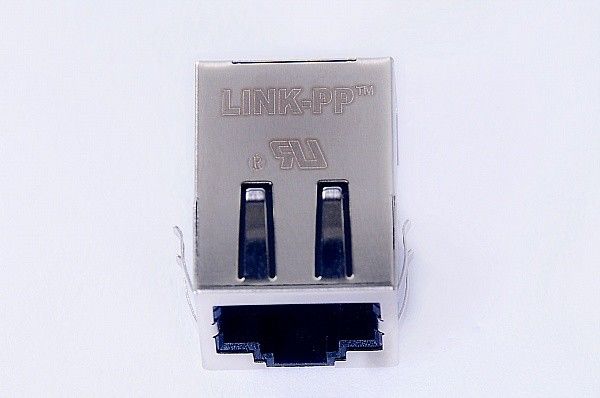

10 / 100BaseT PoE चुंबकीय आरजे 45 जैक टैब नीचे RoHS यूएसबी 0813-1AX1-47-एफ के साथ

0813-1AX 1-47-एफ मैग्जैक 10/100 बेससेट, 1 एक्स 1, कोई एल ई डी, टैब डाउन

1.Characteristics:

1) एकीकृत ट्रांसफार्मर / सामान्य मोड चोक के साथ आरजे 45 कनेक्टर

2) यूएसबी के साथ एसएमडी, टीएचटी और टीएचटी में उपलब्ध है

3) 350μH मिनट। 8 एमए पूर्वाग्रह के साथ ओसीएल

4) आईईईई 802.3 का पालन करता है

5) विस्तारित तापमान सीमा -40 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस उपलब्ध है

6) पीओई / पीओई +

2. ऑपरेशन / आवेदन:

1) 10/100 बेस-टी

2) एक्सडीएसएल मोडेम

3) एम्बेडेड पीसी

4) लैन अनुप्रयोग

5) हब, राउटर, स्विच

3. मैकेनिकल अनुलग्नक:

1) जैक विन्यास

3. विद्युत विशेषताएं:

1) संरक्षित

हाँ

4. समाप्ति संबंधित विशेषताएं:

1) ईएमआई फिंगर

हाँ

2) समाप्ति विधि

मिलाप

5. शारीरिक संबंधित विशेषताएं:

1) पोर्ट विन्यास

एक

2) ईएमआई फिंगर्स-टॉप और साइड

बिना साथ

3) अभिविन्यास लचीलापन

मानक - नीचे लेटें

4) पीसीबी पूंछ की लंबाई

3.50 ± 0.50mm

6. संबंधित विशेषताएं संपर्क करें:

1) प्रीलोडेड

हाँ

2) संपर्क समाप्ति प्रकार

छेद के माध्यम से

7. आवास संबंधित विशेषताएं:

1) कनेक्टर शैली

जैक

8. उद्योग मानकों:

1) RoHS / ईएलवी अनुपालन

RoHS अनुपालन, ईएलवी अनुपालन

2) लीड फ्री सोल्डर प्रक्रियाएं

वेव सोल्डर 265 डिग्री सेल्सियस करने में सक्षम है

3) RoHS / ईएलवी अनुपालन इतिहास

हमेशा RoHS अनुपालन था

9. पहचान अंकन:

1) बाएं एलईडी रंग

हरा या पीला

2) दायां एलईडी रंग

हरा या पीला

10. उपयोग के लिए शर्तें:

1) पर लागू होता है

मुद्रित सर्किट बोर्ड

2) पर्यावरण की स्थिति

कार्यालय प्रांगण

3) ऑपरेटिंग तापमान (डिग्री सेल्सियस)

0 - 70 / -40 - +85

11. विन्यास संबंधित विशेषताएं

1) चुंबकीय सर्किट

3D15

2) स्थिति संकेतक

एलईडी

3) Capacitor decoupling

बिना साथ

4) रीयर पीसीबी ग्राउंड टैब

बिना साथ

5) सिग्नल लीड मात्रा

8
