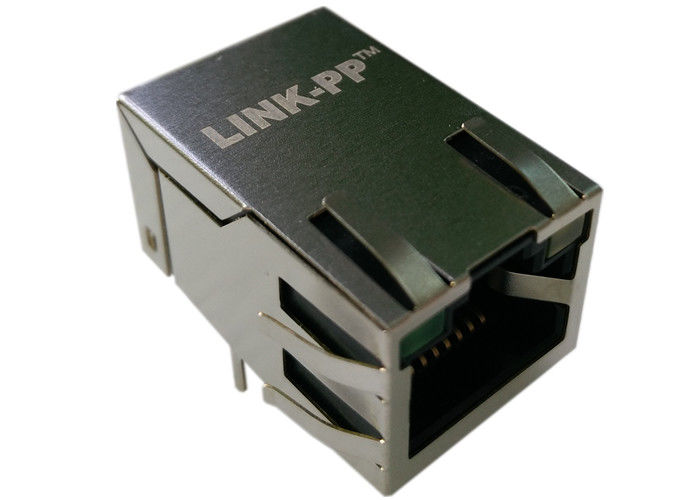

JP011821UNL 1×1 RJ45 1CT:1CT 100Base-TX चुंबक के साथ पल्स जैक

JP011821UNL पल्सजैक टैब-अप आरजे45 एकीकृत 1:1 मैग्नेटिक्स, 100बेस-टीएक्स, 2250 वी डीसी आइसोलेशन, एलईडी के साथ; थ्रू-होल माउंटिंग।

JP011821UNL त्वरित स्नैपशॉट

• भाग संख्या: JP011821UNL (स्रोत सूची में ईओएल नोट किया गया)
• फॉर्म फैक्टर: 1×1 साइड-एंट्री (टैब-अप) आरजे45 एकीकृत मैग्नेटिक्स (1सीटी:1सीटी) के साथ
• प्राथमिक उपयोग: 100बेस-टीएक्स (फास्ट ईथरनेट) एनआईसी, एम्बेडेड डिवाइस, राउटर/स्विच जिन्हें एकीकृत ट्रांसफार्मर और स्टेटस एलईडी की आवश्यकता होती है।
• आइसोलेशन रेटिंग: 2250 वी डीसी (डेटाशीट) — हिपोट 1500 वीआरएमएस @60 हर्ट्ज 1 मिनट के लिए।
• माउंटिंग: थ्रू-होल (टीएचटी) — मजबूत यांत्रिक प्रतिधारण, वेव-सोल्डर संगत।
• तापमान सीमा: 0°C से +70°C (ऑपरेटिंग)।
• आरओएचएस: हाँ।
• स्थिति: ईओएल (स्रोत लेबल: ईओएल - कॉन, आरजे45, 1एक्स1, 100डी, 1:1, टीयू एनपीबी)।

1x1 टैब-अप आरजे45 पल्सजैक की मुख्य विशेषताएं

• एकीकृत ट्रू 1सीटी:1सीटी मैग्नेटिक्स — बीओएम को सरल बनाता है और असतत मैग्नेटिक्स की तुलना में बोर्ड क्षेत्र को कम करता है।
• उच्च आइसोलेशन (2250 वी डीसी विनिर्देश) मजबूत लाइन आइसोलेशन और सुरक्षा मार्जिन के लिए।
• बाई-कलर / डुअल एलईडी (बाएं/दाएं) लिंक/गतिविधि निदान के लिए (जी_ओ/वाई संकेतन हरा/नारंगी बाई-कलर + पीला इंगित करता है)।
• ईएमआई फिंगर्स चेसिस/ग्राउंडेड शील्ड का उपयोग करते समय बेहतर शील्ड ग्राउंडिंग के लिए प्रदान की जाती हैं।
• 100बेस-टीएक्स के लिए डिज़ाइन किया गया — इंसर्शन लॉस, रिटर्न लॉस और क्रॉसस्टॉक 1–100 मेगाहर्ट्ज के आसपास अनुकूलित।
• थ्रू-होल माउंटिंग और यूएल94वी-0 हाउसिंग विश्वसनीयता और निर्माण क्षमता के लिए।

जेपी011821UNL 100बेस-टीएक्स मैगजैक के विनिर्देश

JP011821UNL डेटाशीट

1. JP011821UNL डेटाशीट मैकेनिक्स

2. JP011821UNL डेटाशीट पीसीबी लेआउट

3. JP011821UNL डेटाशीट इलेक्ट्रिकल स्कीमेटिक्स

सामग्री, अनुपालन और पर्यावरणीय विनिर्देश

• शील्ड: पीतल पर 10–20 माइक्रोन निकल प्लेटिंग के साथ पीतल — अच्छी चालकता और संक्षारण संरक्षण।
• संपर्क: निकल अंडरप्लेट + चयनात्मक सोने (15 माइक्रोन) के साथ फास्फोर कांस्य मेटिंग क्षेत्र पर — कम संपर्क प्रतिरोध और टिकाऊ मेटिंग सुनिश्चित करता है।
• हाउसिंग: थर्मोप्लास्टिक रेटेड UL94-0 ज्वलनशीलता प्रदर्शन के लिए।
• ऑपरेटिंग तापमान: 0°C से 70°C — वाणिज्यिक-ग्रेड उपकरण के लिए उपयुक्त लेकिन नहीं कठोर औद्योगिक (-40°C) वातावरण के लिए।
• एमएसएल = 1: रिफ्लो/असेंबली से पहले किसी विशेष बेक की आवश्यकता नहीं है।

आरजे45 विद मैग्नेटिक्स के लिए डिजाइन और पीसीबी एकीकरण नोट्स

• फुटप्रिंट और मैकेनिकल: टीएचटी पिन मजबूत यांत्रिक फिक्सेशन प्रदान करते हैं — टॉप-एंट्री क्लीयरेंस के लिए बोर्ड कटआउट और कीप-आउट की पुष्टि करें।
• शील्ड ग्राउंडिंग: ईएमआई नियंत्रण के लिए शील्ड का पूरी तरह से उपयोग करने के लिए ईएमआई फिंगर पैड और पीसीबी ग्राउंड के लिए कई ग्राउंड वाया का उपयोग करें। यदि आवश्यक हो तो चेसिस के लिए एक कम-प्रतिबाधा पथ रूट करें।
• मैग्नेटिक्स: आंतरिक 1सीटी:1सीटी मैग्नेटिक्स बाहरी ट्रांसफार्मर की आवश्यकता को दूर करते हैं — फिर भी अपने पीएवाई के लिए पीएवाई साइड मैचिंग और कॉमन-मोड चोक आवश्यकताओं को सत्यापित करें।
• एलईडी: एल/आर एलईडी पिन बाई-कलर / सिंगल कलर विकल्प (जी_ओ/वाई) का उपयोग करते हैं। रेसिस्टर प्लेसमेंट या ऑन-बोर्ड एलईडी ड्राइव आवश्यकताओं के लिए पिनआउट की जांच करें — कुछ डिजाइन बोर्ड पर श्रृंखला रेसिस्टर शामिल करते हैं, अन्य उन्हें बाहरी की उम्मीद करते हैं।
• थर्मल / वेव सोल्डर: टीएचटी निर्माण वेव सोल्डर और मानक रिफ्लो प्रवाह को सहन करता है (निर्माता की सिफारिशों की जांच करें)।

जेपी011821UNL आरजे45 पल्सजैक के बारे में अक्सर पूछे जाने वाले प्रश्न

Q1 — क्या JP011821UNL शील्डेड है?

A: हाँ। उत्पाद निकल प्लेटिंग (पीतल पर 10–20 माइक्रोन नी) के साथ पीतल शील्ड का उपयोग करता है और चेसिस ग्राउंडिंग के लिए ईएमआई फिंगर्स शामिल करता है।

Q2 — क्या JP011821UNL में मैग्नेटिक्स शामिल हैं?

A: हाँ। इसमें एकीकृत 1सीटी:1सीटी मैग्नेटिक्स (टीएक्स और आरएक्स 1सीटी:1) शामिल हैं, जो मानक 10/100बेस-टीएक्स डिजाइनों के लिए बाहरी लैन ट्रांसफार्मर की आवश्यकता को दूर करता है।

Q3 — यह किन ईथरनेट गति का समर्थन करता है?

A: 100बेस-टीएक्स (10/100 एमबीपीएस) के लिए इंजीनियर किया गया। यह गीगाबिट ऑपरेशन के लिए निर्दिष्ट नहीं है — 1000बेस-टी पर उपयोग करने से पहले मान्य करें।

Q4 — आइसोलेशन / हिपोट रेटिंग क्या है?

A: आइसोलेशन को 2250 वी डीसी के रूप में निर्दिष्ट किया गया है; हिपोट परीक्षण सूचीबद्ध है 1500 वीआरएमएस @60 हर्ट्ज 1 मिनट के लिए।

Q5 — कौन से एलईडी उपलब्ध हैं और उन्हें कैसे कॉन्फ़िगर किया गया है?

A: बाएं/दाएं एलईडी को जी_ओ / वाई (एक तरफ हरा/नारंगी बाई-कलर, दूसरी तरफ पीला) के रूप में दर्शाया गया है। अपने योजनाबद्ध में पिनआउट और श्रृंखला रेसिस्टर प्लेसमेंट सत्यापित करें।

Q6 — ऑपरेटिंग तापमान सीमा क्या है?

A: 0°C से +70°C (वाणिज्यिक ग्रेड)।

Q7 — क्या यह भाग आरओएचएस अनुपालन है और एमएसएल क्या है?

A: हाँ, आरओएचएस अनुपालन। एमएसएल = 1।

Q8 — क्या JP011821UNL अभी भी उत्पादन में है?

A: स्रोत भाग सूची पर ईओएल (एंड-ऑफ-लाइफ) को नोट करता है। यदि आप लंबे उत्पादन रन पर भरोसा करते हैं, तो एक वैकल्पिक LPJ2011KONL को जल्दी से योग्य बनाएं।

Q9 — JP011821UNL मैगजैक के विशिष्ट उपयोग के मामले क्या हैं?

A: एम्बेडेड बोर्ड, एनआईसी, राउटर, उपभोक्ता नेटवर्किंग गियर जिन्हें एकीकृत मैग्नेटिक्स और एलईडी संकेतक की आवश्यकता होती है।
