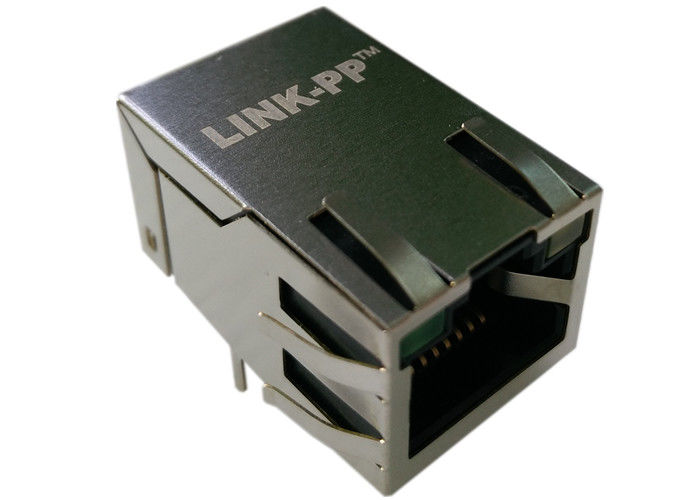

JP011821UNL 1×1 RJ45 1CT:1CT 100Base-TX चुंबक के साथ पल्स जैक

JP011821UNL पल्सजैक टैब-अप RJ45 एकीकृत 1:1 मैग्नेटिक्स, 100बेस-TX, 2250 VDC आइसोलेशन, LEDs के साथ; थ्रू-होल माउंटिंग।

JP011821UNL RJ45 पल्सजैक त्वरित स्नैपशॉट

• भाग संख्या: JP011821UNL (स्रोत सूची में EOL नोट किया गया)
• फॉर्म फैक्टर: 1×1 साइड-एंट्री (टैब-अप) RJ45 एकीकृत मैग्नेटिक्स (1CT:1CT) के साथ
• प्राथमिक उपयोग: 100बेस-TX (फास्ट ईथरनेट) NICs, एम्बेडेड डिवाइस, राउटर/स्विच जिन्हें एकीकृत ट्रांसफार्मर और स्टेटस LEDs की आवश्यकता होती है।
• आइसोलेशन रेटिंग: 2250 VDC (डेटाशीट) — हिपोट 1500 Vrms @60 Hz 1 मिनट के लिए।
• माउंटिंग: थ्रू-होल (THT) — मजबूत यांत्रिक रिटेंशन, वेव-सोल्डर संगत।
• तापमान रेंज: 0°C से +70°C (ऑपरेटिंग)।
• RoHS: हाँ।
• स्थिति: EOL (स्रोत लेबल: EOL - CONN,RJ45,1X1,100D,1:1,TU NPB)।

1x1 टैब-अप RJ45 पल्सजैक की मुख्य विशेषताएं

• एकीकृत ट्रू 1CT:1CT मैग्नेटिक्स — BOM को सरल बनाता है और असतत मैग्नेटिक्स की तुलना में बोर्ड क्षेत्र को कम करता है।
• उच्च आइसोलेशन (2250 VDC विनिर्देश) मजबूत लाइन आइसोलेशन और सुरक्षा मार्जिन के लिए।
• बाय-कलर / डुअल LEDs (बाएं/दाएं) लिंक/गतिविधि निदान के लिए (G_O/Y संकेतन हरा/नारंगी बाय-कलर + पीला दर्शाता है)।
• EMI फिंगर्स चेसिस/ग्राउंडेड शील्ड का उपयोग करते समय बेहतर शील्ड ग्राउंडिंग के लिए प्रदान किए जाते हैं।
• 100बेस-TX के लिए डिज़ाइन किया गया — इंसर्शन लॉस, रिटर्न लॉस, और क्रॉसस्टॉक 1–100 MHz के आसपास अनुकूलित।
• थ्रू-होल माउंटिंग और UL94V-0 हाउसिंग विश्वसनीयता और निर्माण क्षमता के लिए।

JP011821UNL 100बेस-TX मैगजैक के विनिर्देश

JP011821UNL डेटाशीट

1. JP011821UNL डेटाशीट मैकेनिक्स

2. JP011821UNL डेटाशीट PCB लेआउट

3. JP011821UNL डेटाशीट इलेक्ट्रिकल स्कीमेटिक्स

सामग्री, अनुपालन और पर्यावरणीय विनिर्देश

• शील्ड: पीतल पर 10–20 µin निकल प्लेटिंग के साथ पीतल — अच्छी चालकता और संक्षारण सुरक्षा।
• संपर्क: निकल अंडरप्लेट + मेटिंग क्षेत्र पर चयनात्मक सोना (15 µin) के साथ फास्फोर कांस्य — कम संपर्क प्रतिरोध और टिकाऊ मेटिंग सुनिश्चित करता है।
• हाउसिंग: ज्वलनशीलता प्रदर्शन के लिए रेटेड थर्मोप्लास्टिक UL94V-0।
• ऑपरेटिंग तापमान: 0°C से 70°C — वाणिज्यिक-ग्रेड उपकरण के लिए उपयुक्त लेकिन कठोर औद्योगिक (-40°C) वातावरण के लिए नहीं।
• MSL = 1: रिफ्लो/असेंबली से पहले किसी विशेष बेक की आवश्यकता नहीं है।

RJ45 विद मैग्नेटिक्स के लिए डिज़ाइन और PCB एकीकरण नोट्स

• फुटप्रिंट और मैकेनिकल: THT पिन मजबूत यांत्रिक फिक्सेशन प्रदान करते हैं — टॉप-एंट्री क्लीयरेंस के लिए बोर्ड कटआउट और कीप-आउट की पुष्टि करें।
• शील्ड ग्राउंडिंग: EMI नियंत्रण के लिए शील्ड का पूरी तरह से लाभ उठाने के लिए EMI फिंगर पैड और PCB ग्राउंड के लिए कई ग्राउंड वाया का उपयोग करें। यदि आवश्यक हो तो चेसिस के लिए एक कम-प्रतिबाधा पथ रूट करें।
• मैग्नेटिक्स: आंतरिक 1CT:1CT मैग्नेटिक्स को बाहरी ट्रांसफार्मर की आवश्यकता को समाप्त करते हैं — फिर भी अपने PHY के लिए PHY साइड मिलान और कॉमन-मोड चोक आवश्यकताओं को सत्यापित करें।
• LEDs: L/R LED पिन बाय-कलर / सिंगल कलर विकल्पों (G_O/Y) का उपयोग करते हैं। रेसिस्टर प्लेसमेंट या ऑन-बोर्ड LED ड्राइव आवश्यकताओं के लिए पिनआउट की जांच करें — कुछ डिज़ाइन बोर्ड पर श्रृंखला रेसिस्टर शामिल करते हैं, अन्य उन्हें बाहरी रूप से अपेक्षा करते हैं।
• थर्मल / वेव सोल्डर: THT निर्माण वेव सोल्डर और मानक रिफ्लो प्रवाह को सहन करता है (निर्माता की सिफारिशों की जांच करें)।

JP011821UNL 100बेस-TX के बारे में अक्सर पूछे जाने वाले प्रश्न RJ45 मैगजैक

Q1 — क्या JP011821UNL शील्डेड है?

A: हाँ। उत्पाद निकल प्लेटिंग (पीतल पर 10–20 µin Ni) के साथ पीतल शील्ड का उपयोग करता है और चेसिस ग्राउंडिंग के लिए EMI फिंगर्स शामिल करता है।

Q2 — क्या JP011821UNL में मैग्नेटिक्स शामिल हैं?

A: हाँ। इसमें एकीकृत 1CT:1CT मैग्नेटिक्स (TX और RX 1CT:1) शामिल हैं, जिससे मानक 10/100बेस-TX डिज़ाइन के लिए बाहरी LAN ट्रांसफार्मर की आवश्यकता समाप्त हो जाती है।

Q3 — यह किन ईथरनेट गति का समर्थन करता है?

A: 100बेस-TX (10/100 Mbps) के लिए इंजीनियर किया गया है। यह गीगाबिट ऑपरेशन के लिए निर्दिष्ट नहीं है — 1000बेस-T पर उपयोग करने से पहले मान्य करें।

Q4 — आइसोलेशन / हिपोट रेटिंग क्या है?

A: आइसोलेशन 2250 VDC के रूप में निर्दिष्ट है; हिपोट परीक्षण 1500 Vrms @60Hz 1 मिनट के लिए।

Q5 — कौन से LEDs उपलब्ध हैं और वे कैसे कॉन्फ़िगर किए गए हैं?

A: बाएं/दाएं LEDs को G_O / Y (एक तरफ हरा/नारंगी बाय-कलर, दूसरी तरफ पीला) के रूप में इंगित किया गया है। अपने योजनाबद्ध में पिनआउट और श्रृंखला रेसिस्टर प्लेसमेंट सत्यापित करें।

Q6 — ऑपरेटिंग तापमान रेंज क्या है?

A: 0°C से +70°C (वाणिज्यिक ग्रेड)।

Q7 — क्या यह भाग RoHS अनुपालन है और MSL क्या है?

A: हाँ, RoHS अनुपालन। MSL = 1।

Q8 — क्या JP011821UNL अभी भी उत्पादन में है?

A: स्रोत भाग सूची पर EOL (एंड-ऑफ-लाइफ) को नोट करता है। यदि आप लंबे उत्पादन रन पर भरोसा करते हैं, तो एक वैकल्पिक LPJ2011KONL को जल्दी से योग्य बनाएं।

Q9 — JP011821UNL मैगजैक के विशिष्ट उपयोग के मामले क्या हैं?

A: एम्बेडेड बोर्ड, NICs, राउटर, उपभोक्ता नेटवर्किंग गियर जिन्हें एकीकृत मैग्नेटिक्स और LED संकेतक की आवश्यकता होती है।
