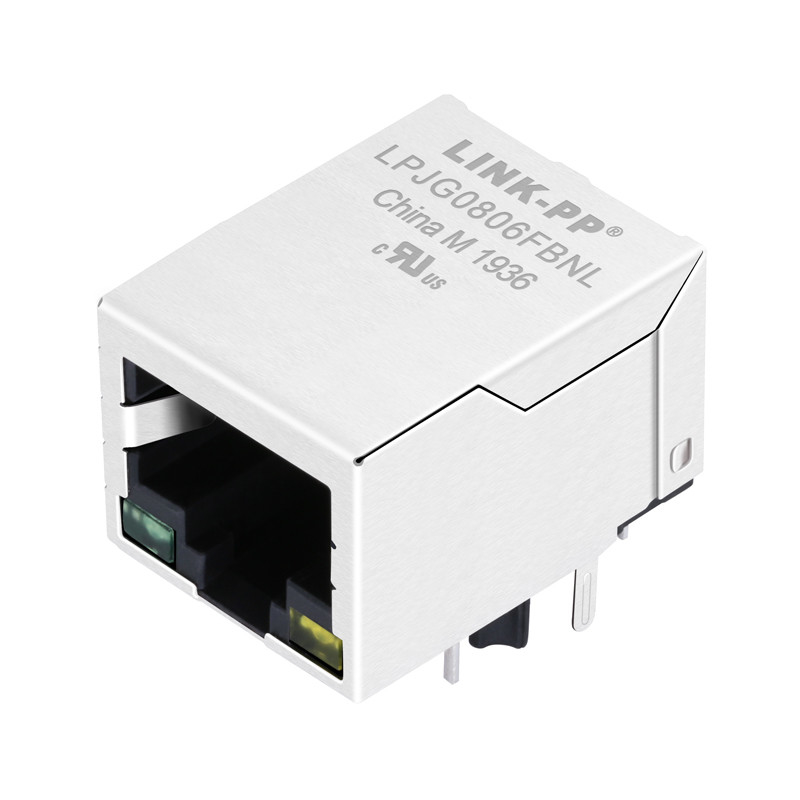

1000Base-T Magjack HR911130A LPJG0806FBNL गीगाबिट RJ45 कनेक्टर

1000Base-T Magjack HR911130A LPJG0806FBNL गीगाबिट RJ45 कनेक्टर

1. 10/100/1000 बेस-टीLINK-PPएलपीजेजी0806एफबीएनएल एलईडी के साथ आरजे45 कनेक्टर

2. 1X1 टैब-डाउन Hanrun के साथ संगतHR911130A

3. छेद सेआरजे45 जैकमैग्नेटिक्स के साथ

4. 21.3 मिमी लंबाईआरजे45 मैग्जैक

5. 1000Base-T के लिए lEEE802.3ab मानकों को पूरा करता है या उससे अधिक है

6. पीसीबी स्थान को कम करें और पीसीबी लेआउट को सरल करें

एलईडी के साथ 1X1 आरजे45 मैग्जैकविवरण:

1उत्पाद प्रकार विशेषताएं:

1) उत्पाद प्रकार = कनेक्टर
2) जैक प्रकार = RJ45
3) प्रोफाइल = मानक
4) पीसीबी माउंटिंग ओरिएंटेशन = साइड एंट्री (राइट एंगल)

2यांत्रिक लगावः
1) जैक विन्यास = 1 x 1

3विद्युत विशेषताएं:
1) ढाल = हाँ

4समाप्ति से संबंधित विशेषताएं:
1) ईएमआई उंगली - नीचे = बिना
2) समाप्ति विधि = सोल्डर

5शरीर से संबंधित विशेषताएं:
1) पोर्ट विन्यास = एकल
2) ईएमआई उंगलियां - शीर्ष और पक्ष = बिना
3) लच ओरिएंटेशन = स्टैंडर्ड - लच डाउन

6संपर्क से संबंधित विशेषताएं:
1) प्रीलोड = हाँ
2) संपर्क समापन प्रकार = छेद के माध्यम से

7उद्योग मानक:
1) RoHS/ELV अनुपालन = RoHS अनुरूप, ELV अनुरूप
2) सीसा मुक्त मिलाप प्रक्रियाएं = 240°C तक चलने योग्य तरंग मिलाप,

260°C तक चलने वाला वेव सॉल्डर, 265°C तक चलने वाला वेव सॉल्डर
3) RoHS/ELV अनुपालन इतिहास = हमेशा RoHS अनुपालन था

8पहचान चिह्न:
1) बाएं एलईडी रंग = हरा - 568nmतरंगदैर्ध्य
2) सही एलईडी रंग = पीला -585nmतरंगदैर्ध्य

9उपयोग की शर्तें:
1) = प्रिंटेड सर्किट बोर्ड पर लागू होता है
2) पर्यावरण की स्थिति = कार्यालय / परिसर
3) ऑपरेटिंग तापमान सीमा = 0 - 70°C

HR911130A माउंटिंग पैटर्न
