उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: PT61022
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
मद सं: |
PT61022 |
श्रेणी: |
गीगाबिट आकर्षणविद्या |
अनुपात बदल जाता है: |
1: 1 |
बढ़ते: |
SMD |
आकार / आयाम: |
18.80 मिमी एक्स 13.80 मिमी |
ऊंचाई - बैठे (मैक्स): |
6.80 मिमी |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
मद सं: |
PT61022 |
श्रेणी: |
गीगाबिट आकर्षणविद्या |
अनुपात बदल जाता है: |
1: 1 |
बढ़ते: |
SMD |
आकार / आयाम: |
18.80 मिमी एक्स 13.80 मिमी |
ऊंचाई - बैठे (मैक्स): |
6.80 मिमी |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
विशेषताएं
■ लीड मुक्त संस्करण उपलब्ध हैं
■ RoHS अनुपालन (लीड फ्री संस्करण) *
■ 1000 बेस-टी के लिए IEEE802.3ab ड्राफ्ट मानकों के साथ अनुपालन
■ लांग हाउल गिगाबिट ईथरनेट 10/100/1000 बेस-टी पूर्ण डुप्लेक्स अनुप्रयोगों के लिए डिज़ाइन किया गया
■ कम प्रोफ़ाइल सतह माउंट पैकेजिंग रीफ्लो प्रक्रिया के लिए डिज़ाइन की गई (225 डिग्री चोटी)
■ श्रेणी 5 यूटीपी केबल्स के 4 जोड़े का समर्थन करता है
■ लैन
■ ईथरनेट
अधिष्ठापन ........................... 350 μH मिनट। 8 एमए डीसी पूर्वाग्रह @ 100 किलोहर्ट्ज़, 0.2 वी
रिसाव अधिष्ठापन ........... 0.50 μH अधिकतम।
@ 100 किलोहर्ट्ज़, 0.2 वी
इंटरविंडिंग कैपेसिटेंस ....... 25 पीएफ टाइप।
@ 100 किलोहर्ट्ज़, 0.2 वी
डीसी प्रतिरोध ..................... 0.90 Ω अधिकतम।
सम्मिलन हानि ................... 0.3-100 मेगाहट्र्ज
-1.1 डीबी अधिकतम।
रिटर्न लॉस (डीबी मिनट)
0.3-30 मेगाहर्ट्ज .....................................- 18
40 मेगाहट्र्ज ...................................- 14.4
50 मेगाहट्र्ज ...................................- 13.1
60-80 मेगाहर्ट्ज .....................................- 12
क्रॉस टॉक (डीबी मिनट)
0.3-30 मेगाहर्ट्ज .....................................- 35
60-100 मेगाहर्ट्ज ...............................- 28
सामान्य मोड अस्वीकृति (डीबी मिनट)
0.3-30 मेगाहट्र्ज .................................- 40
60 मेगाहट्र्ज .......................................- 35
80-100 मेगाहर्ट्ज ...............................- 30
अनुपात बदलता है ......................... 1 सीटी: 1 ± 5%
अलगाव हाय-पॉट .... 1500 वीएसी 1 एमए 1 सेकंड।
परिचालन तापमान
..................................... 0 डिग्री सेल्सियस से +70 डिग्री सेल्सियस

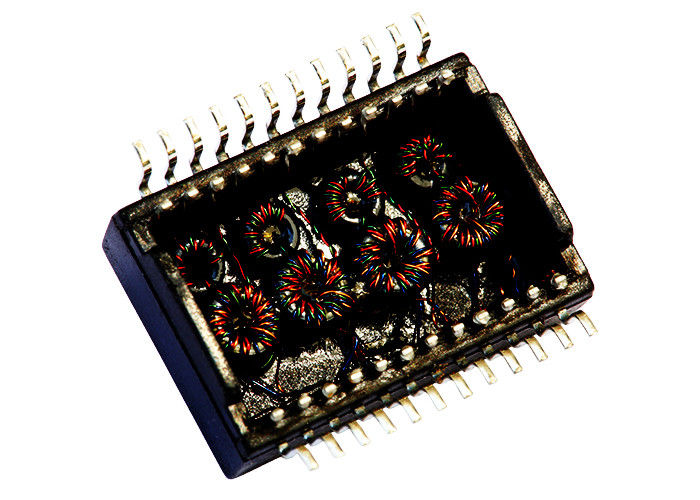

पीटी 61022 लैन 10/100/1000 बेस-टी ट्रांसफार्मर मॉड्यूल एलवी 2001 गिगाबिट पोर्ट | ||
---|---|---|
S558-5999-T3-F / H2009NL | DA4T103A3 | LU4S041F-43 एलएफ |
KLU1T041C-43 एलएफ / LU1T041C-43 एलएफ | H2009NL | LU4T041A एलएफ |
KLU1T516-34 एलएफ / LU1T516-34 एलएफ | DA4T103U2 | KLU1S041F-43 एलएफ |
एचएक्स 200 9 एनएल / LU1S041-43 एलएफ | TG111-E032NYRL | KLU1S041X-43 |
KLU1T041-43 एलएफ / LU1T041-43 एलएफ | DA4T104A1 | KLU1S516-34 एलएफ |
KLU1T041C-43 एलएफ / LU1T041C-43 एलएफ | DU4T201A1 | S558-5999-T3-एफ |
TG111-E032NYRL | DA4T10303 | KLA1S109F-1-43 एलएफ |
KLU1T516-43 एलएफ / LU1T516-43 एलएफ | DA4T10304 | KLA1S109M-43 एलएफ |
एचएक्स 200 9 एनएल / एलए 1 एस 10 9-43 एलएफ | S558-5999-T3-एफ | H2009NL |
LU1S041-43 एलएफ / KLU1S041-43 एलएफ | DA4T103N3 | TG111-E032NYRL |
S558-5999-T3-एफ | H2009NL | S558-5999-T3-एफ |
KLU1S041C-43 एलएफ / LU1S041C-43 एलएफ | TG111-E032NYRL | KLA1S109-34 एलएफ |
एचएक्स 200 9 एनएल / LU1S041CM-43 एलएफ | DA6T103A3 | KLA1T109 एलएफ |
S558-5999-T3-F / LU1S041CX-34 एलएफ | S558-5999-T3-एफ | TG111-E032NYRL |
