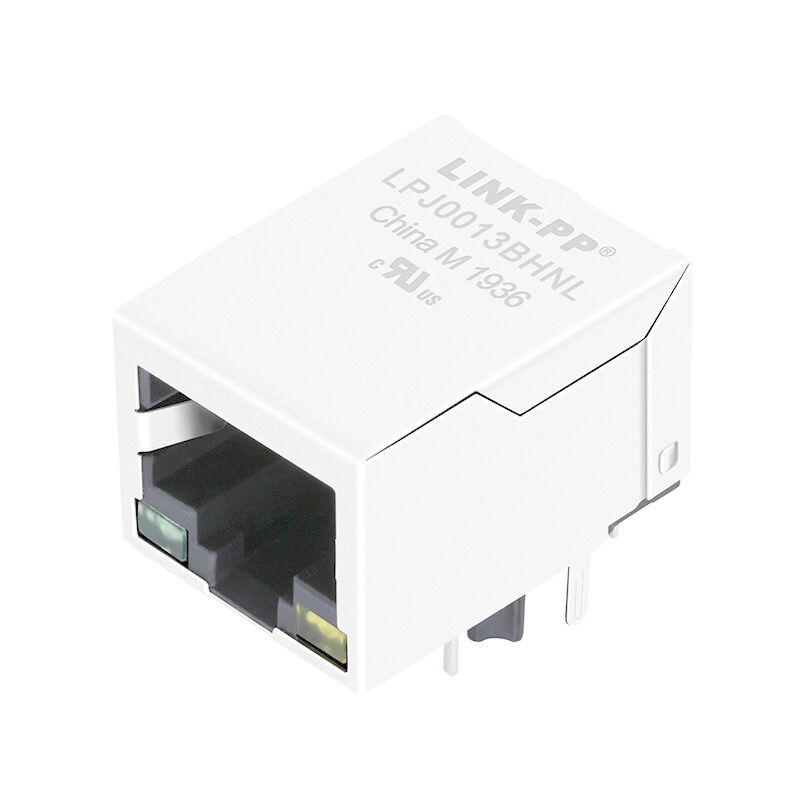

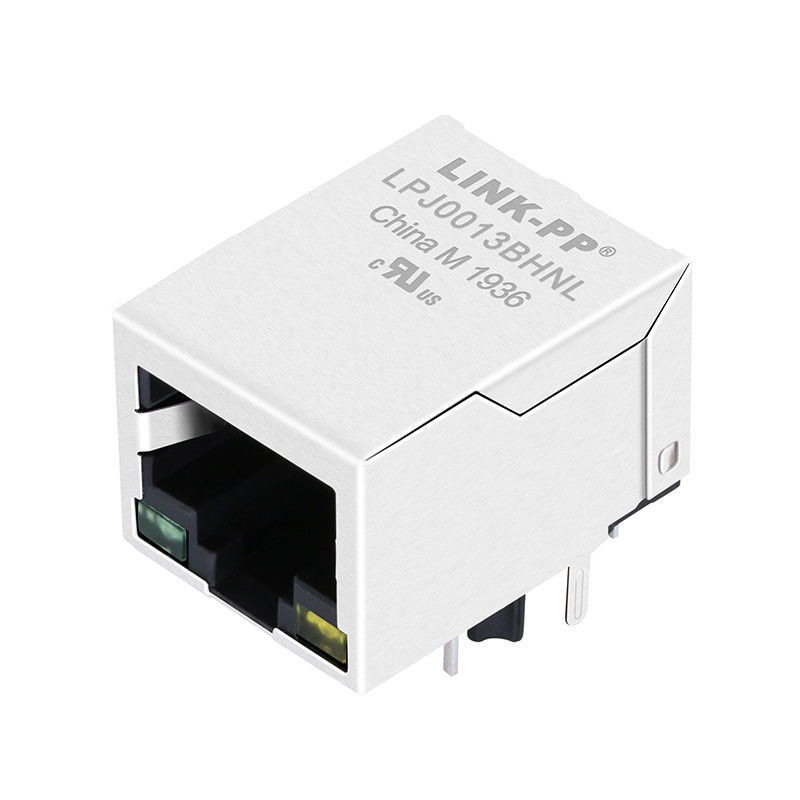

RB1-126BAG1A | LPJ0013BHNL 1x 10/100 चुंबकीय आरजे 45 जैक
- LPJ0013BHNL RB1-126BAG1A के अनुकूल है
- 1x 10/100 डेटा I / O के लिए चुंबकीय RJ45 जैक
- छेद RJ45 मॉड्यूलर जैक के माध्यम से
- 21.3 मिमी लंबाई RJ45 मैजैक
विवरण: | 10/100 बेस-टी इंटीग्रेटेड मैग्नेटिक्स, ग्रीन / येलो एलईडी, टैब डाउन, रोएचएस के साथ सिंगल पोर्ट आरजे 45 मॉड्यूलर प्लग |
| लिंक-पीपी भाग संख्या | LPJ0013BHNL |
| UDE भाग संख्या | RB1-126BAG1A |
| आवेदन-लैन | ETHERNET (NoN PoE) |
| AutomDX | हाँ |
| Bst सर्किट | हाँ |
| विन्यास RX | टी, सी |
| विन्यास TX | टी, सी |
| संपर्क मेटिंग क्षेत्र चढ़ाना | गोल्ड 6u "/ 15u" / 30u " |
| पोर्ट प्रति करोड़ | 4 |
| डायोड | कोई नहीं है |
| एलईडी विकल्प | हरा पीला |
| कुंडी | TAB DOWN |
| बंदरगाहों की संख्या | 1X1 |
| पीसीबी | FR4 |
| पीसीबी माउंट एंगल | बैठो |
| PCB रिटेनिंग पोस्ट | टी पोस्ट |
| पैकेज ऊंचाई (इंच) | 0.524 |
| पैकेज ऊंचाई (मिमी) | 13.30 |
| पैकेज की लंबाई (इंच) | 0.839 |
| पैकेज लंबाई (मिमी) | 21.30 |
| पैकेज चौड़ाई (इंच) | 0.627 |
| पैकेज चौड़ाई (मिमी) | 15.93 |
| पिन प्रकार | यह बताया |
| RoHS कॉम्प्लाइंट | YES-RoHS-5 SOLDER परीक्षा में नेतृत्व के साथ |
| खोज | हाँ |
| शील्ड ईएमआई टैब्स | के बिना |
| गति | 10/100 बेस-टी |
| तापमान | 0 से 70 ℃ |

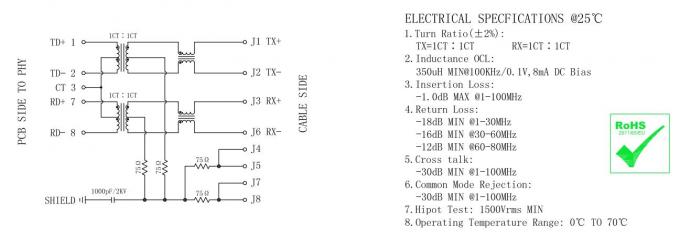

| अनुपात RX बदल जाता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
आईईईई 802.3u बैठक के साथ / एक्सटी के बिना 1X1 आरजे 45 मैजैक
1. उत्पाद प्रकार विशेषताएं:
1) उत्पाद प्रकार = कनेक्टर
2) जैक टाइप = आरजे 45
3) प्रोफाइल = मानक
4) पीसीबी माउंटिंग ओरिएंटेशन = साइड एंट्री (राइट एंगल)
2. मैकेनिकल अटैचमेंट:
1) जैक कॉन्फ़िगरेशन = 1 एक्स 1
3. बिजली के लक्षण:
1) परिमार्जित = हाँ
4. समाप्ति संबंधित विशेषताएं:
1) ईएमआई उंगली - नीचे = बिना
2) समाप्ति विधि = मिलाप
5. शरीर संबंधित विशेषताएं:
1) पोर्ट कॉन्फ़िगरेशन = सिंगल / मल्टी
2) ईएमआई फिंगर्स-टॉप और साइड्स = विद / विदाउट
3) लैच ओरिएंटेशन = स्टैंडर्ड - लैच डाउन
4) पीसीबी पूंछ लंबाई
6. संबंधित सुविधाओं से संपर्क करें:
1) प्रीलोडेड = हाँ
2) संपर्क समाप्ति प्रकार = छेद / सतह माउंट के माध्यम से
7. आवास संबंधी विशेषताएं:
1) कनेक्टर शैली = जैक
8. उद्योग मानक:
1) RoHS / ELV अनुपालन = RoHS अनुरूप, ELV अनुरूप
2) लीड मुक्त मिलाप प्रक्रियाओं = लहर मिलाप 240 डिग्री सेल्सियस के लिए सक्षम,
तरंग मिलाप 260 ° C तक सक्षम, वेव मिलाप 265 ° C करने में सक्षम
3) RoHS / ELV अनुपालन इतिहास = हमेशा RoHS अनुपालन था
9. पहचान अंकन:
1) वाम एलईडी रंग (स्थिति # 1) = हरा - 250 ओम अवरोधक
2) सही एलईडी रंग (स्थिति # 2) = हरा - 250 ओम रोकनेवाला
10. उपयोग के लिए शर्तें:
1) सर्किट बोर्ड मुद्रित = करने के लिए लागू होता है
2) पर्यावरण की स्थिति = कार्यालय / परिसर
3) ऑपरेटिंग तापमान (डिग्री सेल्सियस) = 0 - 70 / -40 - +85
अनुप्रयोगों:
HUB, PC कार्ड, स्विच, राउटर, PC Mainboard, SDH, PDH, IP Phone, xDSL मॉडेम जैसे नेटवर्किंग और संचार उपकरणों के लिए उपयोग
