उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: HX2260NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
विशेष विवरण: |
HX2260NL |
विशिष्टताएँ1: |
एसएमएसटी-1666 |
रफ़्तार: |
10/100 बेस-टी |
बंदरगाहों की संख्या: |
अकेला |
आवेदन: |
लैन ईथरनेट (नॉन पो) |
तापमान: |
- 40 ℃ से + 85 ℃ |
हाय-बर्तन: |
1500Vrms |
ओसीएल: |
350u मिनट |
आर्ची डिस्पोनीबिल: |
PDF/3D/ISG/STP/STEP/DATASHEET |
विशेष विवरण: |
HX2260NL |
विशिष्टताएँ1: |
एसएमएसटी-1666 |
रफ़्तार: |
10/100 बेस-टी |
बंदरगाहों की संख्या: |
अकेला |
आवेदन: |
लैन ईथरनेट (नॉन पो) |
तापमान: |
- 40 ℃ से + 85 ℃ |
हाय-बर्तन: |
1500Vrms |
ओसीएल: |
350u मिनट |
आर्ची डिस्पोनीबिल: |
PDF/3D/ISG/STP/STEP/DATASHEET |

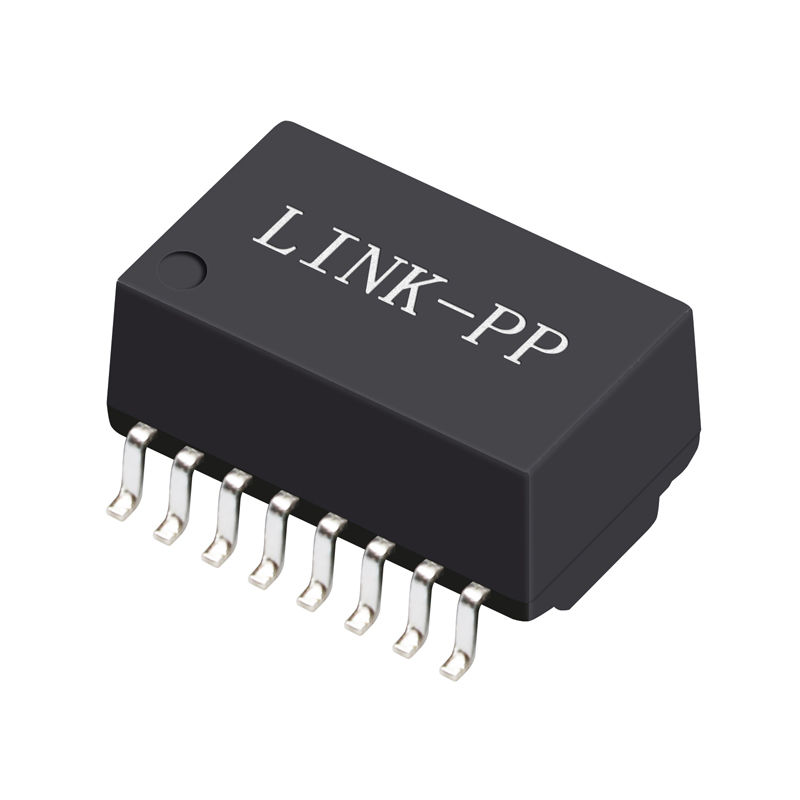

एक पोर्ट लैन ट्रांसफॉर्मर, 10/100 BASE-TX मैग्नेटिक्स मॉड्यूल
1. R45 सिंगल पोर्ट लैन ट्रांसफॉर्मर
2. कॉइलस्ट्रक्चर: टोरॉइडल
3. 100base-t ट्रांसफॉर्मर
4. SMD, 16 पिन
10 / 100 BASE-TX सिंगल पोर्ट लैन ट्रांसफॉर्मर 16 पिन के साथ
विवरण:
सिंगल पोर्ट 100 बेस-टी ईथरनेट मैग्नेटिक ट्रांसफॉर्मर
| अनुप्रयोग | लैन ईथरनेट (PoE और गैर PoE) |
| ऑटोमDX | हाँ |
| टिप्पणी | RoHS अनुरूप LPXXXXNL |
| कॉन्फ़िगरेशन RX | T,C |
| कॉन्फ़िगरेशन TX | T,C |
| निर्माण | स्थानांतरण मोल्ड |
| प्रति पोर्ट कोर | 4 |
| पोर्ट की संख्या | सिंगल |
| पीसीबी | कोई पीसीबी नहीं |
| पैकेज | एसएमटी |
| पैकेज ऊंचाई (इंच) | 0.225 या अन्य |
| पैकेज ऊंचाई (मिमी) | 5.715 या अन्य |
| पैकेज लंबाई (इंच) | 1.12 या अन्य |
| पैकेज लंबाई (मिमी) | 28.448 या अन्य |
| पैकेज चौड़ाई (इंच) | 0.63 या अन्य |
| पैकेज चौड़ाई (मिमी) | 16.002 या अन्य |
| RoHS अनुरूप | हाँ-RoHS-6 |
| गति | 10/100/1000BASE-TX |
| तापमान | 0 से 70/-40 से +85 |
| टर्न अनुपात RX | 1CT:1CT |
| टर्न अनुपात TX | 1CT:1CT |
| मुख्य P/N | LP1198NL, आदि |
विद्युत विनिर्देश(25):
1. टर्न अनुपात 50KHz, 0.5V
चिप साइड: लाइन साइड=1CT: 1CT+_2%
2. इंडक्शन(Ls)100KHz, 0.1V, 12mA DC बायस:
चिप साइड: 350uH न्यूनतम
3. इंसर्शन लॉस1-100MHz: -1.4dB अधिकतम
4. रिटर्न लॉस1-30MHz: -16dB न्यूनतम
40MHz: -14.4dB न्यूनतम
50MHz: -13.1dB न्यूनतम
60-80MHz: -12dB न्यूनतम
100MHz: -10dB न्यूनतम
5. डिफरेंशियल से कॉमन मोड रिजेक्शन:
30MHz: -45dB न्यूनतम
60MHz: -40dB न्यूनतम
100MHz: -35dB न्यूनतम
6. क्रॉसस्टॉक30MHz: -40dB न्यूनतम
60MHz: -35dB न्यूनतम
100MHz: -30dB न्यूनतम
7. Hi-Pot: 1500Vrms न्यूनतम
| HX2260NL एक पोर्ट लैन ट्रांसफॉर्मर, 10/100 BASE-TX मैग्नेटिक्स मॉड्यूल SMST-1666 | |||
|---|---|---|---|
| 16PT8515-4 LF | G4P109N-C LF | LG1P109RN LF | NA0068 LF |
| 16PT8520RX LF | G4P109NM-A LF | LG1P109NM LF | NA0069 LF |
| 16PT8520RX LF | HX2260NL | 24HSS1041-2 HF | NA0069R LF |
| 12PS1142X LF | G4P109NY-2 LF | 24HSS1041A-2 HF | NH15 LF |
| 12PS6121A LF | G4P109R LF | 24HSS1041AM-21 HF | HX2260NL |
| 12PS6121C LF | G4P109RNY LF | 24HSS1041AX-2 HF | NS0013A LF |
| 12PS6121CX LF | HX2260NL | HX2260NL | NS0013B LF |
| 12PS6121UX LF | G4P209N-1 LF | 24HSS1041E-2 HF | NS0013BX LF |
| 12PH21A LF | G4P209NS-1 LF | 24HSS1041E-2 HF | NS0013C LF |
| 12ST1112 LF | G4P209NS-2 LF | 24HSS1041Y-2 HF | NS0013X LF |
| 16ST1086 HF | G4P209NSS LF | HX2260NL | NS0068 LF |
| 16ST8510 HF | G4P209NSS-L LF | 24HSS1041M-2 HF | NS0068A LF |
| 16ST8515 HF | G4P209NY LF | 24HSS1041RM-2 HF | NS0068B LF |
| 16ST8515-4 HF | G4P209NY-1 LF | 24HSS1041RZ-2 HF | NS0068C LF |
