उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: 24SH10410 एचएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
भाग संख्या: |
24SH10410 एचएफ |
क्रॉस पी.एन.: |
LP5004NL |
पैकेज: |
SMD |
प्रति पोर्ट कोर: |
8 |
तापमान: |
0 से 70 |
आवेदन: |
लैन ईथरनेट (गैर पीओई) |
भाग संख्या: |
24SH10410 एचएफ |
क्रॉस पी.एन.: |
LP5004NL |
पैकेज: |
SMD |
प्रति पोर्ट कोर: |
8 |
तापमान: |
0 से 70 |
आवेदन: |
लैन ईथरनेट (गैर पीओई) |

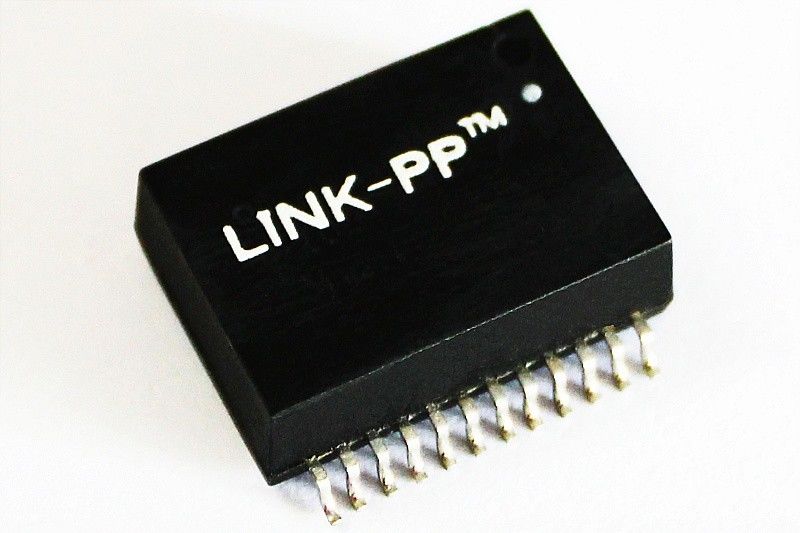

1. एकल पोर्ट लैन ट्रांसफार्मर
2. कोलिस्ट्रक्चर: टोरॉयडल
3. 1000बेस-टी ट्रांसफार्मर
4. एसएमडी, 24 पिन
24 पिन के साथ 10/100 / 1000BASE-TX सिंगल पोर्ट लैन ट्रांसफार्मर
सिंगल पोर्ट गिगाबिट ईथरनेट मैग्नेटिक ट्रांसफॉर्मर्स
| आवेदन | लैन ईथरनेट (गैर पीओई) |
| AutomDX | हाँ |
| टिप्पणी | RoHS अनुपालन एलपी 5004 एनएल |
| विन्यास आरएक्स | टी, सी |
| कॉन्फ़िगरेशन TX | टी, सी |
| निर्माण | ट्रांसफर मोल्ड |
| प्रति पोर्ट कोर | 8 |
| बंदरगाहों की संख्या | एक |
| पीसीबी | कोई पीसीबी नहीं |
| पैकेज | एसएमडी |
| पैकेज ऊंचाई (इंच) | 0.260 या अन्य |
| पैकेज ऊंचाई (मिमी) | 6.60 या अन्य |
| पैकेज की लंबाई (इंच) | 0.6 9 7 या अन्य |
| पैकेज की लंबाई (मिमी) | 17.70 या अन्य |
| पैकेज चौड़ाई (इंच) | 0.65 या अन्य |
| पैकेज चौड़ाई (मिमी) | 16.51 या अन्य |
| RoHS कॉम्प्लाइंट | हाँ-RoHS -6 |
| गति | 10/100 / 1000BASE-TX |
| तापमान | 0 से 70 |
| अनुपात आरएक्स बदलता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
| मुख्य पी / एन | एलपी 5004 एनएल, आदि |
विद्युत विनिर्देश (25):
1. अनुपात 50 किलोहर्ट्ज़, 0.5V बदलता है
चिप पक्ष: रेखा पक्ष = 1 सीटी: 1 सीटी + _2%
2. अधिष्ठापन (एलएस) 100 किलोहर्ट्ज, 0.1V, 12 एमए डीसी बाईस:
चिप पक्ष: 350uH न्यूनतम
3. सम्मिलन हानि 1-100 मेगाहट्र्ज: -1.4 डीबी अधिकतम
4. वापसी हानि 1-30MHz: -16 डीबी न्यूनतम
40 मेगाहर्ट्ज: -14.4 डीबी न्यूनतम
50 मेगाहर्ट्ज: -13.1 डीबी न्यूनतम
60-80MHz: -12 डीबी न्यूनतम
100 मेगाहर्ट्ज: -10 डीबी न्यूनतम
5. सामान्य मोड अस्वीकृति के लिए अलग-अलग:
30 मेगाहर्ट्ज: -45 डीबी न्यूनतम
60 मेगाहर्ट्ज: -40 डीबी न्यूनतम
100 मेगाहर्ट्ज: -35 डीबी न्यूनतम
6. क्रॉसस्टॉक 30 एमएचजेड: -40 डीबी न्यूनतम
60 मेगाहर्ट्ज: -35 डीबी न्यूनतम
100 मेगाहर्ट्ज: -30 डीबी न्यूनतम
7. हाय-पॉट: 1500Vrms न्यूनतम
नेटवर्किंग और संचार उपकरणों जैसे एचयूबी, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम के लिए प्रयुक्त
16 साल का उत्पादन अनुभव,
2600 कर्मचारी,
100% परीक्षण
लचीला वितरण समय
