उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| निर्दिष्टीकरण: | TG110-LC50N2RL | लिंक-पीपी पी / एन: | LP1183NL |
|---|---|---|---|
| बंदरगाहों की संख्या: | एकल | ईथरनेट: | 10/100 बेस टी |
| आवेदन: | लैन ईथरनेट | पिन नंबर: | 16 |
| तापमान: | 0 ℃ से + 70 ℃ | Archivi Disponibili: | पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
| प्रमुखता से दिखाना: | 10/100base-t magnetics,ईथरनेट ट्रांसफार्मर |
||
जल्दी से विवरण
1. सिंगल पोर्ट लैन ट्रांसफार्मर
2. कोली संरचना: Toroidal
3.100बेस-टी ट्रांसफार्मर
4.एसएमडी, 16 पिन

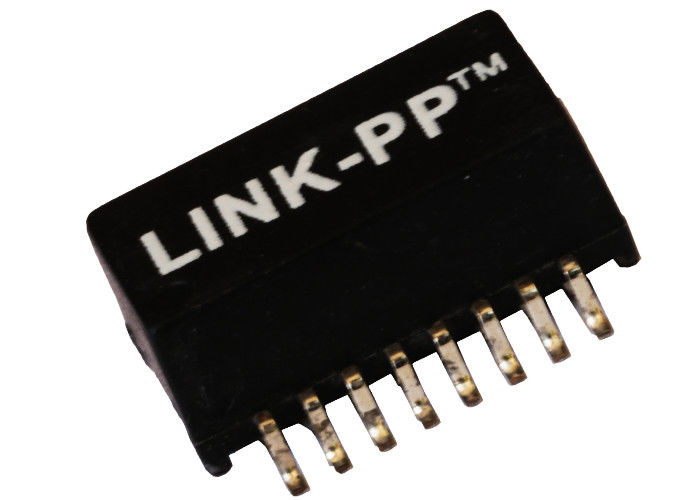

16 पिन के साथ 10/100 आधार-TX सिंगल पोर्ट लैन ट्रांसफार्मर
विवरण:
एकल पोर्ट 100 बेस-टी ईथरनेट चुंबकीय ट्रांसफॉर्मर
| आवेदन | लैन ईथरनेट (पीओई और गैर पीओई) |
| AutomDX | हाँ |
| टिप्पणी | RoHS अनुपालन TG110-LC50N2RL ==> LP1183NL |
| विन्यास आरएक्स | टी, सी |
| कॉन्फ़िगरेशन TX | टी, सी |
| निर्माण | ट्रांसफर मोल्ड |
| प्रति पोर्ट कोर | 4 |
| बंदरगाहों की संख्या | एक |
| पीसीबी | कोई पीसीबी नहीं |
| पैकेज | श्रीमती |
| पैकेज ऊंचाई (इंच) | 0.225 या अन्य |
| पैकेज ऊंचाई (मिमी) | 5.715 या अन्य |
| पैकेज की लंबाई (इंच) | 1.12 या अन्य |
| पैकेज की लंबाई (मिमी) | 28.448 या अन्य |
| पैकेज चौड़ाई (इंच) | 0.63 या अन्य |
| पैकेज चौड़ाई (मिमी) | 16.002 या अन्य |
| RoHS कॉम्प्लाइंट | हाँ-RoHS -6 |
| गति | 10/100 / 1000BASE-TX |
| तापमान | 0 से 70 / -40 से +85 तक |
| अनुपात आरएक्स बदलता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
| मुख्य पी / एन | एलपी 1183 एनएल , आदि |
विद्युत विनिर्देश (25):
1. अनुपात 50 किलोहर्ट्ज़, 0.5V बदलता है
चिप पक्ष: रेखा पक्ष = 1 सीटी: 1 सीटी + _2%
2. अधिष्ठापन (एलएस) 100 किलोहर्ट्ज, 0.1V, 12 एमए डीसी बाईस:
चिप पक्ष: 350uH न्यूनतम
3. सम्मिलन हानि 1-100 मेगाहट्र्ज: -1.4 डीबी अधिकतम
4. वापसी हानि 1-30MHz: -16 डीबी न्यूनतम
40 मेगाहर्ट्ज: -14.4 डीबी न्यूनतम
50 मेगाहर्ट्ज: -13.1 डीबी न्यूनतम
60-80MHz: -12 डीबी न्यूनतम
100 मेगाहर्ट्ज: -10 डीबी न्यूनतम
5. सामान्य मोड अस्वीकृति के लिए अलग-अलग:
30 मेगाहर्ट्ज: -45 डीबी न्यूनतम
60 मेगाहर्ट्ज: -40 डीबी न्यूनतम
100 मेगाहर्ट्ज: -35 डीबी न्यूनतम
6. क्रॉसस्टॉक 30 एमएचजेड: -40 डीबी न्यूनतम
60 मेगाहर्ट्ज: -35 डीबी न्यूनतम
100 मेगाहर्ट्ज: -30 डीबी न्यूनतम
7. हाय-पॉट: 1500Vrms न्यूनतम
अनुप्रयोगों:
नेटवर्किंग और संचार उपकरण जैसे कि हब, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम।
प्रतिस्पर्धात्मक लाभ:
☛ डिजाइनर और निर्माता 18 साल के लिए।
☛ 2500 काम करता है, 4 पौधे
☛ निश्चित रूप से फ़्लूक नेटवर्क विश्लेषक पास करें
☛ स्टॉक या 4 सप्ताह।
☛ किसी भी अतिरिक्त शुल्क के बिना ग्राहकों की आवश्यक सूचनाओं के अनुसार लचीला डिजाइन।
| चुंबकीय लैन ट्रांसफार्मर, 1 पोर्ट ईथरनेट कार्ड टीजी 110-एलसी 50 एन 2RL 10/100 बेस-टेक्सास | |||
|---|---|---|---|
| TG110-LC50N2RL | जीपी 560 9आरएस एलएफ | 24 एचएसटी 1041 ए -3 एलएफ | वीपी 801 9 जेएम एचएफ |
| टीएस 8121 सीएक्सएम एचएफ | जीपी 560 9 एस एलएफ | 40एसएस 10002 एम एचएफ | वीपी 200 9 एचएफ |
| टीएस 8142 एचएफ | जीपी 560 9 एस -2 एलएफ | जी 2पीएस 10 9बीएन एलएफ | वीपी 200 9 एचएफ |
| टीएस 847 एचएफ | TG110-LC50N2RL | 40ST10002-1 एलएफ | वीपी 11 9 7 एलएफ |
| टीएसटी 1284 एलएफ | जीपी 5829 एलएफ | जी 2पीएस 10 9 एन-ए एलएफ | TG110-LC50N2RL |
| टीएसटी 1284 ए एलएफ | GP5829NY एलएफ | जीएस 5007 एचएफ | वीपी 4015 एलएफ |
| टीएसटी 1284 ए -1 एलएफ | GP5829R एलएफ | जीएस 5008 एचएफ | टीएस 801 9 एम एचएफ |
| टीएसटी 1284 सी एलएफ | GU5829 एलएफ | जीएस 5008 एम 1 एचएफ | टीएस 801 9 एचएफ |
| टीएसटी 1284 आर एलएफ | TG110-LC50N2RL | TG110-LC50N2RL | वीपी2005 ए एलएफ |
| टीएसटी 1284-वी एलएफ | एचजी 5210 एलएफ | जीएसटी 5007 एलएफ | वीपी 2006 ए एलएफ |
| 20PT1021A एलएफ | एलजीपी 540 9 एलएफ | जीएसटी 5009 एलएफ | वीपी 2006 बी एलएफ |
| 20PT1021FX1 एलएफ | पीजी 4 पी 10 9 एलएफ | जीएसटी 5009-1 एलएफ | वीपी 2006Z एलएफ |
| 20PT1021IX1 एलएफ | पीजी 4 पी 10 9 एन एलएफ | जीएस 5012 एलएफ | TG110-LC50N2RL |
| 20PT1021IZ एलएफ | पीजी 4 पी 20 9 एलएफ | जीएस 5012 एम 1 एलएफ | वीपी 200 9 एलएफ |
| 20PT1021SX1 एलएफ | पीजी 4 पी 20 9 एन एलएफ | जीएस 5014 एलएफ | वीपी2014 एलएफ |
| 20PT1021SX1 एलएफ | पीजी 4 पी 20 9आरजेएन एलएफ | जीएस 5014-1 एलएफ | वीपी2017 एलएफ |
| 20PT1024X1 एलएफ | पीजी 4 पी 216 एन एलएफ | जीएस 5014 बी एलएफ | वीपी 801 9 एचएफ |
