उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: TG110-S055N2RL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
विशिष्टता: |
TG110-S055N2RL |
लिंक-पीपी पी / एन: |
LP1102NL |
गति: |
10/100 बेस-टी |
बंदरगाहों की संख्या: |
एक |
आवेदन: |
एसएमडी |
पिन नम्बर: |
16 |
तापमान: |
0 ℃ से + 70 ℃ |
अर्चिवी डिस्पोजिली: |
पीडीएफ / 3 डी / आईएसजी / एसटीपी / स्टेप / डेटशीट / टचस्टोन प्रारूप / एस-पैरामीटर |
विशिष्टता: |
TG110-S055N2RL |
लिंक-पीपी पी / एन: |
LP1102NL |
गति: |
10/100 बेस-टी |
बंदरगाहों की संख्या: |
एक |
आवेदन: |
एसएमडी |
पिन नम्बर: |
16 |
तापमान: |
0 ℃ से + 70 ℃ |
अर्चिवी डिस्पोजिली: |
पीडीएफ / 3 डी / आईएसजी / एसटीपी / स्टेप / डेटशीट / टचस्टोन प्रारूप / एस-पैरामीटर |

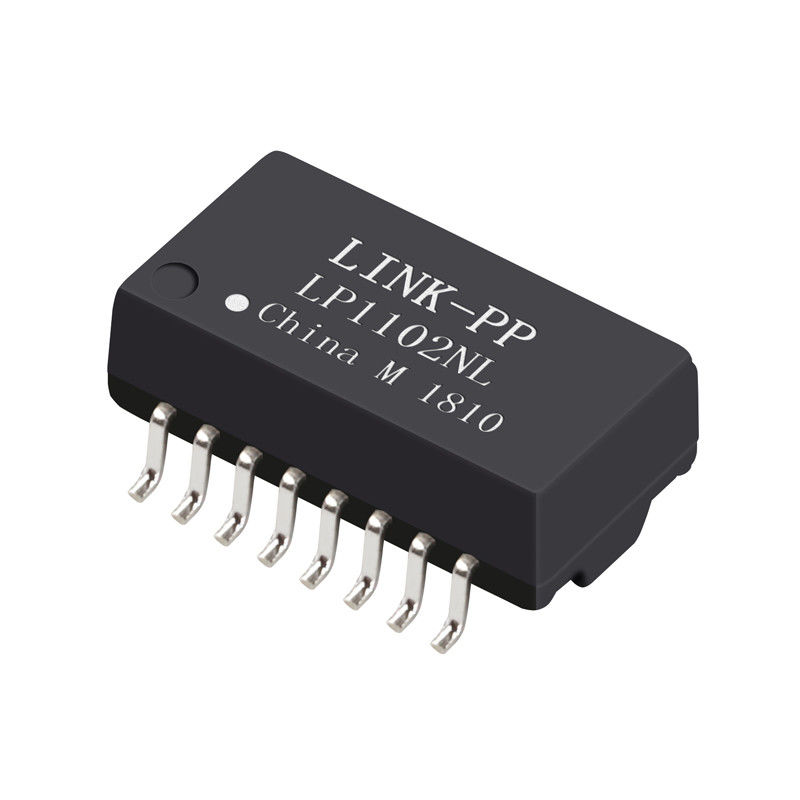

1. सिंगल पोर्ट लैन ट्रांसफार्मर
2. कोलीस्ट्रक्चर: टॉरॉयडल
3.100बेस-टी ट्रांसफार्मर
4. एसएमडी, 16 पिन
16 पिन के साथ 10/100 बेस-टेक्सास सिंगल पोर्ट लैन ट्रांसफार्मर Pin
विवरण:
सिंगल पोर्ट 100 बेस-टी ईथरनेट मैग्नेटिक ट्रांसफॉर्मर
| आवेदन | लैन ईथरनेट (पीओई और गैर पीओई) |
| ऑटोमडीएक्स | हाँ |
| टिप्पणी | RoHS आज्ञाकारी LPXXXXNL |
| विन्यास आरएक्स | टी, सी |
| विन्यास TX | टी, सी |
| निर्माण | स्थानांतरण मोल्ड |
| पोर्ट प्रति कोर | 4 |
| बंदरगाहों की संख्या | एक |
| पीसीबी | कोई पीसीबी नहीं |
| पैकेज | श्रीमती |
| पैकेज ऊंचाई (इंच) | 0.225 या अन्य |
| पैकेज ऊंचाई (मिमी) | ५.७१५ या अन्य |
| पैकेज की लंबाई (इंच) | 1.12 या अन्य |
| पैकेज की लंबाई (मिमी) | २८.४४८ या अन्य |
| पैकेज की चौड़ाई (इंच) | 0.63 या अन्य |
| पैकेज की चौड़ाई (मिमी) | 16.002 या अन्य or |
| RoHS कॉम्प्लाइंट | हाँ-RoHS-6 |
| स्पीड | 10/100/1000BASE-TXBA |
| तापमान | 0 से 70/-40 से +85 |
| अनुपात RX बदल जाता है | 1सीटी:1सीटी |
| अनुपात TX बदल जाता है | 1सीटी:1सीटी |
| मुख्य पी/एन | LP1102NL, आदि |
विद्युत विनिर्देश (25):
1. अनुपात 50KHz, 0.5V . बदल जाता है
चिप साइड: लाइन साइड=1CT: 1CT+_2%
2. अधिष्ठापन (एलएस) 100 किलोहर्ट्ज़, 0.1 वी, 12 एमए डीसी पूर्वाग्रह:
चिप पक्ष: 350uH मिन
3. सम्मिलन हानि1-100MHz: -1.4dB अधिकतमd
4. वापसी हानि1-30MHz: -16dB न्यूनतमd
40 मेगाहर्ट्ज: -14.4 डीबी मिन
50 मेगाहर्ट्ज: -13.1 डीबी मिन
60-80 मेगाहर्ट्ज: -12 डीबी मिन
100 मेगाहर्ट्ज: -10 डीबी मिन
5. सामान्य मोड अस्वीकृति के लिए अंतर:
30 मेगाहर्ट्ज: -45 डीबी मिन
60 मेगाहर्ट्ज: -40 डीबी मिन
100 मेगाहर्ट्ज: -35 डीबी मिन
6. क्रॉसस्टॉक 30 मेगाहर्ट्ज: -40 डीबी मिन
60 मेगाहर्ट्ज: -35 डीबी मिन
100 मेगाहर्ट्ज: -30 डीबी मिन
7. हाय-पॉट: 1500Vrms Min
अनुप्रयोग:
नेटवर्किंग और संचार उपकरणों जैसे हब, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम के लिए प्रयुक्त
प्रतिस्पर्धात्मक लाभ:
16 साल का उत्पादन अनुभव,
2600 कर्मचारी,
100% परीक्षण
लचीला वितरण समय
